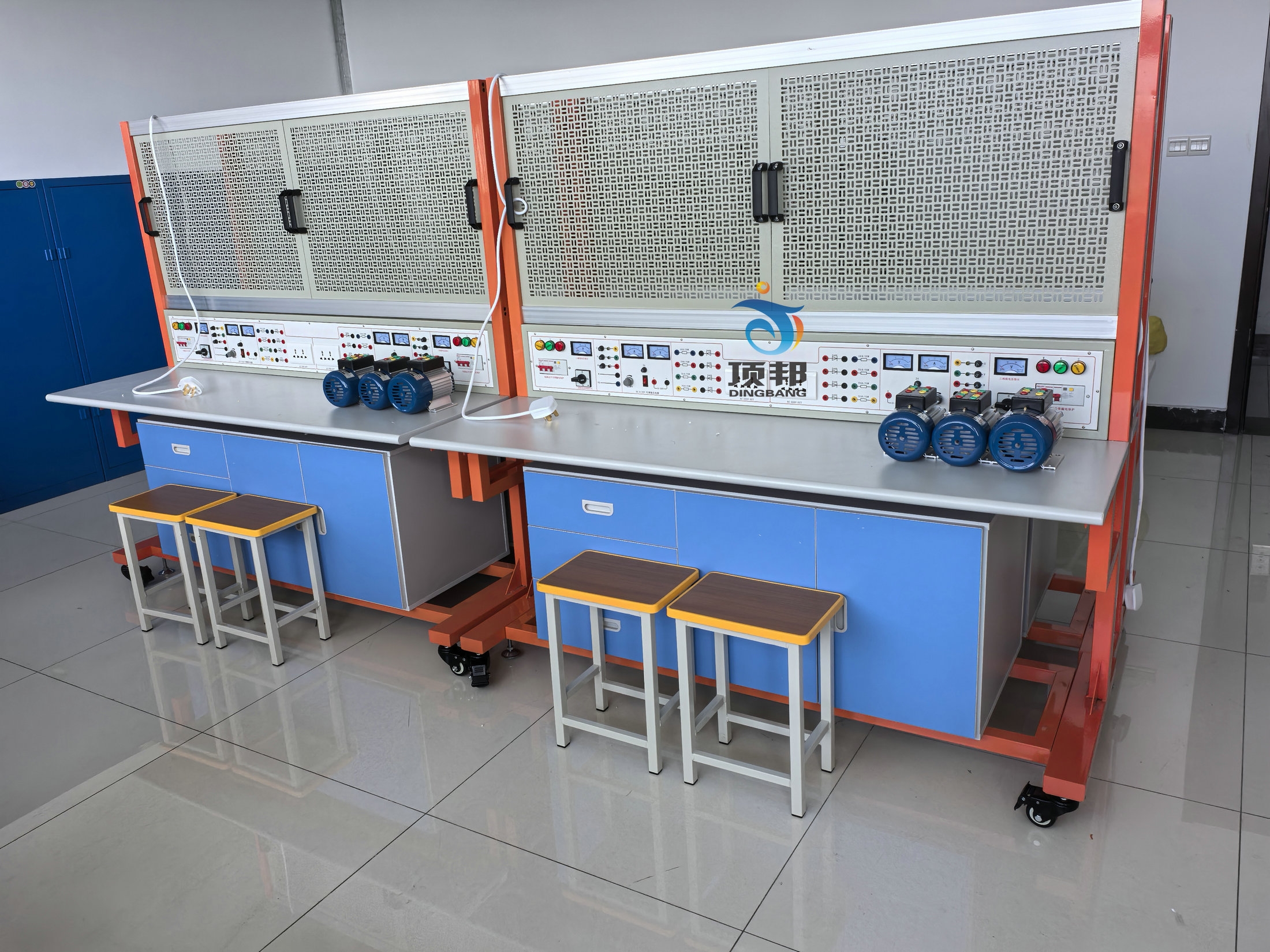

DB-DX08 低压电工实训台
低压电工实训台是用于培养低压电气设备安装、调试、故障排查及安全操作技能的专用教学设备，核心是模拟工业/民用低压配电与控制场景，让学员在安全环境下进行实操训练。
低压电工实训台的设计围绕低压电工的核心技能展开，主要涵盖基础配电安装：单相/三相电能表接线、漏电保护器（RCD）与断路器（MCB）选型及安装、照明电路（开关、插座、灯具）安装。电机控制实训：三相异步电机的点动/连续运转控制、正反转控制、星-三角（Y-Δ）降压启动控制、多地控制电路连接与调试。仪表测量实训：使用万用表、钳形电流表、兆欧表等测量电压、电流、电阻及电机绝缘电阻。故障排查实训：预设线路故障（如短路、断路、接触不良），训练学员通过仪表检测与逻辑分析定位并排除故障。
低压电工实训台通常由以下模块集成，结构模块化，便于组装与故障设置：
1.1实训台架：金属框架，配备电源总开关、急停按钮、电源指示灯，确保操作安全。
1.2电源模块：提供单相220V、三相380V标准电源，部分含低压安全电源（如36V）供基础练习。
1.3元器件模块：包含断路器、交流接触器、继电器、热过载保护器、时间继电器、按钮、指示灯等低压电器元件，元件采用插拔式或螺丝固定，方便接线。
1.4测量仪表模块：内置或外接万用表、钳形表、电能表、功率表等，满足测量需求。
1.5电机与负载模块：配备小型三相异步电机（通常0.12-0.75kW）及模拟负载，用于电机控制实训。
1.6实训项目覆盖度：优先选择能覆盖“配电+电机控制+故障排查”核心项目的台体，满足教学大纲需求。
1.7安全性：必须具备过载保护、短路保护、急停功能，裸露接线端子需有防护，电源输出需符合安全标准。
1.8操作性：元器件布局清晰，接线端子标识明确，便于学员接线与故障检测；最好支持“分组实训”（如双人台）。
1.9耐用性：选择金属台架、优质元器件，确保长期高频使用不易损坏。
1.10 尺寸为 1.5*0.8*1.6(M)。
2配置清单
| 序号 | 材料名称 | 型号 | 规格 | 单位 | 数量 |
| 1 | 木制配电板 | 实木指接木工板 | 900*600*16mm | 个 | 1 |
| 2 | 低压断路器 | DZ47s-16A/3P | 3极,16A,C型 | 个 | 1 |
| 3 | 断路器 | DZ47s-10A/2P | 两极,16A,C型 | 个 | 2 |
| 4 | 中间继电器 | JZ7-5A | 线圈220伏 5A | 个 | 2 |
| 5 | 交流接触器 | CJT1-10A | 线圈380V 10A | 个 | 3 |
| 6 | 热继电器 | JR36-22A | 电流调节范围16-25A | 个 | 1 |
| 7 | 时间继电器 | JS14P | 数字式时间调节1-99秒/(380v) | 个 | 6 |
| 8 | 指示灯 | LD16-22D/S | 红 220v | 个 | 4 |
| 9 | 指示灯 | LD16-22D/S | 黄 220v | 个 | 3 |
| 10 | 指示灯 | LD16-22D/S | 绿 220v | 个 | 5 |
| 11 | 螺旋式熔断器 | RL1-60 | 380/60A（有熔体） | 个 | 3 |
| 12 | 螺旋式熔断器 | RL1-15 | 380/15A（有熔体） | 个 | 2 |
| 13 | 接线端子板 | TB-2510 | 固定式25A/10位 | 个 | 4 |
| 14 | 卡扣式数字线号管 | 1.5mm | 白色 数字0-9号 | 组 | 8 |
| 15 | 塑料行线槽（盘内配线用） | PVC3030 | 直齿型 30宽30高 | 米 | 2 |
| 16 | 安装导轨 | C型，DZ47开关用 | 15厘米 | 个 | 4 |
| 17 | 自攻螺丝 | 4*10mm | 个 | 30 | |
| 18 | 自攻螺丝 | 4*18mm | 个 | 30 | |
| 19 | 自攻螺丝 | 4*25mm | 个 | 20 | |
| 20 | 尼龙扎带 | 3*100 | 自锁式 | 个 | 30 |
| 21 | 导线 | BV-2.5mm2 | 黄色 | 米 | 10 |
| 22 | 导线 | BV-2.5mm2 | 绿色 | 米 | 3 |
| 23 | 导线 | BV-2.5mm2 | 红色 | 米 | 8 |
| 24 | 导线 | BV-2.5mm2 | 蓝色 | 米 | 6 |
| 25 | 导线 | BVR-2.5mm2 | 黄/绿双色（软线） | 米 | 2 |
| 26 | 导线 | BV-1.5mm2 | 黄色 | 米 | 15 |
| 27 | 导线 | BV-1.5mm2 | 绿色 | 米 | 30 |
| 28 | 导线 | BVR-1.5mm2 | 黑色（软线） | 米 | 30 |
| 29 | 零线端子排 | 个 | 1 | ||
| 30 | 配电箱 | 600×500 | 德力西/箱门按图纸开好孔 | 只 | 1 |
| 31 | 地线端子排 | 个 | 1 | ||
| 32 | 电动机 | JW-6314 | 自带固定螺丝 | 个 | 1 |
| 33 | 端子连接线 | L:40CM | 黄绿红各2根 | 根 | 6 |
| 34 | 三位指示灯底盒 | Hb-b03 | 三位 | 个 | 1 |
| 35 | 二位指示灯底盒 | Hb-b03 | 二位 | 个 | 1 |
| 36 | 按钮开关 | LA38-11 | 红色 | 个 | 2 |
| 37 | 按钮开关 | LA38-11 | 绿色 | 个 | 2 |
| 38 | 导轨 | C型，时间继电器用 | 28cm | 个 | 1 |
| 39 | 冷压绝缘接线卡子 | TU-1.5/4 | 个 | 60 | |
| 40 | 垫片 | 个 | 5 | ||
| 41 | 螺母 | 个 | 7 | ||
| 42 | 绝缘胶布 | 白色 | 盘 | 1 | |
| 43 | 零线汇流排（带φ6安装螺丝） | 3位（带绝缘子） | PN | 个 | 1 |
| 44 | 地线汇流排（带φ6安装螺丝） | 3位 | PE | 个 | 1 |
