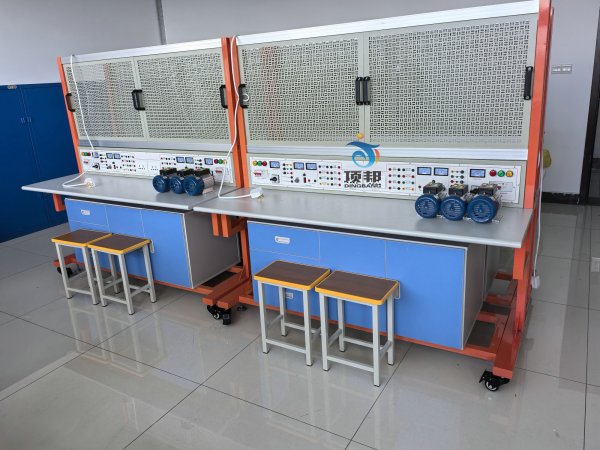

DB-DX08 低压电工实训台

低压电工实训台是用于培养低压电气设备安装、调试、故障排查及安全操作技能的专用教学设备，核心是模拟工业/民用低压配电与控制场景，让学员在安全环境下进行实操训练。
低压电工实训台的设计围绕低压电工的核心技能展开，主要涵盖基础配电安装：单相/三相电能表接线、漏电保护器（RCD）与断路器（MCB）选型及安装、照明电路（开关、插座、灯具）安装。电机控制实训：三相异步电机的点动/连续运转控制、正反转控制、星-三角（Y-Δ）降压启动控制、多地控制电路连接与调试。仪表测量实训：使用万用表、钳形电流表、兆欧表等测量电压、电流、电阻及电机绝缘电阻。故障排查实训：预设线路故障（如短路、断路、接触不良），训练学员通过仪表检测与逻辑分析定位并排除故障。

1技术参数
低压电工实训台通常由以下模块集成，结构模块化，便于组装与故障设置：
1.1实训台架：金属框架，配备电源总开关、急停按钮、电源指示灯，确保操作安全。
1.2电源模块：提供单相220V、三相380V标准电源，部分含低压安全电源（如36V）供基础练习。
1.3元器件模块：包含断路器、交流接触器、继电器、热过载保护器、时间继电器、按钮、指示灯等低压电器元件，元件采用插拔式或螺丝固定，方便接线。
1.4测量仪表模块：内置或外接万用表、钳形表、电能表、功率表等，满足测量需求。
1.5电机与负载模块：配备小型三相异步电机（通常0.12-0.75kW）及模拟负载，用于电机控制实训。
1.6实训项目覆盖度：优先选择能覆盖“配电+电机控制+故障排查”核心项目的台体，满足教学大纲需求。
1.7安全性：必须具备过载保护、短路保护、急停功能，裸露接线端子需有防护，电源输出需符合安全标准。
1.8操作性：元器件布局清晰，接线端子标识明确，便于学员接线与故障检测；最好支持“分组实训”（如双人台）。
1.9耐用性：选择金属台架、优质元器件，确保长期高频使用不易损坏。
1.10 尺寸为 1.5*0.8*1.6(M)。
2配置清单

序号	材料名称	型号	规格	单位	数量
1	木制配电板	实木指接木工板	90060016mm	个	1
2	低压断路器	DZ47s-16A/3P	3极,16A,C型	个	1
3	断路器	DZ47s-10A/2P	两极,16A,C型	个	2
4	中间继电器	JZ7-5A	线圈220伏 5A	个	2
5	交流接触器	CJT1-10A	线圈380V 10A	个	3
6	热继电器	JR36-22A	电流调节范围16-25A	个	1
7	时间继电器	JS14P	数字式时间调节1-99秒/(380v)	个	6
8	指示灯	LD16-22D/S	红 220v	个	4
9	指示灯	LD16-22D/S	黄 220v	个	3
10	指示灯	LD16-22D/S	绿 220v	个	5
11	螺旋式熔断器	RL1-60	380/60A（有熔体）	个	3
12	螺旋式熔断器	RL1-15	380/15A（有熔体）	个	2
13	接线端子板	TB-2510	固定式25A/10位	个	4
14	卡扣式数字线号管	1.5mm	白色数字0-9号	组	8
15	塑料行线槽（盘内配线用）	PVC3030	直齿型 30宽30高	米	2
16	安装导轨	C型，DZ47开关用	15厘米	个	4
17	自攻螺丝	4*10mm		个	30
18	自攻螺丝	4*18mm		个	30
19	自攻螺丝	4*25mm		个	20
20	尼龙扎带	3*100	自锁式	个	30
21	导线	BV-2.5mm2	黄色	米	10
22	导线	BV-2.5mm2	绿色	米	3
23	导线	BV-2.5mm2	红色	米	8
24	导线	BV-2.5mm2	蓝色	米	6
25	导线	BVR-2.5mm2	黄/绿双色（软线）	米	2
26	导线	BV-1.5mm2	黄色	米	15
27	导线	BV-1.5mm2	绿色	米	30
28	导线	BVR-1.5mm2	黑色（软线）	米	30
29	零线端子排			个	1
30	配电箱	600×500	德力西/箱门按图纸开好孔	只	1
31	地线端子排			个	1
32	电动机	JW-6314	自带固定螺丝	个	1
33	端子连接线	L:40CM	黄绿红各2根	根	6
34	三位指示灯底盒	Hb-b03	三位	个	1
35	二位指示灯底盒	Hb-b03	二位	个	1
36	按钮开关	LA38-11	红色	个	2
37	按钮开关	LA38-11	绿色	个	2
38	导轨	C型，时间继电器用	28cm	个	1
39	冷压绝缘接线卡子	TU-1.5/4		个	60
40	垫片			个	5
41	螺母			个	7
42	绝缘胶布		白色	盘	1
43	零线汇流排（带φ6安装螺丝）	3位（带绝缘子）	PN	个	1
44	地线汇流排（带φ6安装螺丝）	3位	PE	个	1
