1. 定义解析
智能工业传感器是传统工业传感器与物联网（IoT）、人工智能（AI）、边缘计算等技术深度融合的产物。它不仅具备传统传感器对物理量（如温度、压力、振动、位移等）的测量功能，还通过内置的微处理器、通信模块和智能算法，实现数据的本地处理、分析、存储与传输，甚至具备自诊断、自校准和自适应能力。
2. 核心功能
多参数感知：集成多种传感器（如温度、压力、流量、图像、声音等），实现多维度数据采集。
边缘计算：在传感器端进行初步数据处理（如滤波、特征提取），减少数据传输量，提升实时性。
智能分析：通过内置算法（如机器学习、深度学习）对数据进行实时分析，识别异常模式、预测故障或优化控制参数。
无线通信：支持Wi-Fi、蓝牙、LoRa、NB-IoT等协议，实现与工业互联网平台的无缝连接。
自适应性：根据环境变化自动调整测量参数或工作模式，提升抗干扰能力。
安全机制：内置加密模块，保障数据传输与存储的安全性。
3. 技术组成
传感单元：高精度、高可靠性的物理量检测模块（如MEMS传感器、光纤传感器）。
处理单元：嵌入式微处理器（如ARM Cortex系列）或专用AI芯片（如TPU），运行智能算法。
通信单元：支持多种工业协议（如Modbus、OPC UA、Profinet）和无线技术。
电源管理：低功耗设计，支持电池供电或能量收集技术（如振动能、热能）。
软件平台：提供设备管理、数据分析、可视化界面等功能的云端或本地软件。

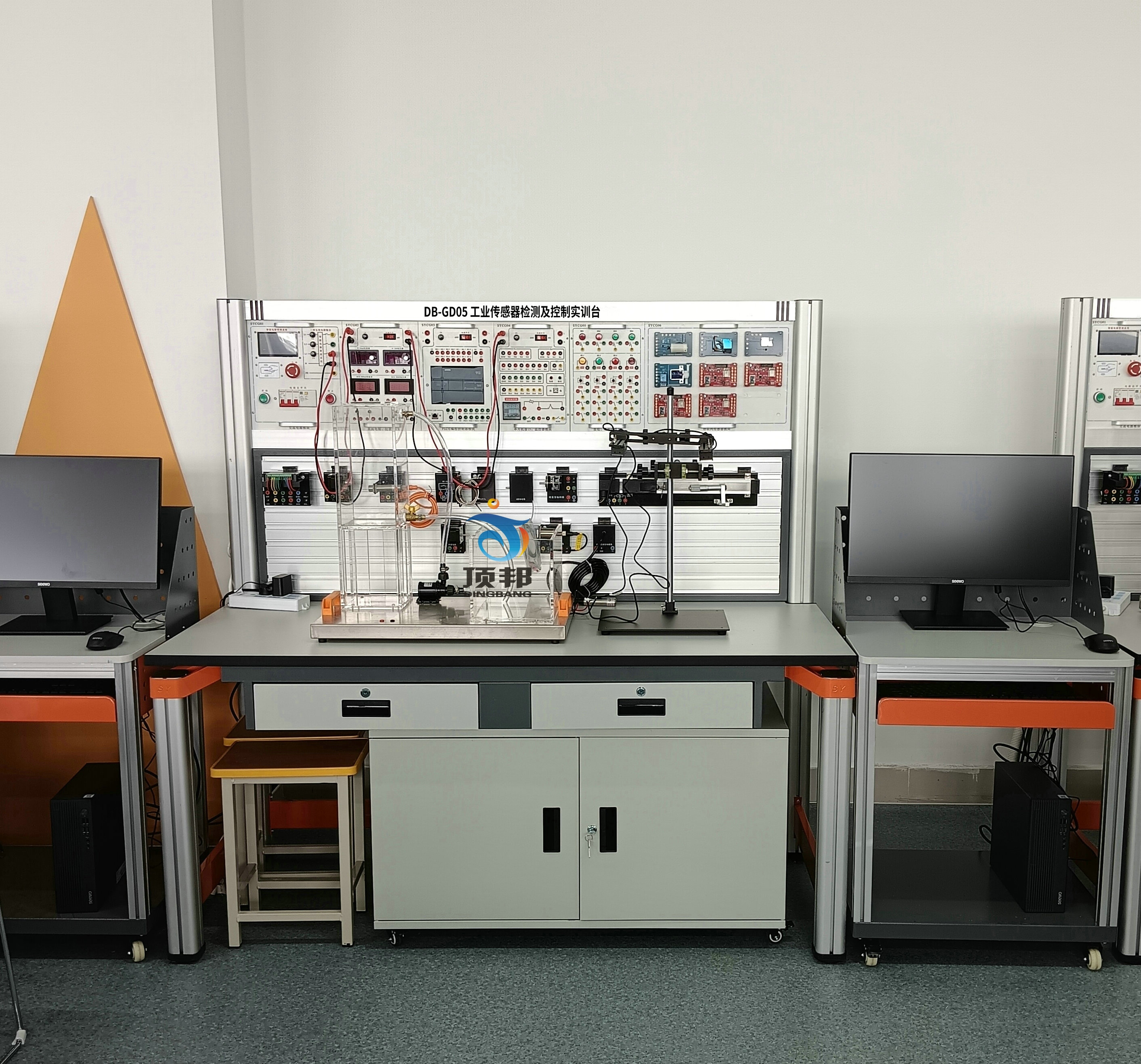

DB-GD05 工业传感器检测及控制实训台
工业传感器检测及控制实训台由单面型材实训台架、交流电源模块、直流电源模块、数据采集卡模块、按钮指示灯模块、继电器模块、位置控制单元、角度控制单元、温度控制单元、传感器实训组套等组成。本产品具有开放性、工业性、综合性、便捷性等特点；能够在完成常规的传感器配线、调试、信号采集实训的基础上，进一步进行执行部分与检测部分的组合应用实训及检测技术课程设计。
工业传感器检测及控制实训台传感器实训组套覆盖了常用的标准工业传感检测元件，通过铝型材快速连接器与各实训单元组合，从而搭建各种检测方案。为了进一步充分体现传感检测元件在工业环境中的典型应用，实训单元包含了位置控制单元、角度控制单元、温度控制单元。
二、产品特点
开放性：安全面板插座的应用开放了产品的电气元件接口；铝型材快速连接器的应用开放了各组件的拆装和检测方案的自由搭建；从而使得学生可以真正实现动手实操。
综合性：产品涵盖了机械装调、电机驱动、传感检测、编程控制、低压配电、识图配线等知识点，有效提高了学生的实训兴趣与实训效果。
工业性：产品所配的电气元件、检测元件等均采用实际工业用器件，非标件的加工符合工业标准，最大程度的缩短了与工业级设备的差距。
便捷性：整机采用一体化设计模式，配置了刹车脚轮、铝型材屏、导线挂架、支撑底板等；同时面板插座与铝型材板快速连接器的使用使得实训能够更加安全便捷的进行。
三、整机参数
整机尺寸：1620*790*1800mm
整机容量：≤1.0KVA；
适用电源：380VAC±10%（50Hz）
四、产品组成
本产品主要由单面型材实训台架、交流电源模块、直流电源模块、数据采集卡模块、按钮指示灯模块、继电器模块、位置控制单元、角度控制单元、温度控制单元、传感器实训组套等组成。
4.1单面型材实训台架
尺寸1620*790*1800mm；单面型铝型材屏；铝型材框架；刹车脚轮；导线挂架；配文件柜。
4.2交流电源模块
为实训模块提供交流电源；三相四线380VAC电源经剩余电流动作断路器给装置供电；指示灯监控电网电压，设有保险丝保护；设有手动自动选择按钮，可手动控制液压泵启停，提供三相五线电源通过安全插座引出各一组。
4.3直流电源模块
为实训模块提供直流DC24V电源；设有电流电压表进行电源显示；带保险和供电开关，将DC24V电源通过安全插座引出各多组。
4.4数据采集模块
采用三菱FX3U系列可编程控制器可实现设备中各传感器参数采集与相关执行器件的控制实训功能。
4.5按钮指示灯模块
红、绿色按钮、指示灯、蜂鸣器，所有接线点通过面板插座引出。可用于搭建控制回路启停功能。
4.6继电器模块
由继电器、指示灯组成，所有接线点引出。可用于控制执行元件功能。
4.7位置控制单元
位置控制单元由步进滑台、铝型材快速连接器组成；所有控制接线点引出。
4.8角度控制单元
角度控制单元由永磁直流减速电机、码盘机构组成；所有控制接线点引出。
4.9温度控制单元
温度控制单元由亚克力罩、加热器、排风扇组成；所有控制接线点引出。
4.10传感器实训组套
各传感器组件均由传感器、铝型材快速连接器组成；所有接线点通过面板插座引出。
五、实训内容
应变片荷重传感器接线及信号采集训练；直线位移传感器接线及信号采集训练；电感式传感器(PNP) 接线及信号采集训练；电感式传感器(NPN) 接线及信号采集训练；安全光幕（PNP）接线及信号采集训练；光电反射（NPN）接线及信号采集训练；光电反射（PNP）接线及信号采集训练；电容传感器（PNP）接线及信号采集训练；电容传感器（NPN）接线及信号采集训练；凹槽型光电传感器接线及信号采集训练；光电对射传感器接线及信号采集训练；色标式传感器接线及信号采集训练；光纤传感器接线及信号采集训练；超声波传感器（模拟型）接线及信号采集训练；增量编码器接线及信号采集训练；绝对编码器接线及信号采集训练；涡轮流量计接线及信号采集训练；压力传感器接线及信号采集训练；浮球液位开关接线及信号采集训练；热电阻传感器接线及信号采集训练；热电偶传感器接线及信号采集训练；投入式液位传感器接线及信号采集训练。
辅助性实训内容：LabVIEW编程软件实训；虚拟仪器技术实训；
传感器调试控制技术：信号放大与变送、信号采集、工程量值计算、应用与控制；
传感器配线技术：传感器接线图识图与施工；两线制、三线制、NPN、PNP；
传感器信号采集技术：开关量、模拟量、脉冲信号；
控制技术：仪表控制、调试、排故；仪表维修和保养技术实训；
配套电路技术：指示灯、供电电源等安装调试与应用；
电气/电子技术：电器连接、电路故障诊断及排除。
