| 1.物联网智能家居安装维护操作台 | ||
| 序号 | 器材名称 | 器材规格或型号 |
| 1 | 智能家居安装维护操作台 |
1、规格尺寸 1600 mm×750 mm×1700 mm 2、基础控制区 用于基本的传感数据采集与输出控制实验 3、智能家居电器安防管理系统 模拟智能家居应用 4、智能家居生态园艺管理系统 模拟家居园艺应用 5、智能书架管理系统 利用RFID技术，通过软件对产品模块进行管理 6、电源及配件 提供3V、5V、12V等电源接口，以及电源适配线缆。 7、串口及配件 通用串行接口扩展到桌面，以方便模块与PC通信，提供串口线缆 |
| 2 | 基础控制区 |
智能家居安装维护操作台基础控制区，集成了多种传感器和输出控制设备，学生利用ZigBee协调器、路由器、传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。基础控制区功能 1、温湿度传感器模块 采集环境的温度与湿度 2、光敏传感器模块 采集环境的光照强度 3、烟雾探测传感器模块 模拟安防中的烟雾探测 4、人体感应传感器 模拟安防中的入侵检测 5、紧急呼救按键 模块紧急呼救求助按钮 6、数码管模块 模块温度显示等 7、LED灯模块 模拟室内照明 8、直流电机 模拟空调风扇等家电设备 9、步进电机 模块电动窗帘、洗衣机等设备 10、继电器输出（灯） 模拟环境加温设备 11、自动灌溉模块输出 12、土壤温度传感器 |
| 3 | 智能家居电器安防管理系统 |
1、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能 2、通过ZigBee协调器和传感控制节点组成无线网络，采集室内温度、湿度和光照度，实现燃气与烟雾探测、入侵探测、门窗防撬，紧急求助报警等功能，并将采集的数据传输到服务器，对模拟的家电设备进行控制功能 3、温湿度传感器模块 采集环境的温度与湿度 4、光敏传感器模块 采集环境的光线强度 3、烟雾探测传感器模块 用于安防中的烟雾探测 4、燃气探测传感器模块 用于安防中的燃气探测 5、人体感应传感器模块 模拟安防中的入侵检测 6、干簧门磁 模拟安防中的门窗防撬 7、紧急呼救按键 模块紧急呼救求助按钮 8、数码管模块 2位数码管，模拟空调温度设定 9、LED灯模块 一组四只LED灯，模拟室内照明 10、直流电机 模拟空调风扇等家电设备 11、步进电机 模块电动窗帘、洗衣机等设备 12、ZigBee传感控制节点 利用ZigBee协调器，通过传感控制节点采集多种传感数据，并进行输出控制。 13、网络摄像头 采集捕捉视频图像，远程实时动态摄像监控。 14、继电器控制模块，通过传感器I/o输出控制模块。 15、压力传感模块，可检测气压，重压等外力压力信号。 16、红外对射周界防范模块，检测直线人体感应穿越信号。 17、电气控制仿真软件需提供计算机软件著作权证书 以三维仿真交互技术和三维动画视觉表现及多媒体数字技术为核心，能进行三维电路分析、电气电路模拟电路考核、综合技能虚拟实训、电气基础训练、元器件识别检测。 |
| 4 | 智能书架管理系统 |
1、物联网智能书架管理系统包含了一个RFID智能货架，它由RFID高频读写器、天线多路器和若干平板天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部，每层书架放置一组数码管输出，用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。使用时要领用和归还。 2、无线传输库管信息，通过RFID高频读写器读写图书惑货物进出入管理，及数量，及时在对应的一组电子显示屏上显图书数，借出或出库信息等。 |
| 5 | 智能家居生态园艺管理系统 |
1、采用无线传感网络技术，可定时采集空气温度、空气湿度、CO2浓度、光照强度，土壤温度和水分等，来获得作物生长的最佳条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。 2、利用ZigBee协调器，通过传感控制节点将环境监测数据传输到服务器，并以图表方式显示给用户，当监测数据出现异常时，可利用软件网络实现对温室设备（温、光、气、水等）的自动控制，也可以通过Internet网络远程监测环境信息和设备运行状态等。 智能家居生态园艺管理系统功能 3、温湿度传感器模块 采集温室环境的空气温度与湿度 4、光敏传感器模块 采集温室环境的光照强度 5、CO2传感器模块 监测温室环境空气中的CO2浓度 6、加热器 提供真实温室大棚内环境加温，实现温室恒温控制。 7、直流电机 模拟温室大棚内风机/换气设备 8、继电器输出（灯） 模拟温室大棚内补光灯 9、电磁阀水阀 模拟开闸放水，实现对土壤微喷灌溉 10、ZigBee协调器 组建ZigBee无线网络，将传感控制节点采集的数据传输到服务器进行处理。 11、ZigBee传感控制节点 利用ZigBee协调器，通过传感控制节点采集多种传感数据，并进行输出控制。 12、无线调光模块，通过光敏传感过通节点模块进行远程无线改变实时照度。 13、自动万向喷灌器，实现土壤全方位进衍灌溉的模拟。 |
| 6 | 产品组件参数 |
1、温湿度传感器主要参数 输入电压 DC 5V 测量范围 温度 -40℃～120℃ 湿度 0～100%RH 测量精度 温度 ±0.5℃ 湿度 ±4.5%RH 2、光敏传感器主要参数 输入电压 DC 5V 测量范围 0～200000LUX 测量精度 ±20LUX 3、烟雾传感器主要参数 输入电压 DC 5V 测量范围 0～2000PPM 测量精度 ±50PPM 4、可燃气体传感器主要参数 输入电压 DC 5V 测量范围 0～2000PPM 测量精度 ±50PPM 5、红外人体传感器主要参数 输入电压 DC 5V 工作波长 6～14μm 灵敏度 3300W/V 输出信号 >2.2V 6、摄像头主要参数 接口类型 USB 2.0 分辨率 800X600 最大帧频 30FPS 对焦范围 >6mm 视场 >50mm 曝光控制 自动（在范围22000:1内） 系统支持 Windows 7，Windows Vista，Windows XP 7、直流电机主要参数 输入电压 DC 5V 额定转速 7000 rpm 预计寿命 25 °C时预计寿命40000小时 最大风量 9.0 m³/h 噪音指标 <31.0 dbA 工作温度 -10℃～60℃ 8、步进电机主要参数 输入电压 DC 5V 步进角度 5.625 x 1/64 减速比 1/64 噪音指标 <35.0 dbA 牵入转矩 300gfcm 摩擦转矩 600～1200gfcm 数码管主要参数 输入电压 DC 5V 数码管显示位数 2位 显示数值范围 0～99 9、LED主要参数 输入电压 DC 5V LED灯数量 4个红色LED 预计寿命 30000～50000小时 10、求助按键主要参数 输入电压 DC 5V 预计寿命 100,000次 反应时间 <100ms 工作温度 -30℃～70℃ 11、继电器主要参数 触点形式 一开一闭 线圈电压 DC 5V 触电电压 DC 12V 线圈功率 0.36W 吸合电流 70mA 释放电流 0mA 触点电流 <10A 预计寿命 100,000次 12、RFID货架读写设备主要参数 产品尺寸 读写器180X140X38mm（不含天线及固定部分） 天线多路器70X60X22mm（不含天线及固定部分） 平板天线70X70X10mm（不含天线及固定部分） 输入电压 DC 12V 支持天线数 标配12个，最大16个 天线切换时间 1S 支持标准 ISO14443A，ISO15693 读卡距离 0-7cm 读卡时间 1-2ms 工作频率 13.56MHz 支持接口 RJ45，RS232 工作温度 -20℃～60℃ |
| 2.智能家居样板操作间 | ||
| 序号 | 器材名称 | 器材规格或型号 |

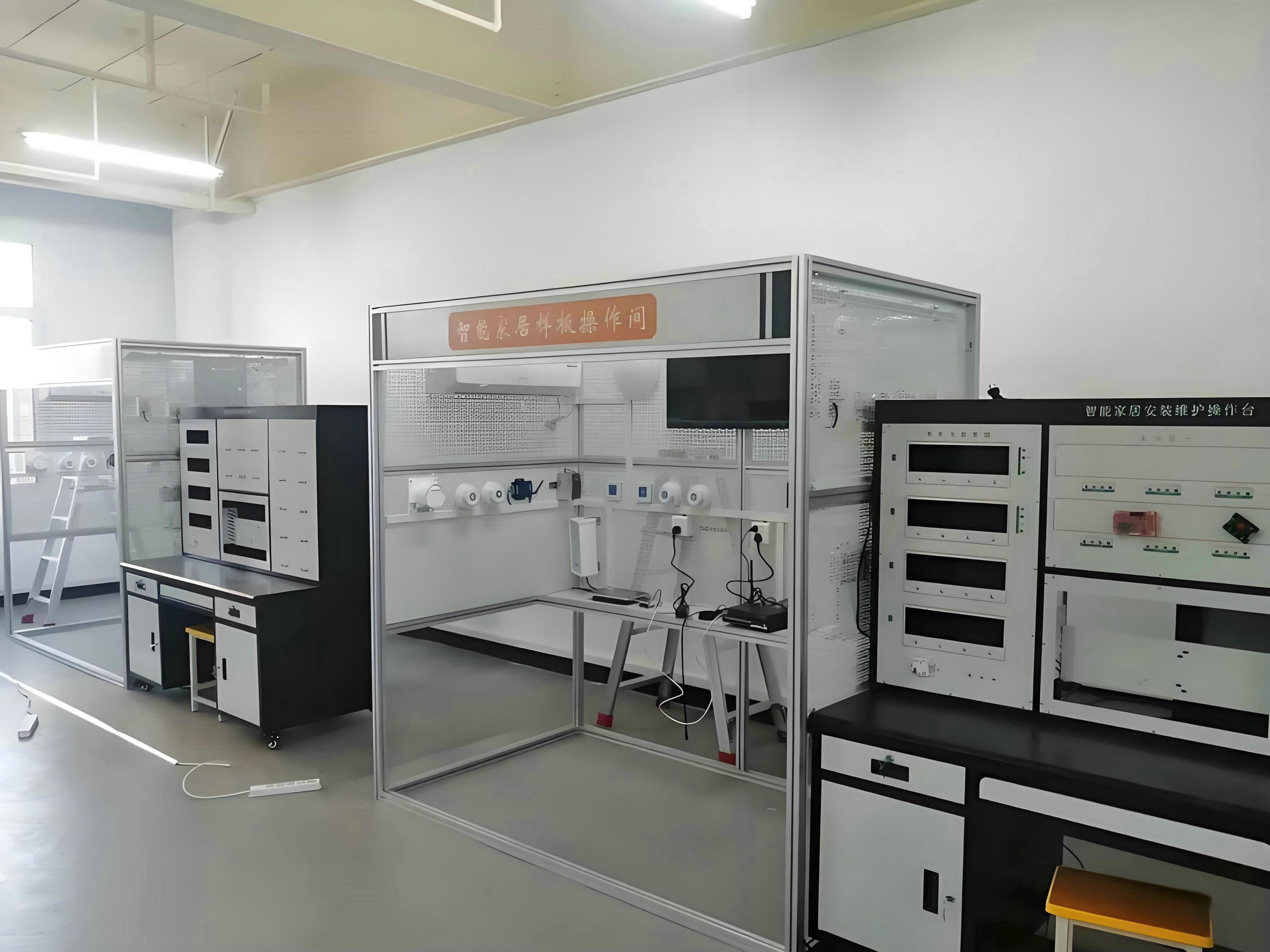

| 1 | 智能家居样板操作间 |
1、 整套设备采用钢结构及铝合金型材承重支架，组成半封闭实训环境；模拟真实家居环境。 2、钣金采用1.5加厚型钢板，数控冲铣网孔、便于学生组装设备及布线实习； 3、实训工位整体色调一致、整个系统采用烤漆工艺，确保产品不易生锈、易维护和保养； 4、模块化设计，标准连接件，积木式架构，可随意组装成各种结构，便于维护、拆卸和运输。 5、样板间顶部钢板采用滑块式前置型固定法。侧板采用挡片式后置式固定法；侧面靠下装有活动桌面，必须采用前置式固定法，牢固可靠，保证安全； 6、样板间上固定线槽，线槽内布置实训专用的电源线；支持每一个实训所用部件的供电； 7、温湿度传感器：采用 CMOS 过程微加工专利技术，确保产品具有极高的可靠性和出色的长期稳定性。该传感器由电容式聚合体测湿组件和 能隙式测温组件组成，并与 A/D 转换器以及数字接口在单晶片中无缝结合，使得该产品具有功耗低、反应快、抗干扰能力强等优点。 8、烟雾探测器：一种半导体气体感测器，它用来侦测生物性的挥发性气体，它的电阻值随着大气所含的气体的增加而减少，这种电阻的减少现象，便是用来侦测气体的电气输出信号。 9、安装配套实训部件：换气扇 1个、旋转式警示灯（不带蜂鸣器）1个、节能灯 2个、梯子 1个、万用表测量表 1只、32英寸LED液晶电视 1台、挂壁式空调 1台、电动窗帘 1套、平板电脑 1个、DVD、无线摄像机、挂式音响 10、智能开关，智能插座，吸顶灯、智能监控等。’ |
| 3.智能网关 | ||
| 序号 | 器材名称 | 器材规格或型号 |
| 1 | 智能主机及网关 |
控制主机： 主机尺寸：205x 150 x 30 (mm) 外形颜色：黑色（带蓝色呼吸灯） 电压：DC9V 功率：0.5W 重量：1200g 环境：温度：－20℃-＋60℃；湿度：10%-95% 外置315M、GSM天线，标准以太网接口 SIM卡接口、RS232串行通信接口 无线载波频率：ASK:315MHz+/- 150KHz /; Zigbee:2.4GHz 拥有800路发射通道 GSM蜂窝频率：GSM 850/900/1800/1900M |
| 4.环境监测套件 | ||
| 序号 | 器材名称 | 器材规格或型号 |
| 1 | ZigBee协调器 |
1.支持通过JTAG接口进行嵌入式程序的写入、调试。 2.Zigbee协调器支持RS232 3.射频芯片：TI CC2430 4.Flash容量：128KB 5.工作频率：2.4GHz-2.4835GHz 6.传输速率：250 kbps 7.通讯协议标准：IEEE 802.15.4 8.传输距离：室内30m，室外100m 9.数据通讯接口：RS232 10.天线接口：2.4G SMA天线 11.工作电压：电池DC 3.3V；外部电源适配器DC 6V-12V，典型5V 12.工作电流：<120mA 13.供电方式：外部电源适配器/JTAG接口 14.温度：-20℃～+70℃ 15.工作湿度：5%RH～90%RH |
| 2 | Zigbee传感控制节点 |
1.每个Zigbee传感控制节点能够同时支持下列传感器和执行器件：LED灯接口,温湿度传感器,气体传感器,人体感应,干簧管,直流电机,继电器,步进电机,数码管同时工作 2.射频芯片：TI CC2430 3.支持通过JTAG接口进行嵌入式程序的写入、调试。 4.Flash容量：128KB 5.工作频率：2.4GHz-2.4835GHz 6.传输速率：250 kbps 7.通讯协议标准：IEEE 802.15.4 8.传输距离：室内30m，室外100m 9.天线接口：2.4G SMA天线 10.工作电压：电池DC 5V；典型5V 11.工作电流：<3A 12.供电方式： 4种供电模式。 ①、3v直流干电池现场供电； ②、通过仿真下载器供电； ③、外接DC5V电源供电； ④、通过主板数据接线通过电脑供电等方式； 13.工作温度：-20℃～+70℃ 14.工作湿度：5%RH～90%RH |
| 5.智能家居套件 | ||
| 序号 | 器材名称 | 器材规格或型号 |
| 1 | Zigbee协调器 |
1、支持通过JTAG接口进行嵌入式程序的写入、调试。 通讯接口：Zigbee协调器支持USB通讯，选RJ45接口 射频芯片：TI CC2530 Flash容量：256KB 工作频率：2.4GHz-2.4835GHz 传输速率：250 kbps 通讯协议标准：IEEE 802.15.4，Zigbee 2007Pro 传输距离：室内50m，室外100m 天线接口：板载天线 2、工作电压：电池DC 3.7V；外部电源适配器DC 5V ,板载电池充电。 工作电流：<40mA 供电方式：外部电源适配器/JTAG接口 温度：-20℃～+70℃ 工作湿度：5%RH～90%RH 键盘接口：五向键 显示接口:128X64 LCD显示屏 |
| 2 | Zigbee传感控制节点 |
1、支持通过JTAG接口进行嵌入式程序的写入、调试。 通讯接口：支持USB通讯 、TTL UART通讯 射频芯片：TI CC2530 Flash容量：256KB 工作频率：2.4GHz-2.4835GHz 传输速率：250 kbps 通讯协议标准：IEEE 802.15.4 ，Zigbee 2007Pro 传输距离：室内50m，室外100m 天线接口：板载天线 2、工作电压：电池DC 3.7V；外部电源适配器DC 5V ,板载电池充电 工作电流：<40mA 供电方式：外部电源适配器/JTAG接口 温度：-20℃～+70℃ 工作湿度：5%RH～90%RH |
| 3 | 其它配件 |
1、传感控制节点外壳 2、无线路由54M 3、节点继电器板 4、节点继电器板外壳 5、电压继电器板 6、电压继电器板外壳 7、红外学习模块 8、红外学习模块外壳 |
| 4 | 智能家居管理系统软件（正版软件） |
1、具有集中管理、设备增加、无线对码、情景配置，区域功能分配，远程无线管理，无线监控、网络配置等， 2、系统内建网接口，适用WIFI、GPS、局域网、宽带、等 3、具用强大的数据同步功能 4、基于GSM无线监控 5、无线控制有效范围广 |
| 5 | 配套教学资源（共配1套，购2台以下无此项配置） |
（一）在线教育课程开放平台（具有软件著作权，配1个登录帐号）: 1）本系统是互通教学多元化管理平台，将用户传统的各个平台系统实施整合，集中互通管理，解决多平台、多账号难以管理、数据库分散无法集中统计等问题。系统包含了：在线教务管理系统、在线课程资源管理平台、在线习题库平台、在线考试考核平台、线上视频课程管理平台及线上虚拟仿真教学管理平台，真正意义的一站互通数据集中统计！ 2）课程资源：多个微课视频实拍采集教学视频素材，后期影视包装，片头10秒左右，片尾5秒左右，视频尺寸不低于1920*1080，视频格式MP4、FLV等；多个虚拟仿真内容采用unity引擎开发，在pc端win系统上运行（win7、win8、win10，注不包含win xp）软件。 3）为了教学的统一性要求在线教育平台与实训装置是同一个生产商！ 4）在线教育开放平台资源库： ★1、《电子产品设计制作》课程要包括：项目一 智能电子时钟（数码管结构、共阳数码管字形码、共阴数码管字形码、电子时钟效果演示），项目二 电子秤（称重传感器工作原理、电子秤效果演示），项目三 电子寻迹小车（电机驱动、电机调速、红外寻迹原理、红外避障原理、小车寻迹效果演示、小车避障效果演示、超声波测距原理、小车前进后退转弯调速） ★2、《嵌入式技术应用》课程要包括： 教学项目 1（认识 STM32 固件库、STM32 固件库关键子目录和文件、嵌入式系统、ARM Cortex-M3 处理器、STM32 系列处理器）， 教学项目 2（认识 STM32 的 I/O 口、STM32 的GPIO初始化和输入输出库函数、Cortex-M3 工作模式及状态、Cortex-M3 寄存器组、Cortex-M3 特殊功能寄存器组、STM32 相关结构体、Cortex-M3 处理器结构、STM32 系统结构、STM32 时钟配置）， 教学项目 3（认识数码管、数码管静态显示电路硬件连接、认识Coretex-M3 存储器、Cortex-M3 存储器映射、STM32 存储器映射、数码管动态扫描显示电路硬件连接、位带区与位带别名区、位带操作） 教学项目 4（认识嵌入式应用技术与开发的核心板、GPIO 寄存器地址映射、端口复用使用、端口复用重映射、STM32 中断通道、STM32 外部中断、STM32 中断优先级、STM32 外部中断编程、） 教学项目 5（SysTick 定时器、库函数中的 SysTick 相关函数、SysTick 的关键函数编写、认识 STM32 定时器、STM32 定时器与定时相关的寄存器、STM32 定时器相关的库函数、STM32 的 PWM 输出相关寄存器、STM32 的 PWM 输出编程思路、STM32 的 PWM 输出相关库函数） 教学项目 6（串行通信基本知识、STM32 的USART 串口、STM32 串口的相关寄存器、STM32 串口相关函数、认识WIFI 通信模块、认识 Zigbee 通信模块、ZigBee 通信模块使用） 教学项目 7（STM32 模数转换简介、STM32 的 ADC 结构STM32 模数转换相关寄存器、STM32 的 ADC 设置、ADC 相关的库函数） （二）仿真软件： 1、单片机仿真教学软件（网络版、具有软件著作权） 1.软件能达到的教学目标 1.1 本产品是参照《职业教育数字校园建设规范》，结合专业培养目标对学生知识、能力和素质的要求，着眼学生能力培养，以模块化教学内容为核心，重新组织教学结构，整体构建课程体系，有针对性地将单片机专业内单一的教学活动，通过虚拟仿真实训和工作过程模拟组合成不同的教学模块。 1.2 所有的实训项目均基于实物三维建模，形成真实感极强的虚拟实训环境，使学习者能在几乎真实的环境下操作练习，增强实际操作感，提高掌握实际技能的能力；所有的技能训练均是通过交互方式，变“让学生观摩教师表演”为“让学生学习中动手、动手中学习”，理论和实际无缝衔接，提高实际操作技能；所有的操作都具有严格的工艺流程和操作步骤，使学习者通过规范的训练，养成正确操作的习惯，培养学习者科学严紧、一丝不苟的职业素养。 2.模块内容响应 2.1 查找大小数 根据相应的教学大纲，按照步骤进行操作演示，双击启动运行桌面上的KEILuVISION3软件，单击菜单栏Project→New Project新建项目,在弹出窗口右上角点击新建文件夹图标，并将新建的文件夹重命名为‘查找大小数’，依次进行仿真实训操作。 2.2 航标灯控制 航标灯控制包括实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试、故障排除等至少8个实训项目；根据相应的教学大纲，掌握定时器初始化编程的方法及预置值(初始值)的计算与设置方法、用定时器T0加软件计数的方法，实现较长时间(2S)的定时和定时器中断方式的编程方法、外部中断及带有中断服务程序的设置与编程方法，掌握绘制程序流程图的方法。 电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式展示系统功能实现、定时和计数器、程序说明的电路原理，部分以高亮显示。仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，并注意元器件的正负极不要接反。在仿真实物电路中，设置原理图，协助操作者了解相应原理，万用表调制相应档位，分别测量是否短路现象等。参考操作提示和原理图，按照步骤进行操作打开手电筒，照射光敏电阻，调节滑动变阻器，观察LED变化，关闭手电筒，观察LED变化，按下KEY按钮，观察LED变化。参考原理图，分别进行故障现象、分析故障、查找方法并排除故障。 2.3 计数报警器 计数报警器包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，掌握计数输入电路消除抖动干扰的方法等，实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对计数报警器电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在仿真实物电路中，设置原理图，协助操作者了解相应原理，分别按动JA+十次，KEY键并观察现象。 2.4 数码管显示 数码管显示包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，掌握串行口通信的编程方法、8位移位寄存器74LS164及共阳极数码管的使用方法、查表法显示数据的方法及绘制程序流程图。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对数码管显示电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布 局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在KELL软件中，点击RUN图标，观察硬件电路中LED灯的变化，Halt按钮可以停止仿真运行，兵修改程序和显示缓冲区数据，使数码管循环显示字符2,0,0,6,5,1等操作。 2.5 循环灯点亮 循环灯点亮包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，通过循环灯点亮实验,要求学生加深理解位移指令的结构特点,掌握编程 方法，掌握用8031的IO口经反向器驱动LED发光二极管的方法,以及循环程序控制循环次数的编程方法，按规定顺序依次从8031的P1口输出数据的编程方法。掌握绘制程序流程图及编写程序的步骤。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现； 以动画形式对循环灯电路左移循环、左移后再右移循环原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在KELL软件中，点击相应图标，开始调试程序。 2.6 霓虹灯控制 霓虹灯控制包括实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试、故障排除；根据相应的教学大纲，掌握查表取数的方法及绘制程序流程图。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对霓虹灯控制电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。 通电测试，在KELL软件中，点击相应图标，开始调试程序。在仿真实物电路中，设置原理图，协助操作者了解相应原理，万用表调制相应档位，分别测量电源是否短路现象等。参考操作提示和原理图、源程序，单击源程序和原理图按钮时，操作界面弹出对应窗口，再次点击窗口消失，便于操作应用，按照步骤进行操作接通电源观察现象，以选择题形式回答问题，回答正确界面提示：恭喜你回答正确字样，如果回答错误，界面显示回答错误字样。参考原理图，进行故障现象分析，并以选择题形式排除故障原因。 2.7 算数运算器 算数运算器包括实训目的、实训电路、电路原理、实训器件、元件布局、通电测试；根据相应的教学大纲，掌握串行口通信的编程方法、算法的编程方法，掌握绘制程序流程图。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对算数运算器电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。通电测试，在KELL软件中，点击相应图标，开始仿真实物调试程序。 2.8 继电器控制 继电器控制包括实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试；根据相应的教学大纲，掌握数字控制继电器的工作方法及用软件延时的编程方法，掌握画程序流程图的方法。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对继电器控制电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。线路检查，参考操作提示，按照步骤进行操作接通电源观察现象，以选择题形式回答问题。 2.9 倒计时音乐报警器 倒计时音乐报警器包括：实训目的、实训电路、电路原理、实训器件、元件布局、线路检查、通电测试、故障排除；根据相应的教学大纲，掌握计数输入电路消除抖动干扰的方法，掌握画程序流程图的方法等。实训电路当鼠标指向电气图某个器件时，相对应的实物也会放大显现；以动画形式对倒计时音乐报警器电路原理准确、生动展示，仿真实物的形式介绍实训元器件，布局要求参考原理图，从元器件库中取出正确的器件合理布局到仿真电路上，注意元器件的正负极、三极管的管型等。线路检查，参考操作提示，按照步骤万用表跳着测短路档位，两表笔分别接GND和+5V接线柱，测量有误短路现象，步骤二万用表调至DC20V档位，测稳压电源输出是否为5V。通电测试，参考操作提示和原理图，接通电源，按动Q键和T键观察现象，按动KEY键，观察现象。故障排除，在仿真实物中观察现象，以选择题形式回答故障发生的可能原因。 2.10 数据传送 数据传送包括实训目的、实训电路、电路原理；根据相应的教学大纲，掌握源数据存储地址及目的地数据存储使用堆栈方法，掌握设计程序流程图方法等。以动画形式对数据传送电路原理准确、生动展示。电路原理，在KELL软件中，点击相应图标，开始仿真实物调试程序。 2、传感器3D仿真软件 内容包含超声波传感器、热释电传感器、应变片传感器、气敏传感器、差动变压器、电涡流传感器、热电偶传感器、PT100传感器8种典型的传感器，每种传感器包含传感器简介、传感器的组合结构、传感器的工作原理、传感器的实验案例4部分，采用3D展示和语音同步解说相结合的模式。 |
