变频热泵式分体空调制冷系统实训装置
[规格型号]: DB-JD145
[产品名称]: 变频热泵式分体空调制冷系统实训装置
[价  格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微  信]: 13817525788
产品介绍:
DB-JD145  变频热泵式分体空调制冷系统实训装置
变频热泵式分体空调制冷系统实训装置
一、产品概述:
变频热泵式分体空调制冷系统实训装置能满足制冷与空调设备维修专业的实验教学需要;变频热泵式分体空调制冷系统实训装置采用真实的全套热泵分体空调制冷机组为实训对象;并能实现全自动控制,使学生深入理解热泵分体空调的结构与工作原理。
二、装置特点:
1、变频热泵式分体空调制冷系统实训装置整个空调系统真实完整,与市场上的遥控热泵空调的总体结构、性能完全相同。它具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能;
2、变频热泵式分体空调制冷系统实训装置直观展示了热泵型分体空调的系统结构和工作原理,便于教学演示讲解及学生对课本知识的理解。装置中配置了交流电压表、交流电流表、温度表、真空压力表、工作指示灯,使整个热泵分体空调系统的实时工作状态一目了然。主面板中间设有控制系统的原理图,并设有相应的测试点;装置后面可观察到整个制冷系统的结构组成及主要部件的实物,其中高压管路和低压管路分别为红、蓝色,并设有视液镜(可观察制冷剂状态),相应部件均设有标识;
3、变频热泵式分体空调制冷系统实训装置设有故障模拟功能、提供室外执行部件的接线区域、开设应用性的实验项目及多方位的直观设计,有利于学生将理论应用于实际,提高实际操作动手能力;
4、变频热泵式分体空调制冷系统实训装置设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;设有热保护器件,对压缩机进行过热、过载保护;实验强电连接导线及插座采用手抢插式全封闭结构,杜绝触电,确保使用安全。
三、技术性能:
1、输入电源:单相三线 AC220V±10% 50Hz;
2、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m;
3、装置容量:<1kVA;
4、制冷剂类型:R410A。
四、基本装备:

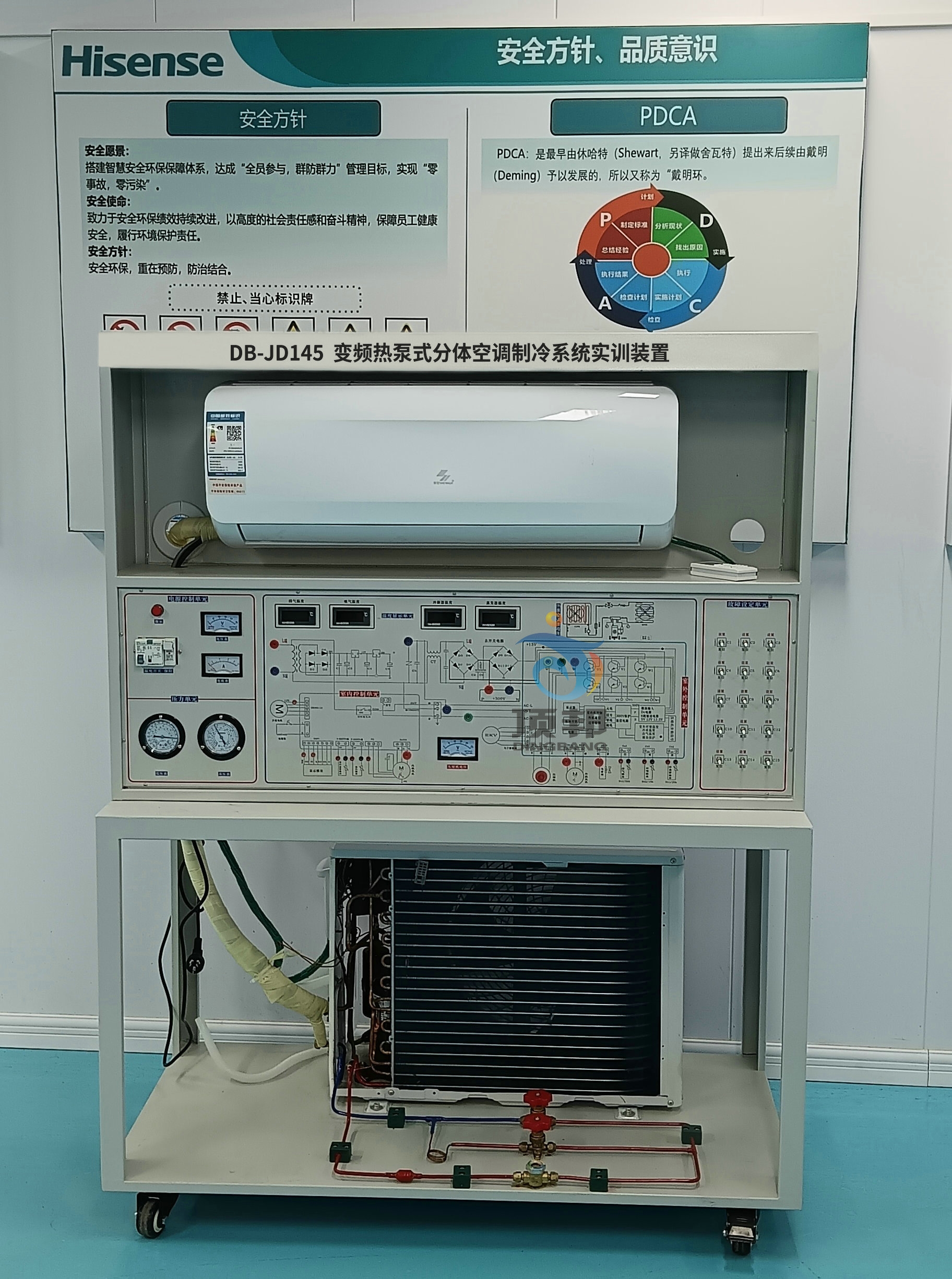

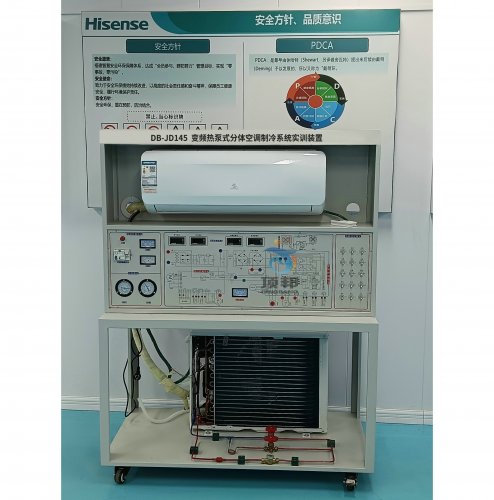

1、实验台采用铝型材框架结构。上部为室内机蒸发器,中部为制冷系统原理图及测试点,下部为室外机;
2、变频空调系统1套 包括变频热泵型分体空调所必需的一些部件,如室内热交换器(蒸发器)、室外热交换器(冷凝器、变频压缩机、四通阀、节流装置)等,管路中还设有控制阀等实验所需的部件;
3、故障箱1只用于设置故障;
4、交流电压表 测量范围0~250V,精度1.5级,用于监测电网电压;
5、交流电流表 测量范围0~10A,精度1.5级,用于观测系统启动电流及监测系统正常工作电流;
6、温度表4只 采用PT100传感器,三位半数显,可分别测量进风口温度、出风口温度、冷凝器管路温度和蒸发器管路温度;
7、真空压力表2只 测量范围分别为-0.1MPa~3.5MPa、-0.1MPa~1.5MPa,可显示系统高压侧和低压侧的压力动态变化。
五、实验项目:
1、制冷系统专用工具的基本操作
2、制冷系统管件焊接
3、制冷系统的检漏
4、制冷系统的抽真空与充注制冷剂R410A
5、变频空调主控板电路原理
6、空调电器元件的测量及系统运行
7、变频空调器故障与分析
8、变频空调器检测与故障分析
(1)制冷故障 设置类型有:蒸发器脏堵、冷凝器脏堵、毛细管脏堵、毛细管冰堵等;
(2)电气故障 设置类型有:电源电路、温度传感电路、驱动电路、压缩机保护电路、室内风机调速电路等故障点。
