制冷技能操作装置
[规格型号]: DB-511B
[产品名称]: 制冷技能操作装置
[价  格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微  信]: 13817525788
产品介绍:
一、产品概述

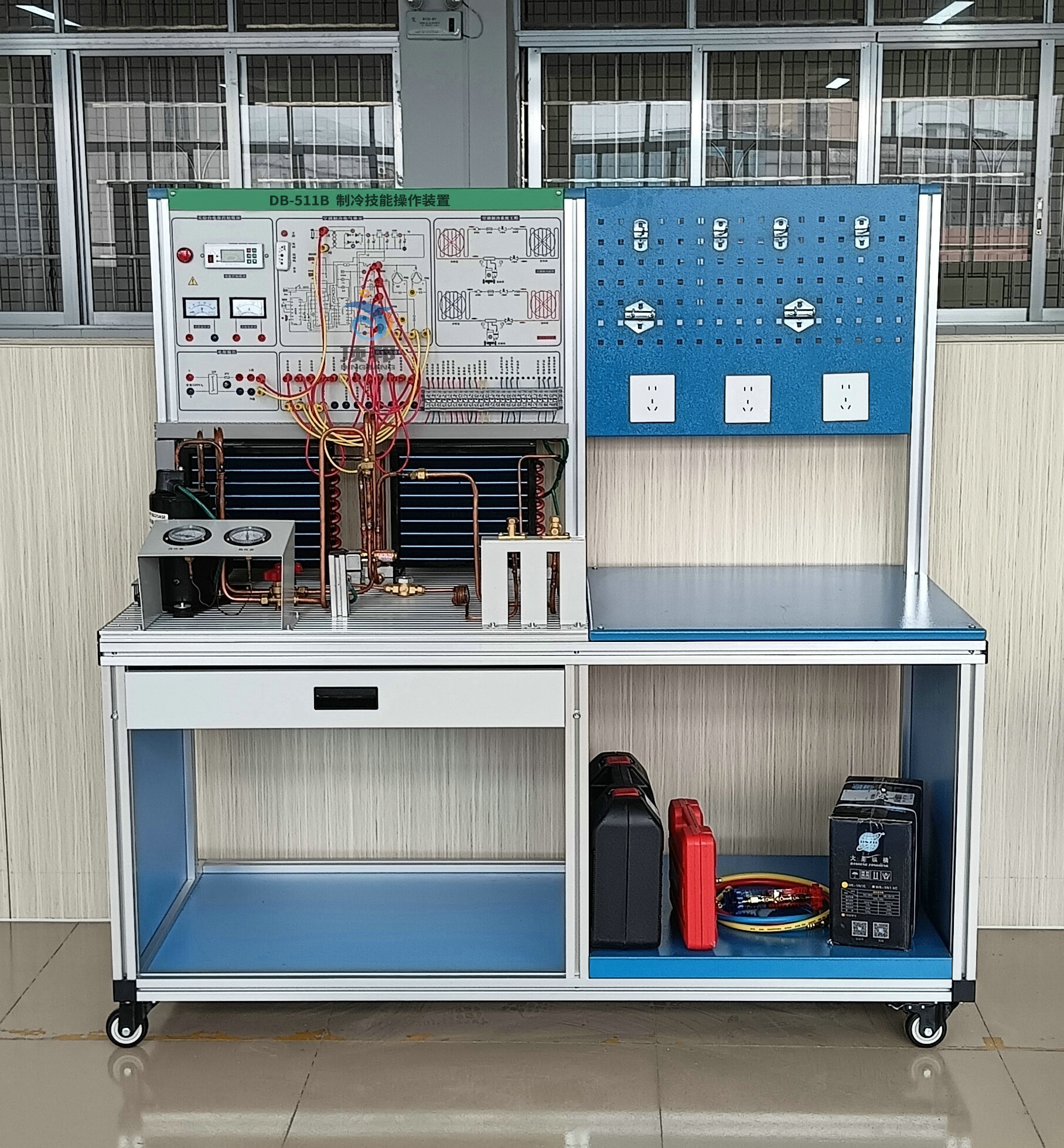

   制冷技能操作装置是专门为职业院校制冷类相关专业而研制的实训装置,根据制冷类行业制冷维修技术的特点,针对空调的电气控制以及制冷系统的安装与维修进行设计,强化了学生对空调冰箱系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力。
 制冷技能操作装置制冷技能操作装置

二、技术指标
1、输入电源:单相三线   AC220V±10%  50Hz
2、工作环境 :温度-10℃~-40℃ 相对湿度≤85%(25℃)
3、设备容量 : ≤1.5KVA
4、制冷剂:空调部分R22
5、外形尺寸(大约)1500mm×750mm×1650mm
6、安全保护:具有过压、过流、过载、漏电保护措施,符合国家相关标准。
7、环保等级  材料选用符合国家相关环保标

三、功能特点、
1、制冷技能操作装置直观展示了空调的系统结构、工作原理。该装置集制冷空调系统安装、制冷系统电接线、压力检漏、抽真空、 充注制冷剂与运行调试于一体,管道制作,焊接等、包含了制冷系统维修的全部步骤。
2、制冷技能操作装置采用模块化设计,电气控制与制冷系统独立分开,并且电气部分设置检测点,测量端子以及各路的输出连接端子。
3、电子线路图:真实为空调电器控制线路图,展现了空用空调的全部电路原理,电阻,电容分布,继电器控制输出主要端子。
4、可清楚的看到制冷系统结构 及主要部件的实物,系统还配置有电压表、交流电流表、压力表、信号指示灯等, 使整个空调系统系统的实时工作状态一目了然。
5、在制冷技能操作装置实训台方面进行了3030铝材与板金全新搭配设计,采用3030铝型材拼装成, 实训桌子采用L型框架设计。
*1)L面左边为制冷电气原理控制挂箱,右上边为工具挂架,挂架开孔为标准式电工开口18MM,孔距28MM。可以放置标准的各种型号挂钩。以便放置制冷工具如:加力表。下层安装有电源插座等。
*2)桌面左边安装有:制冷压缩机、冷凝器、过滤器、三通阀、蒸发器,节流装置组成的制冷管道系统。
*3)桌面右边为工具操作台,3MM钢板可在上面制作制冷管件,焊接管铜管、抽真空等。
*4),左边为制冷电气原理控制挂箱,连接端子上有数字标号,简单方便,普通学者也可以连接。
*5、右边冰箱采用模块化设计,2080铝材底座,可以移动。
四、主要组成
系统主机包括:实训平台,热泵空调电气模块、冰箱电气模块、电源模块、热泵空调制冷单元、移动冰箱制冷单元等6部分组成
1、在实训台方面进行了3030铝材与板金全新搭配设计,采用3030铝型材拼装成, 实训桌子采用L型框架设计。
*1)L面左边为制冷电气原理控制挂箱,右上边为工具挂架,挂架开孔为标准式电工开口18MM,孔距28MM。可以放置标准的各种型号挂钩。以便放置制冷工具如:加力表。下层安装有电源插座等。
*2)桌面左边安装有:制冷压缩机、冷凝器、过滤器、三通阀、蒸发器,节流装置组成的制冷管道系统。
*3)桌面右边为工具操作台,3MM钢板可在上面制作制冷管件,焊接管铜管、抽真空等。
*4),左边为制冷电气原理控制挂箱,连接端子上有数字标号,简单方便,普通学者也可以连接。
*5、右边冰箱采用模块化设计,2080铝材底座,可以移动。
2、热泵型家用空调制冷系统:
包括压缩机、室内热交换器、室外热交换器、四通阀、过滤器、单向阀、毛细管、空调阀、视液镜、低压表、高压表等。
*3、家用冰箱冷系统:
包括压缩机、蒸发器、冷凝器、过滤器、毛细管、视液镜、低压表、高压表等。冰箱采用模块化设计,2080铝材底座,可以移动高温焊接不会变形。本实验手工制冷管道制作、弯管,焊接、在冰箱上完成。做空调实训时放在储物柜上,
4、热泵空调电气模块:
面板上喷绘有空调电器控制线路图,展现了空用空调的全部电路原理,电阻,电容分布,继电器控制输出主要端子。测试点,接线标志
5、冰箱电气模块:
面板上喷绘有空调电器控制线路图,展现了空用空调的全部电路原理,电阻,电容分布,继电器控制输出主要端子。测试点,接线标志
6、主电源模块:多功能表,同时显示电流、电压提供一个电压表250V、电流表10A,功率表一个5KW
7、电气连接:整机电气出厂出厂已经连接好,只要打开电源开关就行
8、★配套制冷制热技术多媒体课件教学系统适应所有的教材,内容丰富并可随意调取。合理地运用多媒体课件教学系统,可以很大程度上减轻老师讲课的工作量。
★1、提供开发单位“制冷制热技术多媒体课件教学系统”著作权证书复印件加盖单位公章;
★2、提供开发单位“授权书”原件并盖公章;
★3、为了教学的统一性要求制冷制热技术多媒体课件教学系统与实训装置是同一个生产商!
(包含以下内容):
001-绪论
002-单级蒸气压缩式制冷的工作原理
003-单级蒸气压缩式制冷理论循环
004-带有液体过冷制冷循环
005-带有蒸气过热制冷循环
006-回热循环
007-单级蒸气压缩式制冷实际压缩过程
008-单级蒸气压缩式制冷实际循环
009-单级蒸气压缩式制冷性能影响
010-制冷剂
011-载冷剂
012-活塞式制冷压缩机性能
013-活塞式制冷压缩机结构
014-螺杆式制冷压缩机
015-回转式和离心式制冷压缩机
016-冷凝器
017-蒸发器
018-节流机构
019-制冷系统辅助设备12
020-制冷系统辅助设备34
021-蒸气压缩式制冷系统及设备
022-供液方式
023-制冷管道
024-制冷系统组成
025-制冷机组1
026-制冷机组2
027-空调用制冷站1
028-空调用制冷站2
029-冷却水系统
030-冷却水系统2
031-冷冻水系统1
032-冷冻水系统2
033-双级蒸气压缩式制冷1
034-双级蒸气压缩式制冷2
035-双级蒸气压缩式制冷3
036-复叠式蒸气压缩制冷
037-吸收式制冷
038-吸收式制冷原理1
039-吸收式制冷原理2
040-单效吸收式制冷1
041-单效吸收式制冷2
042-双效吸收式制冷1
043-双效吸收式制冷2
六、项目实训内容
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、制冷系统管路的组装能力
4、制冷管道系统的制作
5、制冷系统的保压、检漏与制冷剂加充能力
6、空调控制电路的电气连接与调试能力
7、冰箱控制电路的电气连接与调试能力

五、制冷技能操作装置配置清单

序号 设备名称 单位 数量 备注
空调
1 可移动式平台 1 不锈钢+铝材搭配,含操作平台,工具操作台,
2 空调电气控制挂箱 1
3 1P压缩机 1
4 四通阀 1 三花
5 液视镜 1
6 1/4过滤器 1
7 2*4冷凝器 1
8 2*4蒸发器 1
9 调速风机 1
10 45W铝电机 1
11 200MM风网 2
12 200MM铝风叶 2
13 3/8空调阀 1
14 1/4空调阀 1
15 毛细管 1
18 电容15UF 1
冰箱
1 冰箱电气控制挂箱 1
2 冰箱压缩机 1 80W
3 蒸发器   1
4 液视镜 1
5 1/4过滤器 1
6 冷凝器 1
7 毛细管 1
工具
1 2L焊炬 1 氧气瓶,煤气瓶,焊枪,气管
2 真空泵 1 单级真空
3 转换接头 1 公制转英制、英制转公制
4 536双表充注阀组 1 配,红黄蓝三色加液管三根
5 CT808F偏心扩口器 1 扩管范围:6-19公英制铜管,含量割刀,倒角器
6 活动扳手 1
7 工具挂架 5 15MM
教学资源
8 制冷制热技术多媒体课件教学系统 1 制冷制热技术多媒体课件教学系统


友情提示:

1、货品验收:阁下收货时请检查制冷技能操作装置的货品外观,核实制冷技能操作装置的数量及配件,拒收处于受损状态的制冷技能操作装置;

2、质保:顶邦将为阁下提供制冷技能操作装置产品说明书内的质保条件和质保期,在质保范围内提供对制冷技能操作装置的免费维修,超出条件承诺时提供对制冷技能操作装置的有偿维修;

3、退换货:阁下单方面原因导致的制冷技能操作装置选型错误或制冷技能操作装置购买数量错误,造成制冷技能操作装置的退换货要求,将不被接受;

4、货期:制冷技能操作装置的发货期为参考值,如您需要了解制冷技能操作装置的精确货期,请与顶邦的销售人员联系;

5、如阁下对制冷技能操作装置有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关制冷技能操作装置的咨询。
