交直流充电原理实训平台
[规格型号]: DB-QC112
[产品名称]: 交直流充电原理实训平台
[价  格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微  信]: 13817525788
产品介绍:

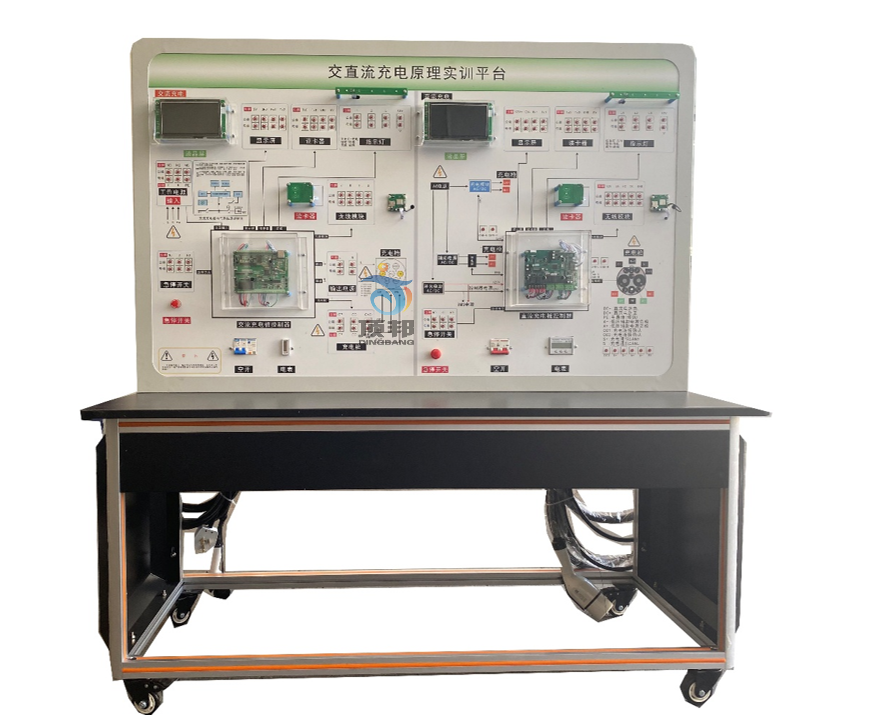

交直流充电原理实训平台
1、交直流充电原理实训平台直流充电桩采用国标电源模块,电源模块带有 CAN 通讯模块,额定功率32000W,输出电压 0-112V;额定电流:40A 具有较高的安全性;
2、
交直流充电原理实训平台交流充电桩配套漏电保护器、集成式充电控制模块、刷卡模块、充电状态指示灯、急停开关、交流充电器等实物。面板喷绘有交流充电原理示意图和充电桩标准参数值,可与实物配套进行充电原理教学训练;
3、教学实训任务
交流/直流充电桩结构原理认知;
交流/直流充电桩充电操作方法;
交流充电桩 cc 信号测量;
交流充电桩集成式控制模块的结构组成工作原理认知;
直流充电 CAN、CC1、S-、S+、A-、A+、PE 等信号的测量。
4、配置清单
漏电保护器 1 套;
辅助电源 1 套;
充电控制模块 1 套;
DC+DC-高压接触器 1 套;
显示器 1 套;
CAN 电源模块 1 套;
直流充电枪 1 套;
急停开关 2 套;
漏电保护器 1 套;
集成式充电控制模块 1 套;
刷卡模块 1 套;
充电状态指示灯 1 套;
交流充电器 1 套;
一体化全铝合金型材搭建的移动台架(1600×700×1700mm 带自锁脚轮装置,带安装检测端子的原理面板)1 套;
5、产品规格参数要求
5.1 设备尺寸(长×宽×高):1600×700×1700mm;
5.2 工作电压:AC220V 50Hz;
5.3 直流模块:3200W;
5.4 交流充电模块:7000W。
6.
交直流充电原理实训平台设备框架采用40×40/40×40R一体化全铝合金型材搭建,耐油耐腐蚀并易于清洁,台面宽40CM,冲压成形的左右圆弧台面经久耐用不生锈,带4个带自锁装置万向脚轮,便于移动。
7.
交直流充电原理实训平台设备上箱采用冷板冲压成形,左右上侧圆弧设计,背面带双开维修门,便于维护与保养。
