DB-DZ110 数字型空气-蒸气给热系数测定实验装置

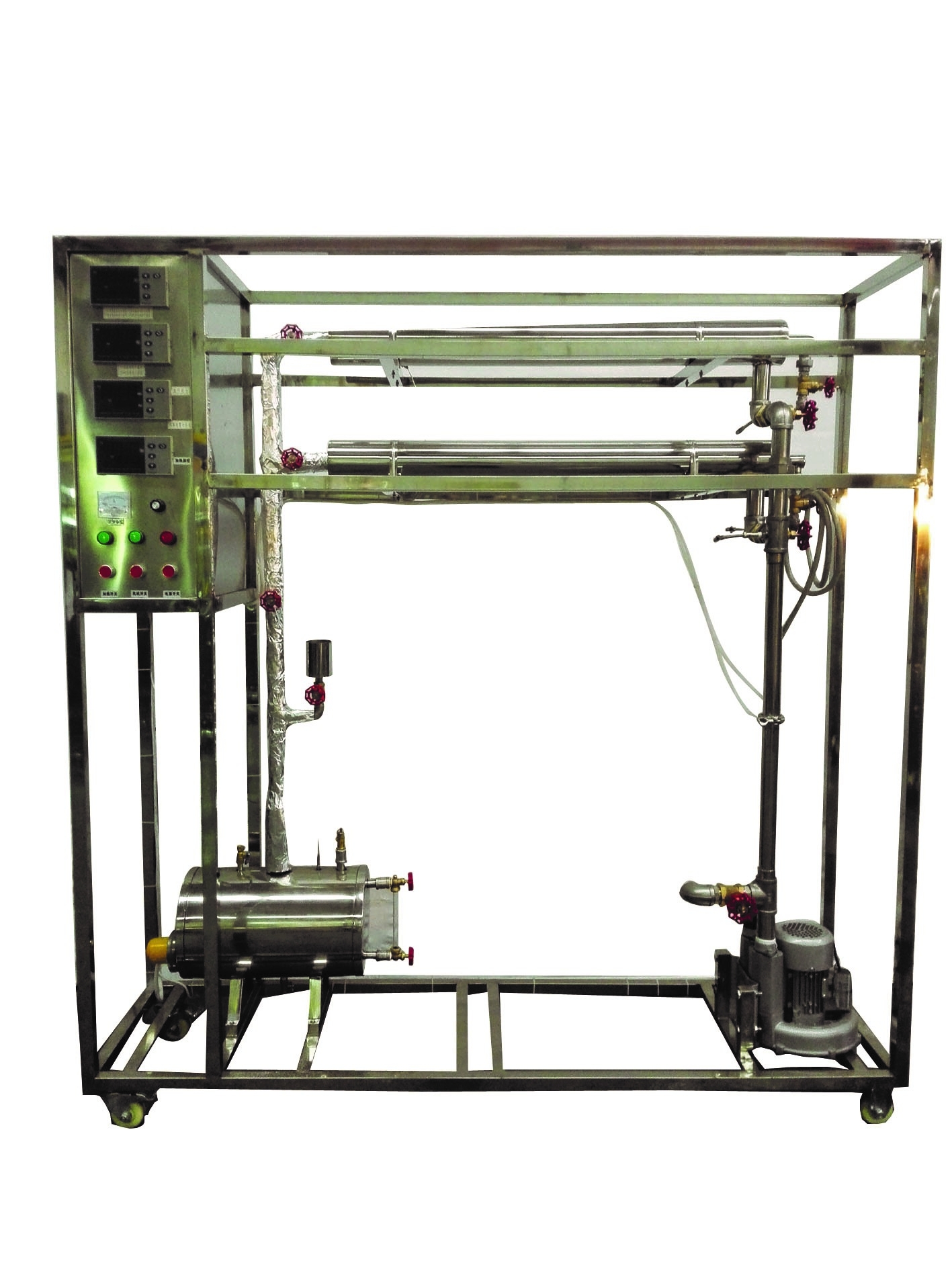

（参考图）
装置特点：
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本给热系数测定实验装置以空气和水蒸汽为介质，采用水蒸汽-空气换热体系，数据测量准确，实验效果理想，自动化程度高。
4、整套实验装置可根据用户要求，选择采用光滑管与强化换热管，进行两种换热形式的效果对照。
5、采用工业化自动蒸汽发生器提供蒸汽源，操作简洁、方便，更为安全。
6、蒸汽发生器设计有安全水封，消除安全阀失灵带来的安全隐患。
7、整套设备除去特殊材料外均采用工业用304全不锈钢材料制作，整体进行精细抛光处理，体现整个装置的工艺完美性。
8、装置设计可360度观察，实现全方位教学与实验。
装置功能：
1、 体现冷热流体通过间壁换热时给热系数的测定方法，通过实验了解对流传热的基本规律；
2、测定努塞尔准数与雷诺准数的关系，将测定的努塞尔准数与雷诺准数进行回归，所回归的方程与经验公式进行验证性比较；
3、体现主要热阻与次要热阻各自的重要性，体现主要热阻测流体流速的改变对传热速率的影响；
4、开放式结构，能够观察蒸汽在管外壁的冷凝现象。
公用设施：
水：装置自带304不锈钢自动蒸汽发生器，连接自来水，实验时水蒸气进入换热器。
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机（自带气源）。
实验物料：水蒸汽---空气，外配设备：无。
技术参数：
1、 管内雷诺数Re范围：1.0～3.0×104，指数a在0.75～0.85，拟合精度R大于0.999；
2、冷流体（空气）端：不锈钢材质，DN25，进口闸阀调节流量，换热器进口段法兰连接转子流量计；空气流量：2~50 m3/h，温度：室温~80℃；
3、热流体（蒸气）进出管：不锈钢材质，DN15，保温层。针形阀调节蒸汽压力，压力表；蒸汽发生器最大压力0.5MPa，换热器内蒸汽最大压力：100kPa。热流体（蒸汽）温度：100～105℃；
4、风机：与系统软连接减震降噪，旁路阀调节风量；
5、换热器：冷流体通过的紫铜管的长为500-1500mm；水蒸气通过的紫铜管的长为150-350mm，侧向排孔。换热器两端不锈钢法兰，并设不凝性气体引出口，铜球阀开闭。换热器整体不锈钢，附带不锈钢视镜；
6、管路：304卫生级不锈钢材质，采用不锈钢快装与管路连接。
7、温度传感器：K型热电偶，304不锈钢壳体，显示分度 0.1℃。
8、风量测量：气体涡街流量计，量程8-55m3/h，4-20mA信号输出，精度0.5级。
9、蒸汽压力测量：压力传感器，测量范围：0-0.3MPa，精度0.5级。
10、电器：接触器、开关、漏电保护空气开关。
11、宇电AI704M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字温度显示仪。
宇电AI702M（带485接口）多路数字显示仪。
宇电AI519（带485接口）温度控制仪（带自控功能）。
12、控制面板：带漏电保护空气开关，仪表及风机电源，附带数显表。
13、外形尺寸：1900*550*1800mm(长×宽×高)，304不锈钢框架，带移动脚轮及禁锢脚。
