DB-R03 绘图桌


一.概述
工程制图是工程界的语言，工程制图是理工科主要的技术基础课。如何更陆地培养学生的空间思维能力，更有效地掌握绘图基本功，这是广大师生多年的愿望。
绘图桌，可以创造个理想的、清新的制图环境与学习气氛，有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备 包括学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
建筑工程制图室是建筑类专业的专业基础实验室，主要用于学生完成建筑识图、手工绘图等教学任务，旨在培养学生掌握建筑图纸的识图技巧和手工绘图的绘图方法，加强学生应用新技术、新方法的训练，提高学生发现问题、分析问题和解决问题的能力。
其中学生绘图桌经过多年的改进，现具有实用方便，配备齐全，轻巧大方，坚固耐用、拆装方便等特点。
桌子右面可入置仪器、工具，下面抽屉供学习资料、工具书等。
教师用的绘图桌，除上课时供操作投影仪使用外，主要用于辅导学生时现场批改作业及示范教学z用。
绘图桌经使用后，深受广大师生欢迎，改变了以往上下课搬图板或绘图没有图板，在寝室随处画等现象，大大提高了绘图效率，改善了图面质量，全面提高教学质量。
绘图桌不但适用于制图教学，也同样适用于继课程的设计及毕业设计。
对于非机，非土类专业，使用2号以下的图幅，可选用小号制图桌，这样占地面积相应减小，附件也适当减少。本系列绘图桌除适用于大中专技校以及各类职业学校外，各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。
绘图桌 还附有制图基本技能挂图16张，可贴在教室内，随时供学生观看。



工程制图教师桌

案例:



绘图桌单价:2500元(学生桌) 3000(老师桌)

 教师桌规格：153*90*80cm

教师桌配备仪器和工具
1、 120cm丁字尺
2、 120×90cm零号绘图板
3、 精密绘图仪器（12件）
4、 高亮度书写投影仪
5、 投影薄膜
6、 银幕
7、 制图基本技能挂图（16张）
8、 活动转椅
9、 机械制图模型（38件）
10、 25cm曲线板
11、 30cm多用斜边三角板
12、 美工刀
13、 三棱比例尺
14、 多功能模板
15、 大圆弧
16、 不锈钢多用擦图片
17、 画圆模板
18、 绘图铅笔（5支）
19、 81A绘图笔

学生桌规格：110×62×73cm

学生桌配备仪器和工具
1、 60cm丁字尺
2、 60×45cm二号绘图板
3、 精密绘图仪器（5件）
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、 不锈钢多用擦图片
11、 画圆模板
12、 绘图铅笔（5支）
13、 81A绘图笔

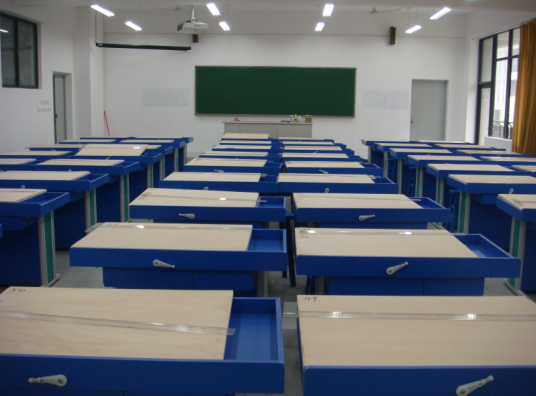

制图室

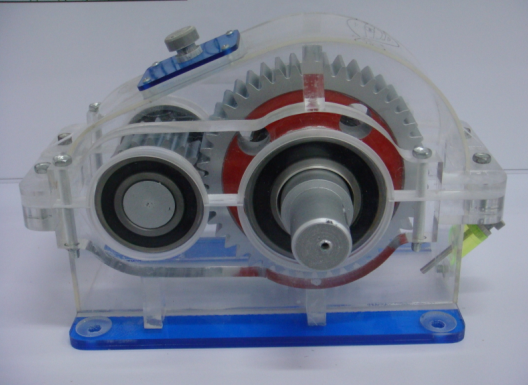

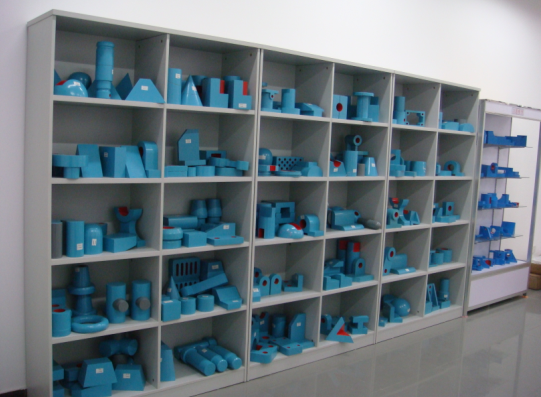

教学模型

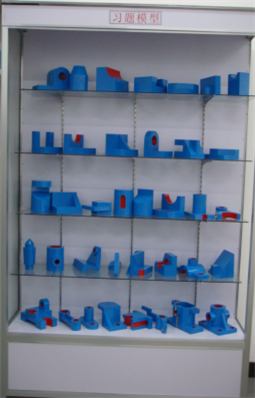

习题模型

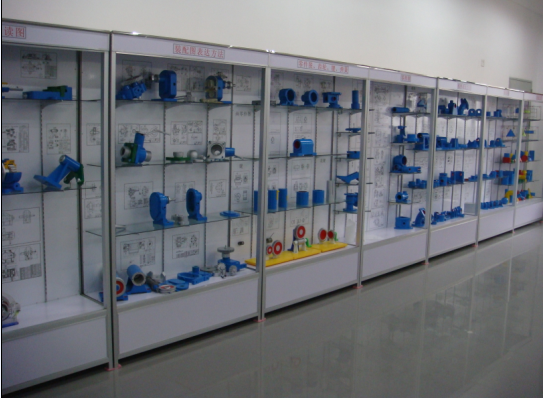

机械制图陈列柜

机械制图陈列柜

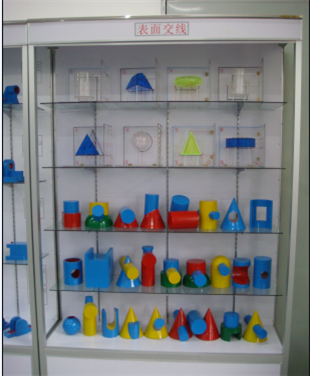

陈列柜中的模型

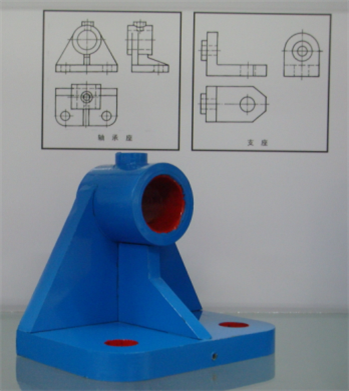

陈列柜中的模型
