绘图桌
[规格型号]: DB-R03
[产品名称]: 绘图桌
[价  格]: (学生桌)2500 (老师桌) 3000
[产品参数]:
[在线客服]:
QQ在线 QQ在线
产品介绍:

DB-R03 绘图桌


一.概述
  工程制图是工程界的语言,工程制图是理工科主要的技术基础课。如何更陆地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年的愿望。
绘图桌,可以创造个理想的、清新的制图环境与学习气氛,有利于教学计划的顺利实施与教学质量的提高。工程制图实训成套设备 包括学生制图桌、教师演示台、高亮度投影仪活动转椅及教学桌。
建筑工程制图室是建筑类专业的专业基础实验室,主要用于学生完成建筑识图、手工绘图等教学任务,旨在培养学生掌握建筑图纸的识图技巧和手工绘图的绘图方法,加强学生应用新技术、新方法的训练,提高学生发现问题、分析问题和解决问题的能力。
其中学生绘图桌经过多年的改进,现具有实用方便,配备齐全,轻巧大方,坚固耐用、拆装方便等特点。
桌子右面可入置仪器、工具,下面抽屉供学习资料、工具书等。
教师用的绘图桌,除上课时供操作投影仪使用外,主要用于辅导学生时现场批改作业及示范教学用。
绘图桌经使用后,深受广大师生欢迎,改变了以往上下课搬图板或绘图没有图板,在寝室随处画等现象,大大提高了绘图效率,改善了图面质量,全面提高教学质量。
绘图桌不但适用于制图教学,也同样适用于继课程的设计及毕业设计。
对于非机,非土类专业,使用2号以下的图幅,可选用小号制图桌,这样占地面积相应减小,附件也适当减少。本系列绘图桌除适用于大中专技校以及各类职业学校外,各设计科研单位及工厂企业的技术部门均可使用或稍加改进后使用。

工程制图桌

工程制图教师桌
工程制图教师桌

绘图桌
工程制图学生桌



绘图桌

绘图桌

绘图桌






工程绘图桌



工程绘图桌

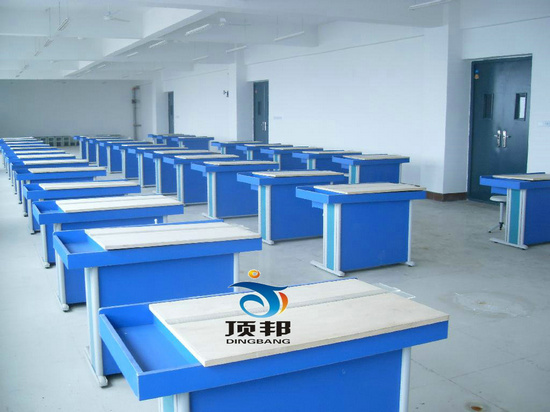

案例:

工程制图实验室设备

工程制图桌


绘图桌

主要参数:
1、 绘图板:
规格:900mm(长)×600mm(宽)×20mm(厚);
材质:板面为双面三层椴木胶合板;
板面内框架为十字龙骨。
2、 绘图桌:
规格:1100mm(长)×620mm(宽)×730mm(高);:
钢木结构,桌体材料选用16mm厚优质双贴面三聚胺板,桌体板截面选用优质PVC胶封;
台面下有两个抽屉,可放置文具、资料等;
面板下面有升降架,规格为685mm×485mm,材质合金,厚度1mm,面板倾角具有0-45°范围可调;
桌体下部左右两边为1.2mm厚度的钢质支撑架连接。
3、钢架结构绘图凳:
塑钢升降凳,PVC座面,钢管身,管身钢材厚度1mm,烤漆处理;
凳面厚6mm,底座三锥形设计;
整体高度45cm。


工程制图桌配置清单


序号 项目 设备及器件配置 数量
1 教师桌(含凳) 153*90*80cm
2 教师用设备 1、120cm丁字尺
2、120×90cm零号绘图板
3、精密绘图仪器(12件)
4、高亮度书写投影仪
5、投影薄膜
6、银幕
7、制图基本技能挂图(16张)
8、活动转椅
9、工程制图模型(38件)
10、 25cm曲线板
11、 30cm多用斜边三角板
12、 美工刀
13、 三棱比例尺
14、 多功能模板
15、 大圆弧
16、不锈钢多用擦图片
17、画圆模板
18、绘图铅笔(5支)
19、81A绘图笔
3 学生桌(含凳) 110*62*73cm
4 学生用设备 1、 90cm丁字尺
2、 90×60cm一号绘图板
3、 精密绘图仪器(5件)
4、 25cm曲线板
5、 30cm多用斜边三角板
6、 美工刀
7、 三棱比例尺
8、 多功能模板
9、 大圆弧
10、不锈钢多用擦图片
11、画圆模板
12、绘图铅笔(5支)
13、81A绘图笔




友情提示:

1、货品验收:阁下收货时请检查绘图桌的货品外观,核实绘图桌的数量及配件,拒收处于受损状态的绘图桌;

2、质保:顶邦将为阁下提供绘图桌产品说明书内的质保条件和质保期,在质保范围内提供对绘图桌的免费维修,超出条件承诺时提供对绘图桌的有偿维修;

3、退换货:阁下单方面原因导致的绘图桌选型错误或绘图桌购买数量错误,造成绘图桌的退换货要求,将不被接受;

4、货期:绘图桌的发货期为参考值,如您需要了解绘图桌的精确货期,请与顶邦的销售人员联系;

5、如阁下对绘图桌有任何疑问,请致电:021-36334717 ,我们将由专业人士为您提供有关绘图桌的咨询。
