一、 概述
  家用电器维修实训装置是根据《中华人民共和国教育行业标准（电子技术应用专业仪器设备配备标准）》，教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，结合家用电气设备调试与维修职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。


二、技术要求
　　1、工作电源：AC220V±5% 50HZ
　　2、安全保护：漏电保护（动作电流≤30MA），过电流保护，熔断器保护
　　3、最大输入额定功率：1200W
　　4、环境温度：－10℃~60℃
    5、尺寸：1600MM*70*1500MM
　 *6、智能电源管理系统
分别测量系统机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；
1）具有短路、过流、过压、欠压、失压、功率限定6大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过清除故障后，才能上电成功
*2）采用2.5寸液晶面板实时监控设备运行情况，提能实时监测电压、电流、功率、电能等参数，液晶触摸屏监测数值。
3）阀值值设备：短路、过流、过压、欠压、失压、功率等阀值设定
4）短路保护：保护设备电流大到3倍时同，0.3秒内瞬间跳闸
5）漏电保护：当漏电值到达设定值1％时，系统0.1秒内瞬间断电。
过载保护：防止设备着火保护，当负载到达设定值5％时，系统0.1秒内瞬间跳闸。
6）过压保护：有效防止设备损坏，当电压达到时270V时，系统0.5秒内瞬间跳闸。
7）欠压保护：有效防止设备损坏，当电压达到时165V时，系统0.5秒内瞬间跳闸。
8）强制故障锁定功能：发生故障导致跳闸时，人为无法上电，只能通过清除故障后，才能上电成功
9）故障查询：一键故障可查询历史故障源
10）故障测试功能：可在线测试出系统中不安全的用电功能，用一键故障可查询可排除故障源
    11）手自动功能：手动、自动自由切换

三、设备功能特点　

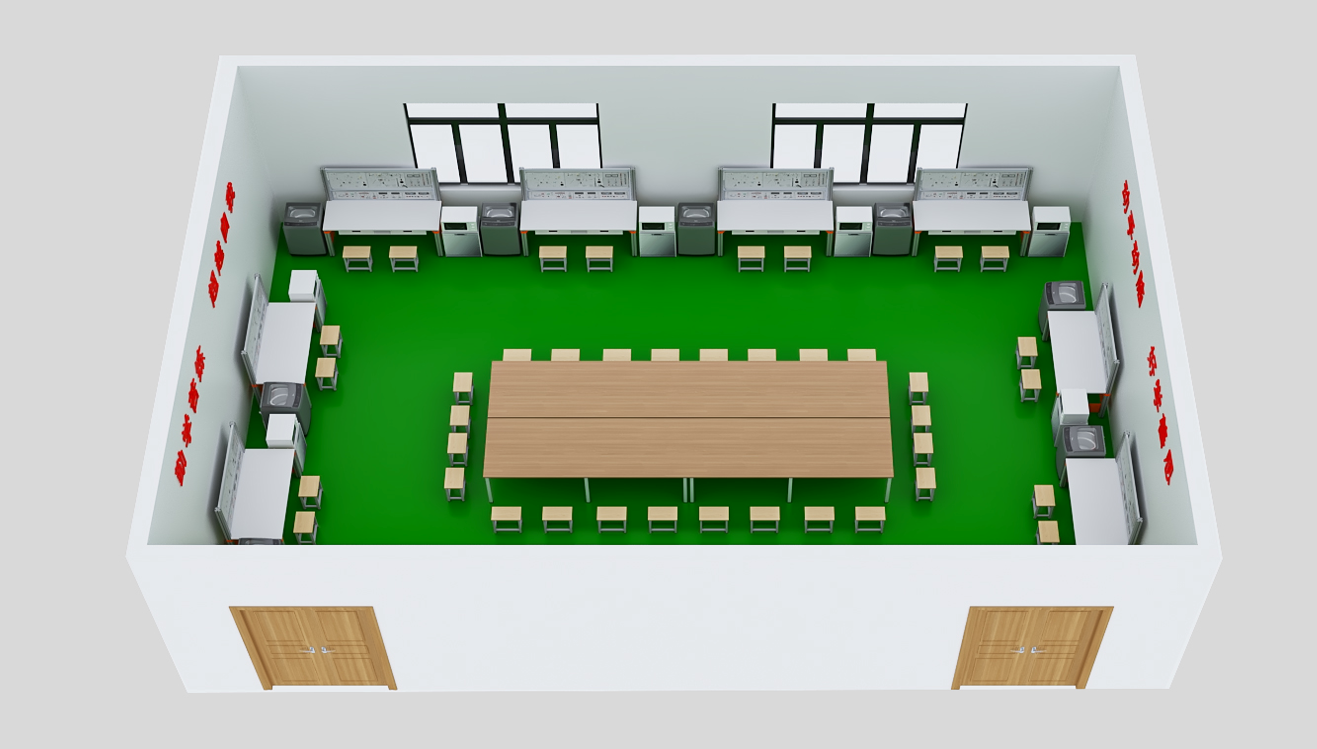

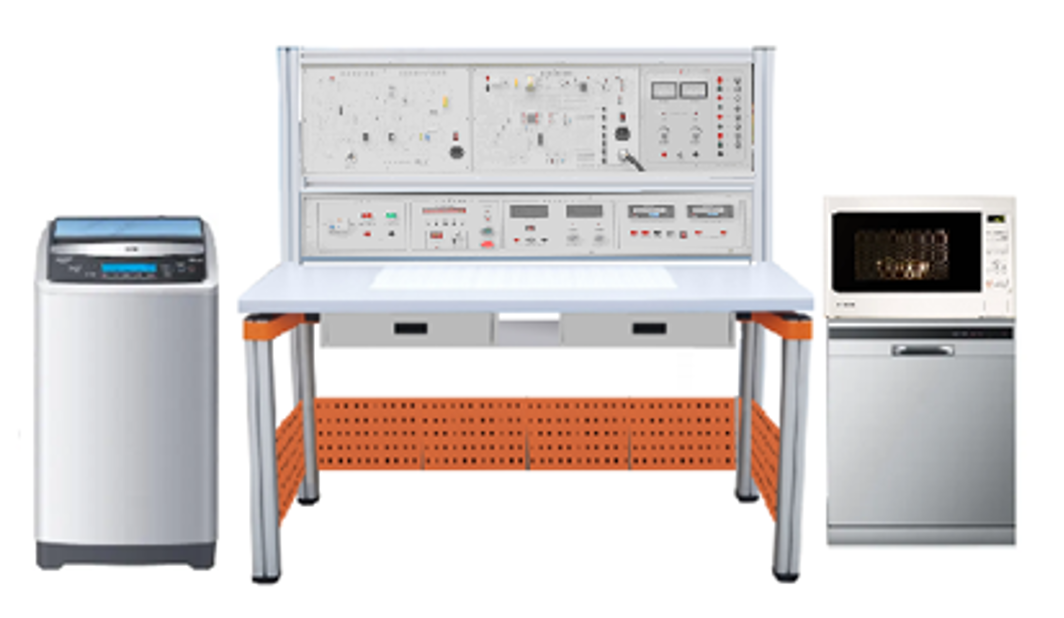

*1、实验桌结构：实验桌规格为1600（长）*700（宽）*1500（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于300kg。实训装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌后面二支桌脚向上延伸，配上特制拉模成型的二根铝型材，组成电气实验挂箱支架。支架与主机箱实验挂箱配套，上下方便，左右移位自如。

2、电气控制挂箱模块：
每个模块有独立控制模块挂挂箱，采用敞开式实训板，板上有完整的安装线路图、测试点调整点，包含全自动洗碗机控制原理图、模拟故障开关、测试点。可测量各个关系点电压。模块与实物之间可以不连接，可独立完成实训。了解家用电器控制原理，控制方式。模块包括
1）电子电风扇模块：
包含电子电风扇控制原理图、模拟故障开关、测试点。可测量各个关系点电压。
2）微电脑控制电饭锅：
包含微电脑控制电饭锅原理图、模拟故障开关、测试点。可测量各个关系点电压。
3）微波炉：
包含微波炉控制原理图、模拟故障开关、测试点。可测量各个关系点电压。
4）电子消毒柜：
包含电子消毒柜控制原理图、模拟故障开关、测试点。可测量各个关系点电压。
5）全自动洗衣机：
包含全自动洗衣机控制原理图、模拟故障开关、测试点。可测量各个关系点电压。
6）全自动洗碗机：
包含全自动洗碗机控制原理图、模拟故障开关、测试点。可测量各个关系点电压。
3、家用电器实物：
装置配套有一套真实的家用电器装置，实可独立折装，也可以引线出来接入电气控制板，从而完成不同主板之间替换，并了解各种常用家用电器系统的结构，工作原理、组成模式。家用电器包括：
1）电子电风扇：1个
2）微电脑控制电饭锅：1个
3）微波炉：1个
4）电子消毒柜：1个
5）全自动洗衣机：1个
6）全自动洗碗机：1个

*4、通用负载：
由于家电器的工作模式决定，所有电器控制系统的工作时间周期长，不方便学生实训，本装置设计了一套模拟负载电路。
装置配套有一套模拟负载电路，可以作为电子电风扇、微电脑控制电饭锅、微波炉、电子消毒柜、全自动洗衣机、全自动洗碗机的模拟负载，可以在一个很短的周期内，一次或者多次完成每一个的家用电器实训。
5、智能考核系统
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
  1)、 控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
  2)、驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
  3)、 手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
  4)、手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
  5)、可通过 PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
  6)、可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
  7)、 所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
  8)、用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。


四、实训挂件
实训挂件洗衣机模块，电风扇模块、、全自动洗碗机模块、微波炉模块。微电脑电饭锅，电子消毒柜模块模块挂件均可设置故障点、完成排除故障等实训内容。
1、 智能控制电饭锅
 微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
 微电脑控制电饭锅结构的认识及拆装
 微电脑控制电饭锅能量转化，温度传导的工作原理
 微电脑控制电饭锅加热，保温相互转换及工作原理
 微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
 微电脑控制电饭锅的常见故障及维修
 微电脑控制电饭锅控制电路常见故障的检测及维修

2、微波炉
微波炉主要元器件，控制芯片，显示器件的认识与检测
微波炉结构的认识及拆装
微波炉加热的原理分析及实物演示
     微波炉微波产生电路的常见故障及检测维修
控制电路及定时电路常见故障与检测维修
微波炉电压转换电路的常见故障及检测维修
微波炉保护装置的检测与维修
微波炉常见故障的检测及维修

3、全自动洗衣机
全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
全自动洗衣机机械结构的认识及拆装
进水、排水常见故障的检测和排除
洗涤、脱水常见故障的检测和排除
全自动洗衣机程控器的检测
电机及电机控制故障的检测和排除
机械传动系统的常见故障及检修
集成控制电路检测和故障分析排除
漏电安全防护报警系统故障分析和排除

4、电子电风扇
    结构拆卸分析、
    元器件识别检测、
常见典型故障分析排除

5、电子消毒柜
   结构拆卸分析、
    元器件识别检测、
常见典型故障分析排除

6、自动洗碗机
常用元器件、传感器及控制芯片的认识和检测
机机械结构的认识及
进水、排水常见故障的检测和排除
洗涤、脱水常见故障的检测和排除
过程控器的检测
电机及电机控制故障的检测和排除
机械传动系统的常见故障及检修
集成控制电路检测和故障分析排除

五、装置清单

序号	名称		数量
1	实验屏		1个
2	实验桌		1张
3	学生凳		2张
	一 实训挂箱
4	A	电子电风扇实训挂箱	各1个
	B	微电脑控制电饭锅实训挂箱
	C	微波炉实训挂箱
	D	电子消毒柜实训挂箱
	E	全自动洗碗机实训挂箱
	F	全自动洗衣机实训挂箱
		二 实物电器配置
5	电子电风扇		1台
6	微电脑控制电饭锅		1台
7	微波炉		1台
8	电子消毒柜		1台
9	全自动洗碗机		1台
10	全自动洗衣机		1台
11	指导书		1本
12	连接线		20根
