| 执 行 机 构 | |||||
| 名称 | 单位 | 数量 | 技术参数 | 型号 | 产地 |
| 智能电动调节阀 | 只 | 1 | 电动调节阀是新一代超小型电子式一体化直行程电动调节阀。采用精小型电动执行器伺服放大器，它以220V交流电源为驱动电源，输入标准的4～20mADC控制信号，经伺服放大器控制，使电机带动减速器运行而产生轴向推力，使阀芯移动，改变阀门的开度，达到对液位，流量等工艺参数的调节，从而实现自动控制的目的。超小型直行程单座电动调节阀。广泛应用于电力、暖通中央空调、冶金、轻工等行业的自动化控制系统，更适用于高校教学和科研设备。 阀体为铸铁材质，阀芯为不锈钢材质，国标法兰安装，DC4～20mA电流信号控制，工称通径DN15。该调节阀为直行程气动控制调节阀，具有精度高、技术先进、体积小、重量轻、推动力大、耗气量少、可靠性高、操作方便等优点。由控制器直接发送模拟信号控制阀门定位器，阀门定位器驱动执行机构动作，使用和校正都非常方便；电源为单相220V，控制信号为4～20mADC或1～5VDC，输出为4～20mADC的阀位信号，使用和校正非常方便。 | QSTP-16K | 上海江浪 |
| 磁力泵 | 台 | 1 | 本装置采用磁力驱动是泵，流量为30升/分，扬程为8米，功率为180W。泵体完全采用不锈钢材料。本装置采用两只磁力驱动泵,一只为二相380V恒压驱动，另一只为三相变频220V输出驱动。 |
上海西山MP-55R-220 上海西山MP-55R-380 |
上海 |
| 交流变频控制 | 台 | 1 |
1、交流变频器电压和功率范围： 2、200-240 V，± 10%，单相交流，0.75KW； |
FR-D720S-0.4Kw-CHR | 三菱 |
| 单相可控硅装置 | 套 | 1 |
1、输入电压为交流220V 50Hz，负载10A。 2、控制输入信号为4-20mADC或0～5VDC可选。通过改变控制信号的输入来控制强电的输出，最终控制加热管加热。 3、移相角范围 150°~0°。 |
DTY-220D25E | 杭州 |
| 加热环 | 只 | 1 | 功率：1800W，220VAC。 | 定制 | 上海顶邦 |
| 传 感 变 送 器 | |||||
| 扩散硅压力（液位）变送器 | 只 | 4 | 4个液位变送器分别用来对三个水箱的液位进行检测，其量程为0～5Kpa，精度为0.5级。工作电压为DC24v，G1/2″外螺纹。采用工业用的扩散硅压力变送器，带不锈钢隔离膜片，同时采用信号隔离技术，对传感器温度漂移跟随补偿。 | YC801 | 上海顶邦 |
| 涡轮流量计及流量变送器 | 套 | 2 | 涡轮流量计分别用来对由电动调节阀控制的动力支路、采用标准二线制传输方式，工作时需提供DC24V直流电源。流量范围：0～1.2m3/h；精度：1.0%；输出：4～20mA。 | LMGY-10 | 合肥福斯达 |
| 控 制 单元 | |||||
| PLC-1500 | 台 | 1 | CPU 1512C-1 PN, 250 KB程序，1 MB数据；48 ns；集成2x PN接口；集成 32 DI/32 DO, 5 AI/2 AO, 6 HSC@100kHz | PLC-1200 | 西门子 |
| 其 它 设 备 | ||||||
| 实验用淡蓝色透明有机玻璃水箱 | 只 | 3 |
1、采用淡蓝色优质有机玻璃由几部分组成，工作槽需要稳定； 2、水箱底部均接有扩散硅压力变送器，对水箱的压力和液位进行检测和变送。水箱上部全部带开口，方便清洗。上水箱半径：11cm，高度30cm；下水箱半径:12.5cm，高度30cm。 |
DBCD-1 | 上海顶邦 | |
| 不锈钢温控实验箱 | 只 | 1 | 由加热箱、加热环、Pt100、温度变送器组成，加热箱内无水断电保护装置，也防止温度干烧。 | DBCD-2 | 上海顶邦 | |
| 不锈钢储水箱 | 只 | 1 | 内有独特的结构设计和不锈钢过滤网，拆洗方便，采用1.5厚304不锈钢板制成，容量为150L以上,储水箱内部有过滤网罩，如果要清洗水箱内部的污垢可以把过滤网罩卸下来，以防杂物进入水泵和管道。水箱的上部和底部装须有注水不锈钢阀门和不锈钢排水阀门，方便实验用水的更换。 | DBCD-3 | 上海顶邦 | |
| 电磁阀 | 套 | 1 | 电磁阀安装在电动调节阀的旁路，电磁阀工作压力：最小压力为0kg/cm2，最大压力为10kg/cm2；工作温度：－5～60℃。工作电压交流220v。 | 2W系列 | 温州德力西 | |
| 接触器 | 只 | 2 | 220V交流接触器 | CJX2-09 | 正泰 | |
| 盘管 | 只 | 1 | 模拟工业现场的管道输送和滞后环节，在盘管上有三个不同的温度检测点，它们的滞后时间常数不同，在实验过程中可根据不同的实验需要选择不同的温度检测点。盘管的长度为20米，直径为DN15.盘管的出水通过手动阀门的切换既可以流入锅炉内胆。 | DBCD-4 | 上海顶邦 | |
| 阀门 | 只 | 2 | 整个系统管道由敷塑不锈钢管连接而成，其中储水箱底部装有出水阀，当水箱需要更换水时，把出水阀打开将水直接排出。 | DN15 | 永德信不锈钢球阀 | |

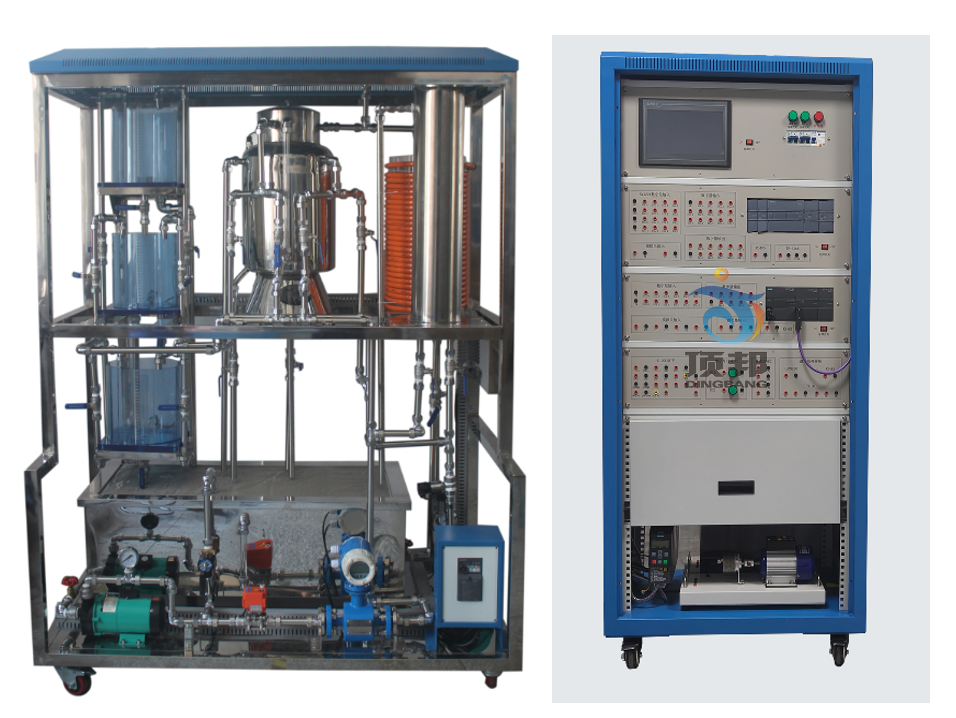

| 实验对象：不锈钢支架 | 套 | 1 |
1、304不锈钢管焊接而成； 2、尺寸：1.8×0.8×1.8（m），承重250kg，结构为全不锈钢焊接框架结构。1800mm（高）×2000mm（长）×800mm（宽）；采用全开放式设计，美观大方，操作维护方便。 |
DBCD-5 | 上海顶邦 | |
| 锅炉 | 套 | 1 | 需有1800w二相电加热管加热的常压加热炉，容量为1升。包括加热层（锅炉内胆）和冷却层（锅炉夹套），均由304不锈钢精制而成，主要完成相关的温度实验。做温度实验时，冷却层的循环水可以使加热层的热量快速散发，使加热层的温度快速下降。冷却层和加热层都装有温度传感器检测其温度，可完成温度的定值控制、串级控制，前馈-反馈控制，解耦控制等实验。控制精度在误差5%以内。 | DBCD-6 | 上海顶邦 | |
| 控制系统实验平台 | 套 | 1 |
实训操作台架：外型尺寸为600mm×600mm×1750mm（长*宽*高）提供执行机构及I/O信号接口面板：所有信号采用国际标准的IEC信号。提供执行机构接口有三相可控硅移相调压装置1只、提供电动调节阀1只、提供三相不锈钢磁力泵2只（变频泵1只、恒压泵1只）、提供电磁阀标识1只、提供智能电动球阀1只、提供变频器输入及输出接口及三相电加热管组成，另外电加热锅炉带有防干烧保护设备、磁力驱动泵防反转装置。各传感器接口有液位变送器3只，提供温度传感器5只、提供涡轮流量传感器2只、提供压力变送器1只。以上提供的各传感器检测及执行器控制信号在面板上的插座设计体现，便于学生自己连线组成不同的控制系统。 |
DBCD-7 | 上海顶邦 | |
| 软 件 系 统 | ||||
| 组态软件 | 只 | 1 | TIA V18 | 西门子 |
| 控制软件 | 套 | 1 |
上位机控制软件由西门子博图TIA V18 WINCC编写。 西门子博图TIA V18 的 WinCC 是 西门子自动化 软件中用于 人机界面 （HMI）开发的核心组件，主要用于创建可视化监控界面。 核心功能 WinCC V18支持动态图形设计，可生成包含仪表盘、趋势图、报警窗口等元素的交互式界面。其 Unified 版本支持与 STEP 7 V18协同工作，自动同步PLC程序变更到HMI界面，实现"一键更新"功能。 |
昆仑通态 |
