光电传感器实验箱
[规格型号]: DB-CSY992
[产品名称]: 光电传感器实验箱
[价  格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微  信]: 13817525788
产品介绍:
一、产品简介
DB-CSY992光电传感器实验箱是本公司多年生产传感技术教学实验仪的基础上,为适合光电子、信息工程、物理电子技术等专业教学内容的需要,最近推出的光电类教学实验装置,是进行光敏器件和光电传感器特性及应用实验的基本设备,是光电子技术的基础实验。

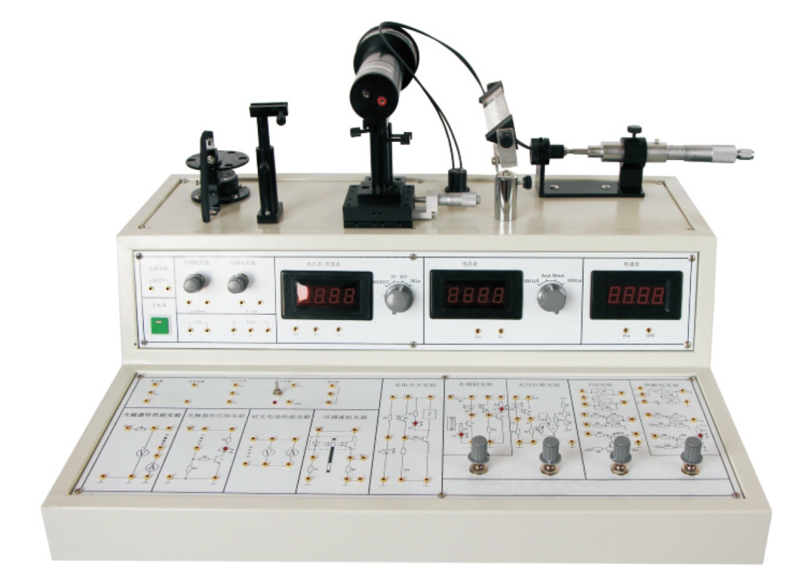

光电传感器实验箱
(主机)
传感器收纳箱
(收纳箱)

二、产品特点
光电传感器实验箱目前选用的实验内容大部份是光电基础实验。重点分析光敏器件及光电传感器的特性和应用场合。学生通过实验应了解特性,学会合理地选择传感器,掌握检测的原理和方法。
光电传感器实验箱集中了目前常用的光敏器件和光电传感器,采用了一体化设计,可适用不同专业的学生做实验。实验仪上备有各种常用的稳压电源,电压、电流、照度等显示表。
可用于学生进行毕业设计和课题制作。
三、产品组成
DB-CSY992光电传感器实验箱主要有主机、传感器与器件、光源等部分组成。
(一)、主机:由大面板、小面板和顶板。供电电源AC220V,50Hz。额定功率200W。
1、大面板:各类实验电路
2、小面板:
1)各种直流稳压电源和恒流源。
0~15V连续可调直流稳压电源。
0~5V连续可调直流稳压电源。
±15V、+5V稳压电源。
AC12V 交流电源
0~20mA连续可调恒流源
2)显示表:
电流表:DC20μA、200μA、20mA 、200mA(量程四档切换)
电压表:DC200mV、2V、20V(量程三档切换)
光照度计:1-1999Lx
3、顶板
顶板:由安装架、支架、滑轨等组成。
(二)、传感器与器件
1、 光敏电阻(cds 光敏电阻、额定功率:100mW、暗阻≥1MΩ、tr  20mS 、tf   30mS、λp:580nm)
2、 光敏二极管(Vr:20v、I D<0.1μA、IL:50μA、tr  tf :10ns λp:880nm)
3、 光敏三极管(VCEO:50v、I D<0.1μA、IL:5mA、tr  tf :15ns λp:880nm)
4、 硅光电池(VOC:300mv、I D<1×10-8μA、ISC:5μA、λ:300-1000nm、λp:880nm)
5、 反射式光耦(输入:IFM=20mA、VR=5V、VF=1.3V  输出:VCEO=30V、ICEO=0.1μA、VCES=0.4V  传输特性:CTR(%)=5、 tr  tf :5us)
6、红外热释电报警器(已安装在大面板上)
7、光照度计(1~9999lx)
8、Y型光纤:导光型近红外发射——接收传感器,可测量位移、转速、振动等,连接于仪器下方大面板的光纤入口处,多模光强型,量程≥2mm,在其线性范围内精度5%;
9、PSD位置传感器:一维半导体式光点位置敏感器件,测试范围≤10mm,灵敏度≥0.01mm,精度1%;
10、普通白炽灯
11、普通发光二极管
12、红外发射二极管(VR :5V、VF:1.4V、IR:10uA、PO:2mw)
13、半导体激光器(波长:635um、功率1-3mw)
14、可调速斩光器
15、滤色镜:六种波长400mm、470mm、530mm、560mm、600mm700mm
16、色散棱镜
17、光源装置筒:安装各色光源

(三)、实验仪器尺寸
光电传感器实验箱尺寸为:520×390×300(mm)。
四、实验项目
实验一  光源基础知识实验
实验二  光敏电阻光电特性实验
实验三  光敏电阻伏安特性实验
实验四  光敏电阻光谱特性实验
实验五  光敏二极管的特性实验
实验六  光敏二极管伏安特性实验
实验七  光敏三极管特性实验
实验八  光敏三极管光照实验
实验九  光电池实验
实验十  可调速斩光器实验(透射式)
实验十一  红外线反射式光电开关(光耦)
实验十二  热释电红外传感器实验
实验十三  光源及光调制解调实验
实验十四  激光定位实验
实验十五  光纤位移传感器实验
