泵阀拆装实训装置
[规格型号]: DB-SX219
[产品名称]: 泵阀拆装实训装置
[价  格]: 询价
[产品参数]: 请联系客服
[在线客服]: QQ在线 QQ在线
[微  信]: 13817525788
产品介绍:

一、概述

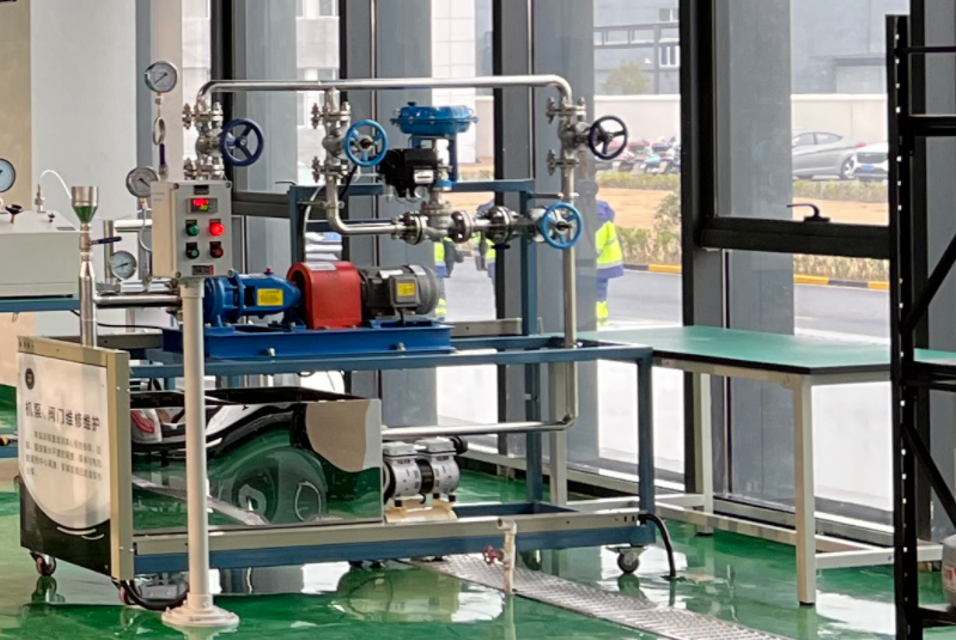

泵阀拆装区域设有多种维护维修场景,配备与化工生产相适应的管路、机泵、换热器、阀门、工段、塔器、反应釜设备及设备零部件,可实现对机泵、换热器、管路等多种常用维护维修设备的教学,能够开展化工设备实物、总成、组件的拆装及故障检维修技能实训与考核。
泵阀拆装实训装置主要由单台工业离心泵以及配套备件、拆装工具、工作台、工具材料货架、工具箱等构成,不仅可以锻炼离心泵拆解、组装、校正能力,还可以实训泵体的安装,轴承、轴密封的更换检维修作业项目。
泵阀拆装实训装置

技术参数
电源:三相五线 AC 380 V±10%  50Hz;
最大输入总功率:3.5kW;
最大堵转电流:50A;
额定输入电流:10A;
漏电动作电流:≤30mA;
安全保护措施:具有过压、过流、过载、漏电、接地四种保护措施,符合国家相关标准。

三 、特点:
1、泵阀拆装实训装置结构单元由化工生产常见的典型离心泵组成,包含电机、联轴器及其配套备品备件,其中叶轮各包含一组闭式、半开式、开式,轴密封装置各包含一套填料密封与机械密封,能够让学生直观了解离心泵叶轮、蜗壳、轴承、密封、联轴器、电机等组成单元与泵体结构,掌握离心泵工作原理与操作规程与操作注意事项。
   2、泵阀拆装实训装置能够实际训练学生拆卸和回装离心泵:包含蜗壳、叶轮、泵轴的拆卸与回装,泵轴、联轴器与电机的组装,泵安装水平度的调整,泵体与电机安装的中心调准,安装完成后的盘泵作业等。
   3、泵阀拆装实训装置可用于考察学生离心泵拆卸与回装能力、备品备件选择能力、泵安装调整水平的能力、泵轴中心调整能力以及整体作业任务完成情况等业务素质,并包含相应培训教材、操作方案与操作步骤以及对应的评分标准,便于考察学员对泵整体安装熟知程度与操作能力。
  4、 泵阀拆装实训装置提供足量的备选配件、拆装工具、运行检验等工具设备。

四、装置主要配置
    1、泵阀拆装实训装置要求配置,离心泵型号:IH50-32-125,转速:2900r/min,流量:12.5(m3/h) 扬程:20(m),功率:2.2KW
    2、装置设备中凡是与介质接触的管路、管件、阀门、泵,管道应符合化工管道标准。
    3、就地仪表精度要求不低于1.5级,变送器精度要求不低于0.5级。
    4、泵阀拆装实训装置配置不锈钢循环水槽,壁厚应不小于1mm,容积不小于80L,材质为不锈钢304。
    5、泵阀拆装实训装置配置不同类型阀门,泵进口管道配置闸阀和过滤阀(规格DN25),泵出口回路管道配置止回阀、截止阀、球心阀、闸阀等(规格DN25),阀门材质不锈钢304。
6、装置采用的螺丝均用不锈钢材料。
7、气动调节阀:DN25
8、气源:220V/1
9、配套工具
10、装配台:1200*700*600MM
五、实训项目:
1、锻炼学生识读离心泵结构图的能力,让学员深入了解掌握离心泵内部结构与组成、运行工艺、操作规程。
2、学员能根据提供的构造图,准确识别离心泵以及其配套备品备件规格型号及数量,,其中包含叶轮、泵轴、密封与联轴器等,并编制材料清单,并能根据材料清单正确领取所需材料。
3、学员能准确列出离心泵以及配套备品备件组装所需的工具和易耗品等零件清单,并正确领取工具和易耗品。
4、学员能正确按步骤进行离心泵的组装,掌握离心泵组装与维护所常见工具的正确使用方法。
5、学员能正确按要求进行离心泵的安装,掌握离心泵安装时水平位置的调整、中心轴线的调整等方法。
6、气动阀的调试、掌握气动阀组装与维护所常见工具的正确使用方法。
7、锻炼学生识读气动阀结构图的能力学员深入了解掌握离心泵内部结构与组成、运行工艺、操作规程。
