洞道干燥实验设备,洞道干燥实验装置

2020-09-30 07:27
洞道干燥实验室是让空气由鼓风机送入电加热器,经加热后流入干燥室,加热干燥室料盘中的湿物料后,经排出管道通入大气中。随着干燥过程的进行,物料失去的水分量由称重传感器转化为电信号,并由智能数显仪表记录下来(或通过固定间隔时间,读取该时刻的湿物料重量)。
实验步骤:

(1)放置托盘,开启总电源,开启风机电源。

(2)打开仪表电源开关,加热器通电加热,旋转加热按钮至适当加热电压,在U型管中加入一定水量,并关注干球温度,干燥室温度(干球温度)要求达到恒定温度75℃一段时间后(5min),这时仪器工作状态已稳定,读取干燥容器的质量。

(3)将待干燥物料黄豆加进干燥容器中,刚好铺满一层即可。将容器小心地放置于称重传感器上。放置待容器时应特别注意不能用力下压,因称重传感器的测量上限仅为300克,用力过大容易损坏称重传感器。

(4)记录时间和脱水量,间隔一定时间记录一次重量数据,并记录干球温度和湿球温度,实验开始时采集数据尽可能密集些。

(5)等待干燥物料恒重时,一般每分钟失水小于0.1g,即为实验终了时,关闭仪表电源,注意保护称重传感器,非常小心地取下干燥物料。

(6)关闭风机,切断总电源,清理实验设备。

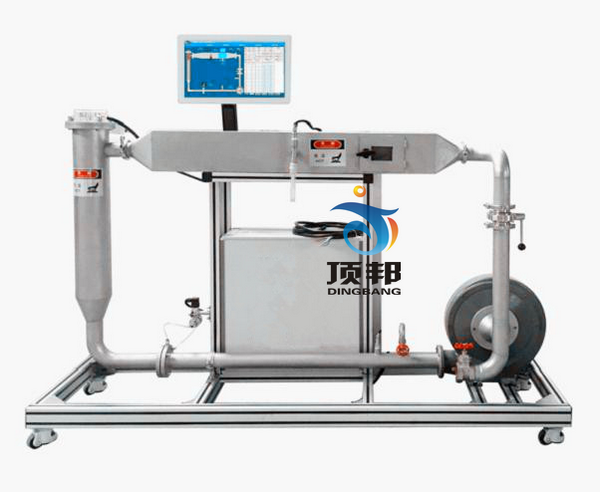

DB-GZ/DD 洞道干燥实验装置

洞道干燥实验装置

技术指标 说 明
装置特点
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造,所有装备均进行精细抛光处理,体现了整个装置的工艺完美性。
4、装置布局合理,干燥箱、管道采用不锈钢制作,装置支撑一体形成柜式推车。干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行,风道入口装有气流均布板。
5、装置设计可360度观察,实现全方位教学与实验。
6、实验除可直接在控制柜进行所有操作外,还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式,配套实验数据采集及数据处理软件。数据可通过U盘导出,可连接打印机打印数据。装置能够实现手动和自动无扰切换操作,并安装安全联锁保护和自动报警装置,保证设备正常安全运行。
装置功能 1、掌握恒定干燥条件下物料的干燥曲线(X-τ)和干燥速率曲线(U-X)的测定方法。
2、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。
3、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。
4、测定不同干球温度、不同风量下的干燥曲线和干燥速率曲线;
5、采用新颖的湿球温度测定方法,消除水分对干燥介质的影响和频繁加水对实验结果的影响。
6、全触摸集成化控制总成,实现高稳定数据监控与分析,数据加密。
设计参数 空气流量:40--100 m3/h、干燥介质温度可达100℃、常压操作。
实验物料含水量X:0.2-2.0。
干燥面积S:0.02-0.03m2
干燥速率U:0.5—2.5×10-4 [kg/(s·m2)] 。
物料临界含水量Xc:0.8。
公用设施 水:装置自带湿球温度加水瓶,实验前加入100ml水。
电:电压AC220V,功率4.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
气:空气来自风机,经加热器加热进入洞道干燥箱(自带气源)。
实验物料:自制粘布长方形物料,重约20g,外配设备:秒表。
对象组成 1、304不锈钢洞道干燥器: 长900mm,空气流通的横截面积0.0357 m2。前后内置空气均布器,耐高温透明视窗。
2、加热器:304不锈钢材质,加热功率3.0KW,自动控温。
3、304不锈钢管路、管件及阀门,风机管道与系统软连接以减震,风机的入口连接洞道干燥箱的出口蝶阀,洞道干燥箱的出口管道上安装三个蝶阀,分别控制进风、热循环风、放风。
4、单相矢量变频器,规格:(0-50)Hz。
5、湿球温度测量系统:采用引出式湿球温度测量方式。
6、标准孔板流量计:304不锈钢材质,流量系数0.60,环隙取压,孔板喉径:50mm,压差传感器0~10KPa。
7、重量传感器:0-1000g,精度0.5级。
8、Pt100铂电阻温度传感器3支,分辨率0.1℃ 。
9、鼓风机:单相低噪声中压风机,功率为370W。流量800 m3/h。
10、电器:接触器、开关、漏电保护空气开关。
11、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
12、模拟模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
13、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式,功能:温度信号采集换算。
14、采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存2G,功能:中央处理器数据显示控制。
15、额定电压:220V,总功率:4.0KW。
16、外形尺寸:1800×550×1700mm(长×宽×高)外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
17、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套,包含安全警示标识,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生工程化理念。
测控组成 变量 检测机构 显示机构 执行机构
干燥风量 孔板流量计 触摸屏 变频器
湿物料量 重量传感器 触摸屏
干球温度 Pt100铂电阻 触摸屏
湿球温度 Pt100铂电阻 触摸屏
加热室温度 Pt100铂电阻 触摸屏 固态调压模块
