楼宇智能化安防门禁实训装置,楼宇安防实训设备

2023-06-07 08:53

楼宇智能化安防门禁系统实训考核装置

设备组成及功能参数

(一)系统实训功能:

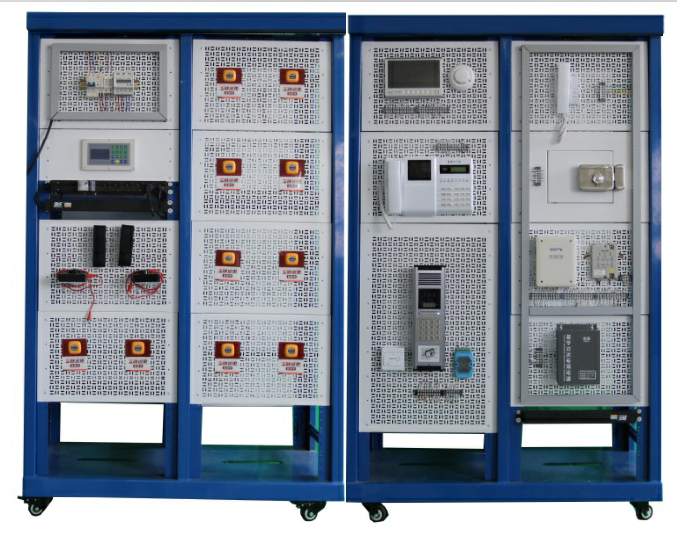

1、装置组成:楼宇实训屏采用开放式机结构设计,采用喷塑开机架+网孔板结构,配有常用电源控制开,能对各系统进行供电、接线、调试运行和维护实训和考核。实训开还设有四个万向轮和四个固定调节机构,便于移运和固定,有利于实训室布局。

2、系统模块可由视频监控板块、入侵系统模块、门禁模块、对讲模块、巡更模块、视频视区模块、智能考核等,从而让学生轻身体验各系统防范系统的原理与操作、接线、为一体的综合性实践人才。是现在弱电工程系统的理想之选实训实备。

(二)设备参数及性能:

1、装置组成:楼宇对讲实训系统控制对象采用防真门模型,整个实训主要由对讲主机、联网板、可视电源、可视户机、网络控制器、管中心机系统等组成

2、可视对讲系统实训功能:能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接,电控锁、灵性锁的工作原理及安装调试,楼宇对讲及门禁系统管理机的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与一卡通及小区系列中的其它设备联网进行各种综合实训。

3、物联式电子巡更系统

3.1、模块系统组成:离线式电子巡更系统整个实训装置主要由巡更棒、人员钮、信息钮、充电座、电脑中心软件系统等组成。

3.2、系统概述:管理人员承担着项目治安维护的责任,一般保安管理的巡逻制度,靠保安管理人员在巡 逻的记录本上签到,既难以准确核对时间、地点,又不便于管理,如何保证保安人员按规定 的时间和地点巡逻,及时发现处理应急情况,是摆在物业管理人员面前的现实问题。

智能化电子巡更系统是利用世界最先进的感应式技术开发的巡更管理系统,是一种先进 的科学技术与严格管理结合起来的新型的巡更方式。

3.3、系统工作原理:离线式电子巡更系统是实现巡查管理最有效、最成熟、最科学、最稳定的工具之一,是 目前公认的最优秀的智能化巡更管理系统。在需要定时定点巡逻的位置设置一个类似钮扣电池的信息钮,固定在墙上,用于储存地 理信息位置,保安管理人员开始巡逻前,先用智能巡更器确认姓名、时间,然后开始巡逻, 在到达巡更点后,将智能巡更器近距离对着信息钮感应一次,智能巡更器就能将地点、时间 等信息读入并生成巡查记录储存起来,保安管理人员巡查完毕后,将智能巡更器插入智能通 讯座,只需几秒钟便可将巡查记录输入至计算机,并按照要求生成巡更报表,真实的反映了 巡逻的情况,杜绝了漏巡、多签的问题。

(三)技术规格:

1.电源输入:单相三线,AC220V±10%,50/60Hz;

2.安全保护:接地,漏电(动作电流≤30mA),过压,过载,短路,越级跳闸;

3.整机功耗:≤200W;

4.整机重量:≤100KG;

5.外形尺寸≧(宽×深×高):1200mm×700mm×1900mm。

、主要配置设备参数:

1、彩色可视数码ID刷卡主机:

对讲主机一套,选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心,还要具备下述功能和特点:

主机外壳采用不锈钢材料。

整体结构和内部结构设计合理,便于安装和维修。

主机板采用双面印刷电路板,键盘与主机板一体化,主机板和其他部分连接采用接插件,便于安装和维修。

分机和主机呼叫号码采用弹性编码模式,以适应各种不同结构的应用。

主机开锁密码由管理中心随意更改。

电源供应器为不间断直流稳压电源,当停电时电源供应器自动切换为蓄电池供电,设有蓄电池过充电和过放电和限流保护电路。

采取双组电源供电技术,即视频部分独立供电,提高视频部分的抗干扰性能。

采用视频放大器和分配器,使图像信号进行合理的阻抗匹配和达到远距离的有效传输,确保图像质量。

系统采用模块化设计,可视分机与非可视分机可兼容于同一个系统。

可视分机设有4防区报警控制器,报警器控制功能强,使用方便。

管理中心可连接个人电脑,使用智能小区管理系统软件。

可视对讲:主机呼叫分机实现可视对讲。

遥控开锁:分机和管理中心机可遥控开锁。

密码开锁:由管理员随意修改开锁密码。

管理中心呼叫/监视:管理中心可呼叫/监视主机,也可呼叫分机。

分机呼叫/紧急报警:分机可向管理中心呼叫/紧急报警。

监视:分机监视主机。

安防联网:分机内置的报警控制器所连接的探测器被触发后,自动向管理中心报警,分机连接的警号也发出报警声。

多性质防区:分机内置4防区,4个防区的性质分别为:延时防区 24小时防区。

分机报警密码撤布防及修改功能。

环境温度:-20~+55℃,相对湿度:45%~95%,大气压力:86~106Kpa,分机使用环境:环境温度:-10~+55℃,相对湿度:45%~95%,大气压力:86~106Kpa,外壳防护等级:主机:IP33,分机:IP30

音频特性:谐波失真:≤5%,应答通道信噪比:≥35dB,主呼通道信噪比:≥40dB,应答通道音频输出不失真功率≥100mW,主呼通道音频输出不失真功率≥5mW,振铃声压:≥70dB,视频特性:

摄像头:1/3”黑白广角CCD,内置红外LED照明,解析度>380TVL最低照度<0.1LUX。

黑白显示器:4”扁平CRT,解析度>450TVL。电源供应器:输入:交流220V±10%,输出:直流12V±10%(非电池供电时),电瓶:免维护蓄电池,一个12V7Ah。分机内置报警控制器:4防区。报警器主要参数:

四个防区,四个防区性质:24小时防区,延时防区,延时防区延时时间:30秒,密码撤布防功能,密码可修改。

、实训项目

1.门口机安装操作

2.可视分机安装操作

3.非视分机安装操作

4.各类探头的安装调试操作

5.按接线图系统接线操作

6.系统调试操作

7.分机设置号码操作

8.门口机呼叫分机操作

9.分机呼叫管理机操作

10.门口机与管理机间操作

11.软件报警处理设置操作

12.线路及设备故障的判断与处理

13.设计并安装一个简易应用系统

、配置单:

序号

组成

数量

1

开放式机架平台

1套

2

网孔板安装模块

8块

3

网孔板用膨胀固定件

100个

4

线缆管理架

2个

5

电源管理模块

1个

6

警示灯

1个

7

键鼠及其托盘

1个

8

对讲主机(彩色)

1套

9

可视电源

1个

10

可视户机(彩色)

1套

11

对讲户机

1个

12

层间分配器

1个

13

网络控制器

1套

14

管理中心机

1套

15

烟感探头

1个

16

灵性锁

1把

17

开门按钮

1只

18

门磁

1对

联巡更系统配置清单

序号

器材名称

主要技术参数

数量

1

人名钮(含底座)

原装TM钮,是巡检系统的基础,将高性能 集成电路芯片封装在不锈钢内,具有防水防震. 坚固耐用等功能,并内置不可修改的全球唯一 的ID码。

用于人员识别身份钮 材料:不锈钢

2个

2

信息钮(含底座

原装TM钮,是巡检系统的基础,将高性能 集成电路芯片封装在不锈钢内,具有防水防震.坚固耐用等功能,并内置不可修改的唯一 的ID码。

用于事件钮。 材料:不锈钢

10个

3

巡更棒(含皮套)

坚固的合金外壳,不锈钢触头,永不磨损, 水中读卡

枪式外形,美观大方

数据保存100年,可以存一万条数据。

2根

4

智能通讯座

数据通讯座与计算机通过USB连接

1台

5

巡更软件

--款功能多、实用的巡更巡检管理软件。 可依据实际情况,按计划,人员,地点,路线 等设置,而且使用过程中数据的分析、存贮、 备份都由软件自动完成。

1套

6

单口86型信息面板

单口86型信息面板

4个

7

86型底盒

86型底盒

4个

8

19英寸专用桥架及相关配件

19英寸专用桥架

1套

10

综合布线专用工具包



1套

11

明书



1册
