工业自动化工艺实训台

一、概述：
工业自动化工艺实训台主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线，接近工业现场，有利于培养学生的动手能力和操作技能。项目可自行确定，根据所选项目选择相应的元器件。

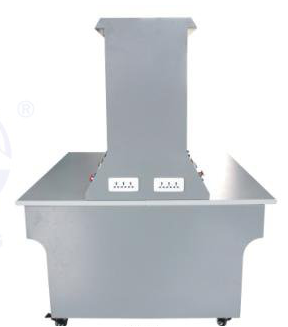

正面

侧面

二、特点：
1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
3、设有电压型电流型漏电保护器，并有单片机自动全程监控实训装置过载或短路，一旦发生即可自动切断电源，故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
4、实训台为四组型，每个工位配套独立电工仪表和电源，四个工位同时进行实训互不干扰。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1440mm×1050mm×1600mm
四、实训台配备
1、每一面设有起动、停止、急停功能。由过载和短路功能，一有情况能自动切断工作电源，故障排除复位后方可重新启动电源，确保设备和操作者安全。
2、每工位设有一个总电源开关，具有漏电保护功能，当漏电流达30mA时，保护装置动作。
3、提供单相、三相插座每组各一只。
4、每工位一路直流稳压电源：电压0-24V，电流3A，内置式继电器自动换档，多圈电位器连续调节，使用方便，有数字表指示。
5、每工位配置交流5A电流表3只，精度1.5级。
6、每工位配置智能型功率及功率因数表1只
7、实训桌：铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，并配有元器件储存柜及抽屉。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机Y/△自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转按钮线路
19．双重联锁的三相异步电动机正反转按钮线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机能耗制动控制线路
六、配置清单

序号	设备名称	规格型号	单位	数量
1	工作台	长1.44米、宽1.05米、高1.60米，4个万向轮带刹车	台	16
2	实训网孔板	650mm*570mm，4块，每工位一块板，双组双面，带安装固定辅材4套	套	16
3	供电电源	交流三相四线380±5%，50HZ	组	16
4	电源插座	每个工位一组，共4组多功能单相交流电源插座	套	16
5	交流电源	每个工位一组，共4组，三相四线交流电源，相电压220v，线电压380v	套	16
6	直流电源	0-24v可调，两个工位1组，共两组，前后各一组	套	16
7	人身安全保护	电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮等	套	16
8	低压电器设备	详见报价清单（表一）	套	16
9	三相异步交流电动机	品牌：正泰，型号1LE0001-0DA22-1AA4每工位1个，共4个，笼式，0.75KW，1500转以下	台	64

表一：低压电器设备（单套四工位的配置清单）

序号	设备名称	规格型号	单位	数量
1	接触器（带辅助触头）	型号LC1D09M7C，220V交流线圈，9A，型号LANN11N 一常开一常闭	套	16
2	热继电器	型号LRD16C，1常开、1常闭触点、带插座	个	4
3	按钮	每组3绿1红带灯，型号XB2BW33M1C（绿）、型号XB2BW34M1C（红）、 LED型平头按钮，带常闭辅助触头	套	16
4	选择开关	型号XB2BD33C 金属旋钮开关 3档自锁三位转换选择开关	个	4
5	时间继电器	型号REXL2TMP7，每组通电延时、断电延时各1个	个	16
6	继电器	型号RXM2LB2BD DC24V 5A继电器带底座、直流线圈	个	16
7	光电开关	型号XUM5ANSBL2	个	16
8	行程开关	2常开2常闭，型号XCK-J10541H29C	个	16
9	导轨	型号TH35-7.5(C45)，35mm标准导轨	米	4
10	线槽	25*25	米	16
11	端子排	TD20/40	个	16
12	1²导线	黄	米	400
13	1²导线	绿	米	400
14	1²导线	红	米	400
15	1²导线	蓝	米	400
16	按钮盒	型号XALB01C，塑料白色	个	4
17	单相电度表	DDS7777	个	4
18	三相四线有功电度表	DT862	个	4
19	功率因数表	型号 PM5350P，数显	个	4
20	电流互感器	型号LMZJ1-0.5-100/5	个	12
21	低压断路器	型号EA9RN4C2030CA4P、20A、带漏电保护	个	8
22	单相低压断路器	型号EA9AN2C10R、2P、10A	个	8
23	中间继电器	型号RXM2LB2BD，带指示灯带底座（型号RXZE2M114M）	个	40
24	开关电源	型号ABL2REM24045K 、100W、直流24V开关电源 DC24V	个	4
25	急停按钮	型号XB2BS542C、红色	个	4
26	旋转开关	触点可承受380V、2A，型号XB2BD21C、2档自锁自复位	个	4
27	荧光灯	T5 0.3m	个	4
28	节能灯	E27 大螺口	个	4
29	球形白炽灯	E27 25W	个	4
30	单联双控开关	型号A3E31_2A、白色	个	4
31	双联双控开关	型号A3E32_2A、白色	个	4
32	单相插座	型号A3E426_10UA、五孔、10A	个	4
33	声光控开关	型号5UH8223-6NC01	个	4
34	人体感应开关	型号E8331PIR4_WE_C1	个	4
35	触摸延时开关	型号5UH8224-4NC01	个	4
36	调光开关	家用86型	个	4
37	遥控开关	型号PTX-SK1/2/3	个	4
38	排风扇	型号FV-RV17U1	个	4
