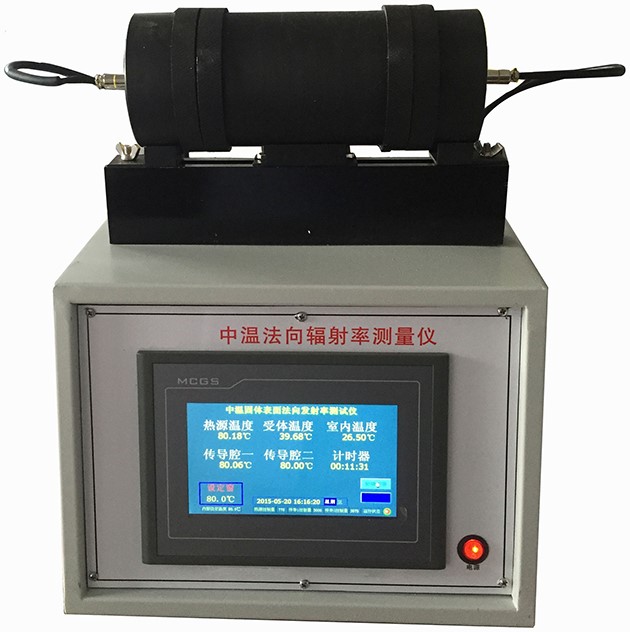

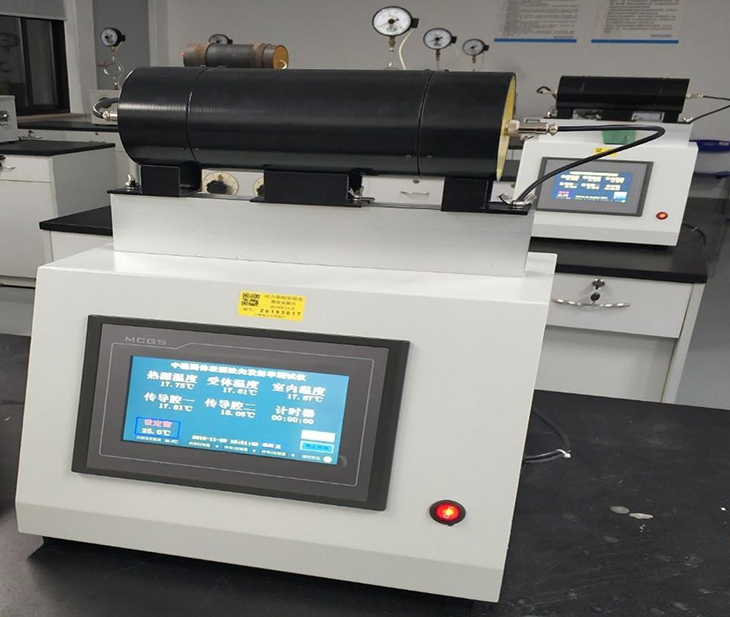

中温法向辐射率测量仪（数据采集型）
2022-11-20 09:50一、概述
中温法向辐射率测量仪、辐射就是指能量以电磁波或粒子的形式向外扩散。辐射传热广泛应用于航天事业,工业锅炉及太阳能集热器中,对材料表面覆盖涂层就是提高光谱吸收比的有效手段,也就是提高集热器效率的重要措施。本装置采用比较法测量物体的法向辐射率,通过热传导使热源与传导体的测量点稳定在同一温度上。
1、外形尺寸：450×250×400mm
2、工作电压：220V功率：800W
3、主要用途：利用比较法测试固体表面法向辐射时的物体黑度
4、主要配置：发射体、传导体、接受体、温度加热调节装置、DS18B20单线数字温度传感器及显示仪表、低压大功率开关电源保证了设备的安全操作、所有数据由7寸触摸屏同屏显示，便于观察每个数据的即时变化。配有RS23Z（PC数据输出口）本设备即可与计算机连接，又可脱机独立完成实验。
5、工况改变热平衡时间≦30分钟；
6、低压大功率开关电源（3A 24V）；
7、温度范围：0-90℃、温度波动幅度<0.8℃/20分钟；
8、彩色触摸式液晶屏7寸：嵌入式一体化触摸屏昆仑通态 TPC7062KX(TX) DC24V（±15%），液晶屏可同屏显示：热源温度、受体温度、室内温度、传导腔一温度、传导腔二温度、加热时间、加热温度设定、热源控制量、传导一控制量、传导二控制量；MCGS嵌入式组态软件，具备强大的图像显示和数据处理功能。
9、稳压电源：24V5A
10、传导体电加热器：传导体上一边一根加热丝，每根均为50CM，传导腔加热器上共2根，加热功率共40W，传导腔一边一个DS18B20温度传感器；
11、热源：使用1个DS18B20温度传感器，无缝钢壳体外径105mm，厚度6mm，隔热片外径93mm，内径54mm，厚度10mm，隔热片材质为环氧板，热源为电阻丝加热，功率为10W；
12、受体：1个DS18B20温度传感器，无缝钢壳体外径105mm，厚度6mm，紫铜板直径54mm，受体蜡烛熏黑；
13、传导体：2个DS18B20温度传感器，无缝钢外圆筒外直径为105mm，厚度为6mm，内圆筒外直径为50mm，厚度为1mm，内外筒之间使用保温棉；
