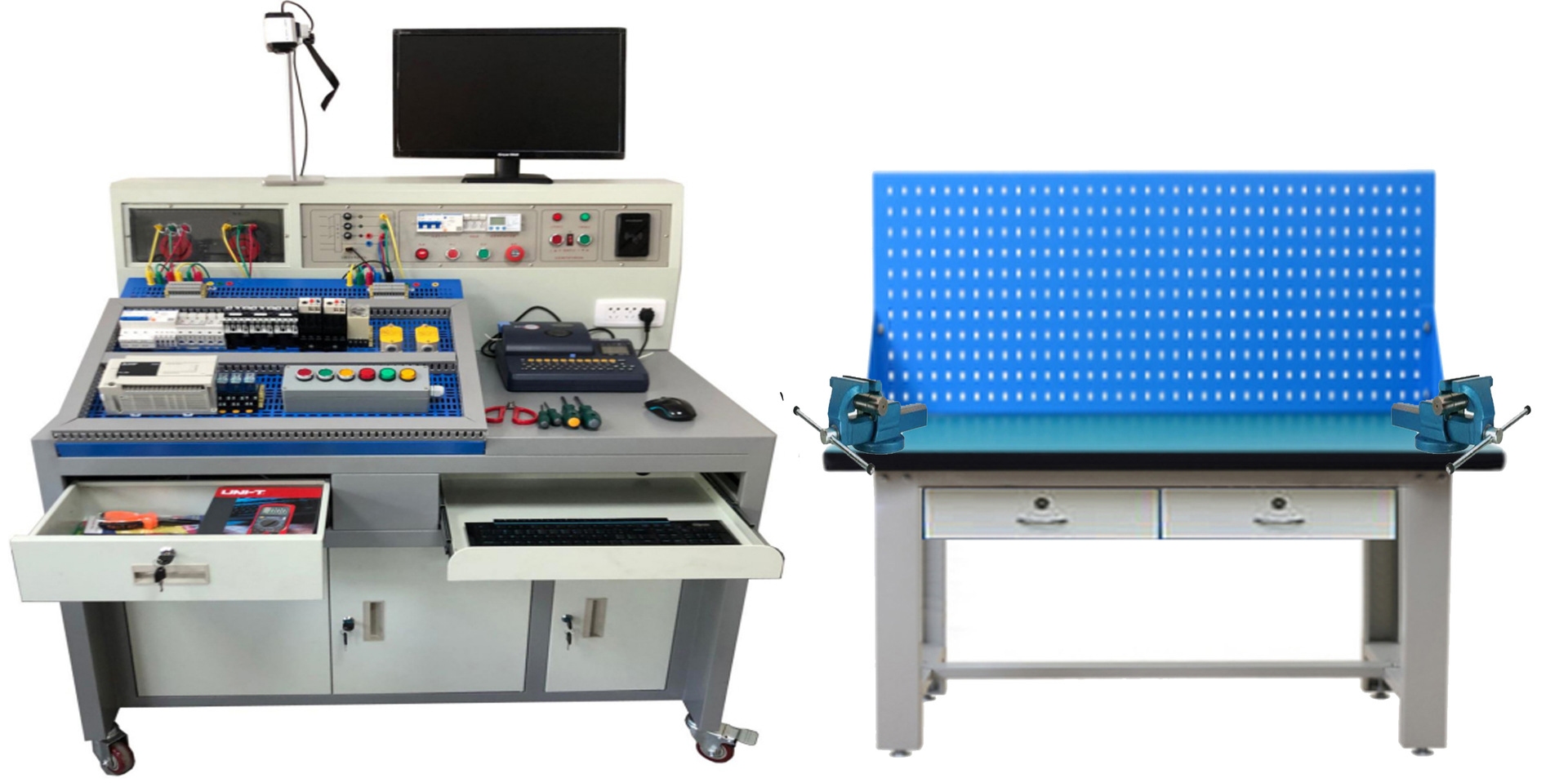

电工钳工综合实训竞赛设备,钳工实训设备
2022-08-29 08:59电工钳工综合实训竞赛设备
一、装置配置
1、技术性能：
（1）输入电源：三相AC 380V±10% 50HZ三相五线。
（2）固定交流输出：三相五线 380V接插式2组、220V接插式2组、220V插座式4组。
（3）可调电源输出：AC 0-380可调电源,DC 0-250可调电源，采用单相调压器实现该功能，且具有基本的短路保护，过载保护等安全措施。接口及仪表：指针式电压表2只，时刻监控电网电压变化。4.保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
（4）外型：整体尺寸1680×1000×1630mm，设备的材料：钣金、铝合金结构。
2、基本配置及功能
（1）本设备由实训屏（内置电源）、实训桌、储物柜三大部分组成。以30mm×30mm成型方钢作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；实训桌桌面采用双层亚光密纹结构，表面经过喷塑处理，提高防锈、绝缘性能；实验桌底部装有至少4个导向轮，方便设备移动。
（2）储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计，可同时存放两块通用挂板。设备储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×600mm×510mm。
（3）电气装配实训工具:
|
序号 |
实训工具名称 |
规格型号 |
单位 |
数量 |
备注 |
|
1 |
钳流表 |
日置（HIOKI)3280-10F钳形万用表电流表 数字单交流钳形表 |
个 |
6 |
|
|
2 |
安全带 |
宏建HJ-SC01（绳长2.4米） |
条 |
2 |
|
|
3 |
电源线 |
两孔插头电源裸尾线加粗纯铜线芯 ，带插头2米长电源线（线横截面积0.75平方毫米) |
根 |
23 |
|
|
4 |
面包板 |
SYB-130 |
块 |
40 |
|
|
5 |
电池盒 |
二节五号电池盒（带开关） |
个 |
21 |
|
|
6 |
发光二极管 |
5mm灯珠 |
个 |
800 |
|
|
7 |
电阻100Ω |
金属膜电阻器1% 1/4W五色环电阻元件 |
个 |
800 |
|
|
8 |
电阻10KΩ |
金属膜电阻器1% 1/4W五色环电阻元件 |
个 |
800 |
|
|
9 |
电子元件配件盒 |
小型（195x130x35mm）、塑料、透明、24格 |
个 |
26 |
|
|
10 |
BV0.5平方单股硬线 |
BV0.5平方单股硬线 |
100米/卷 |
2 |
|
|
11 |
白色指示灯 |
220V通用信号灯AC220V 22MM |
个 |
24 |
|
|
12 |
红色指示灯 |
220V通用信号灯AC220V 22MM |
个 |
24 |
|
|
13 |
绿色指示灯 |
220V通用信号灯AC220V 22MM |
个 |
24 |
|
|
14 |
红色自复位按钮开关 |
NP—11BN |
个 |
24 |
|
|
15 |
绿色自复位按钮开关 |
NP—11BN |
个 |
48 |
|
|
16 |
多股铜线 |
国标RV电子线纯铜芯0.75平方 |
100米/卷 |
3 |
|
|
17 |
接线端子 |
E7508管型端子针形 |
1000个/包 |
8 |
|
|
18 |
U型卡轨 |
国标C45接触器漏保U型铁导轨 |
根/50cm |
24 |
|
3、满足的实训项目：
直流电路基本原理、三相鼠笼式异步电动机的使用、接触器联锁的正反转控制、火警环路、车载电源箱三相负载等。
二、基础钳工台配置：
1、技术指标
（1）钳工桌台面采用50mm厚防冲压板制成,桌腿采用120*60mm厚1.2mm的方钢精制而成,底脚采用高密度橡胶垫底。
（2）桌面中间采用有机玻璃1450*500mm隔离,实验抽屉采用0.8mm钢板焊制而成，并进行喷丸处理。
（3）虎钳：每台面安装5寸虎钳2个。
（4）初级钳工实训工具：
|
序号 |
实训工具名称 |
规格型号 |
单位 |
数量 |
|
1 |
吸盘 |
静电地板吸盘 |
个 |
2 |
|
2 |
镀锌铁丝 |
1mm低碳 |
100米/卷 |
2 |
|
3 |
螺栓（配平垫加弹垫） |
M6*20（强度等级8.8）碳钢 |
个 |
400 |
|
4 |
平垫 |
M6（强度等级8.8）碳钢 |
个 |
200 |
|
5 |
弹垫 |
M6（强度等级8.8）碳钢开口 |
个 |
300 |
|
6 |
螺栓（配平垫加弹垫） |
M8*20（等级8.8）碳钢 |
个 |
400 |
|
7 |
平垫 |
M8（强度等级8.8）碳钢 |
个 |
200 |
|
8 |
弹垫 |
M8（强度等级8.8）碳钢开口 |
个 |
200 |
|
9 |
螺栓（配平垫加弹垫） |
M10*25（等级8.8）碳钢 |
个 |
400 |
|
10 |
平垫 |
M10（强度等级8.8）碳钢 |
个 |
200 |
|
11 |
弹垫 |
M10（强度等级8.8）碳钢开口 |
个 |
200 |
|
12 |
螺栓（配平垫加弹垫） |
M12*25（等级8.8）碳钢 |
个 |
400 |
|
13 |
平垫 |
M12（强度等级8.8）碳钢 |
个 |
200 |
|
14 |
弹垫 |
M12（强度等级8.8）碳钢开口 |
个 |
200 |
|
15 |
白色标记笔 |
油性笔 |
支 |
10 |
|
16 |
蓝色标记笔 |
油性笔 |
支 |
3 |
|
17 |
绿色标记笔 |
油性笔 |
支 |
3 |
|
18 |
黑色标记笔 |
油性笔 |
支 |
3 |
2、质量性能指标
（1）满足学员通过基础，初级钳工培训。
（2）能够通过培训设备，让员工模拟工作岗位实际操作流程。
3、安装要求所需辅助电缆、管线等材料，所有高于安全电压（36V）线缆必须使用PVC线管防护。
