一、实验目的
1)研究电磁波的反射现象的产生，验证电磁波入射角等于反射角；
2)研究线性极化的电磁波多经干涉。
3)通过实验加深对电磁波电磁波多经干涉的理解。
3)通过试验加深对电磁波传播特性的理解；
二、实验项目
1）垂直极化电磁波多经干涉实验；
2）寻找LED最亮和熄灭的位置；
三、实验原理

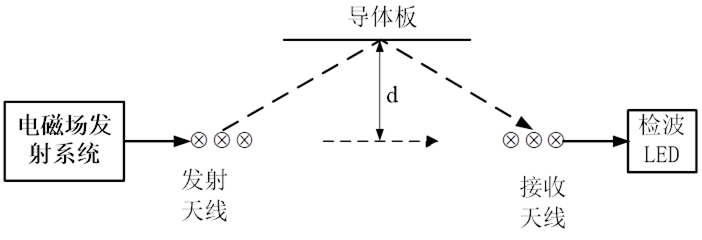

图1接收到的电磁波由直射线和一条反射线叠加构成
垂直于入射面

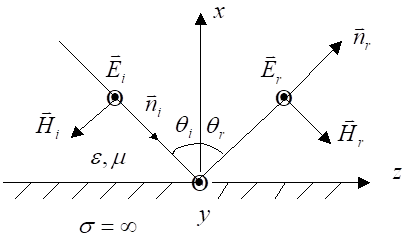

图2 垂直极化波向理想导体界面上斜入射

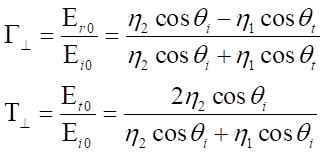

反射波电场可表示为
式中的反射系数GL，既可以根据理想导体表面的边界条件，令h2=0得到 GL=－1，所以Ero=-Ei0，于是
当用直射线和反射线叠加相位同相时LED最亮，直射线和反射线电磁波相位相反时，接收电磁波抵消LED不亮。移动d距离接收LED时灭时亮，d距离为15cm位置时达到最亮，记录下距离中轴线的距离d,计算直射线和反射线的距离差值。
图2用接收电磁波由直射线和两条反射线叠加构成
当用直射线和两条反射线叠加相位相等时LED最亮，相位相反时，接收电磁波抵消LED不亮。移动距离中轴线的距离d，接收LED时灭时亮，某一个位置时达到最亮。记录下距离中轴线的距离d,计算直射线和反射线的距离差值。反射线经过导体板反射时有180度的相位差。

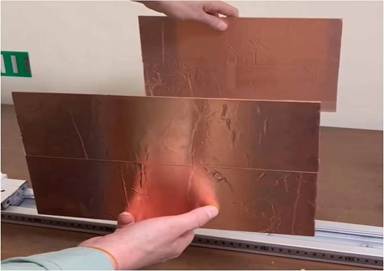

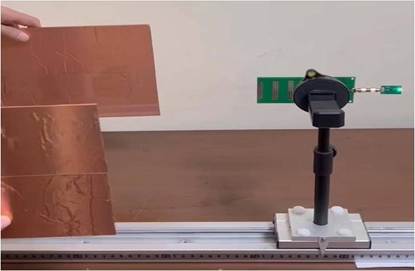

图3垂直极化电磁波多经干涉实验
四、实验步骤
1）用SMA连接电缆RF与极化天线口，将电磁波信号输送到极化天线上。
2）将八木天线安装到旋转支架上，将其垂直放置，移动到距离发射天线80～90cm处。
3）垂直极化波垂直入射，当用直射线和反射线叠加相位相等时LED最亮，相位相反时，接收电磁波抵消LED不亮。移动d距离接收LED时灭时亮，某一个位置时达到最亮。
4）当用直射线和两条反射线叠加相位相等时LED最亮，相位相反时，接收电磁波抵消LED不亮。移动d距离接收LED时灭时亮，某一个位置时达到最亮。
五、注意事项
1.按下按钮时，若没有功率输出，应立即停止发射，检查射频电缆头与仪器的接头是否连接牢固，检查射频电缆小头的SMA头与天线的输入端口是否牢固连接；防止空载工作烧坏微波放大器。
2.尽量减少按下按钮的时间，以免影响其它小组的测试准确性。
3. 解释为什么会出现LED最亮和熄灭的现象。
