DB-PVT002硅光电池光伏特性综合实验仪说明书

一、产品概述

硅光电池光伏特性综合实验仪是一个太阳能光伏发电系统,通过它可以学习并掌握硅光电池的工作原理,掌握硅光电池的基本特性、掌握硅光电池基本特性测试方法,了解硅光电池的基本应用,为控制器和逆变器工作原理提供一个实用的教学、试验、演示平台。

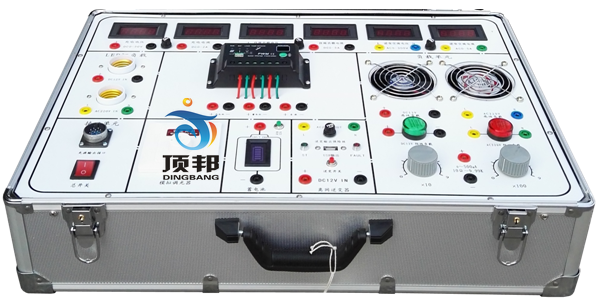

硅光电池光伏特性综合实验仪
二、设备功能用途:
◆  研究太阳能电池的基本特性:太阳能电池的开路电压和闭路电流,电流密度、太阳能电池的输出伏安特性,功率因子测定预分析等。
◆  太阳能电池的温度特性研究及PN结V/I特性。
◆  研究太阳能电池量子效率,光谱透过率以及与入射光强度、入射角度的关系等。
三、技术要求:
◆  供电电源:220V±10%,频率:50Hz
◆  模拟光源:220V/350W高压氙灯/白炽灯
◆  光谱范围:360-1100nm;
◆  太阳能电池功率:25W;
◆  电流测量范围: DC20mA、DC200mA、DC2A、DC20A四档0—20A;
◆  电流测量准确度:0.2%。
◆  短路电流密度重复性:<1%;
◆  电压测量范围:DC200mV、DC2V、DC20V、DC50V四档
◆  电压测量准确度:0.2% ;
◆  测试负载电阻:0—99.9KΩ
◆  测试结果重复性<±0.5%
◆  测试样品尺寸: ≥156x156mm(可定制更大尺寸)
◆  照度计:量程1-2000Lx、2000-20000Lx和20000-50000Lx三档手动切换
◆  环境检测单元:可对环境温度、湿度实时液晶屏显示,并显示实时时钟和可设置闹钟。
◆  300W逆变器;可对交流220V不同负载进行试验;
◆  蓄电池:标称电压:12V;标称容量:7.2Ah
◆  控制器:12V/24V自动切换,10A。设有电池板检测指示灯,蓄电池容量指示灯,负载指示灯,可对各个部件进行实时检测。
◆  工作模式:连续模式
四、可完成实验内容
实验一、光伏特性实验系列
1-1、光伏开路电压、短路电流测试
1-2、光伏I-V特性测试实验
1-3、光伏最大输出功率计算实验
1-4、光伏填充因子计算实验
1-5、光伏转换效率测量实验
1-6、开路电压、短路电流与相对光强函数关系
1-7、光伏P-V特性测试实验
1-8、光伏伏安特性测试实验
1-9、光伏组件输出特性测试实验
1-10、串联、并联电阻对填充因子影响测试
1-11、光伏光谱特性测试实验
1-12、负载特性测试实验
实验二、光伏控制器实验系列
2-1、光伏对蓄电池充电控制实验
2-2、控制器充、放电保护实验
2-3、光伏充、放电电压、电流测试
2-4、光伏电量估测实验
2-5、控制器通用开、关输出模式实验
2-6、控制器纯光控开、关输出模式
2-7、控制器光控-时控输出模式实验
2-8、控制器调试输出模式实验
2-9、控制器负载过载、短路保护演示
实验三、光伏逆变器实验系列
3-1、逆变器的工作原理分析实验
3-2、逆变器输出电压、电流测试实验
3-3、逆变器输出功率计算实验
3-4、逆变器过载保护演示实验
3-5、逆变器输入电压范围测试实验
3-6、逆变器转换效率计算实验
3-7、逆变器不同负载的电流电压测试
3-8、逆变器不同负载的功率估算实验



使用说明
1、使用前,请先连接好实验仪供电电源,该电源只供仪表供电和逆变系统市电切换用,
电源接口在实验箱后面,将电源插头插入即可;
2、连接好外接照明灯泡(模拟太阳)组件;
3、打开电源开关,各仪表显示“000”
4、将控制器如下图与光伏、蓄电池、负载连接
实验流程图

控制器接线顺序:1、蓄电池 2、直/交流负载  3、太阳能板
     负载可以是直流阻性负载、直流感性负载,也可与逆变器直流端相接,经逆变后输出220V交流电,供其它交流负载实验用电。
5、实验箱包含测量仪表:直流电压表、直流电流表、交流电压表和交流电流表,可根据不同实验内容及要求,接于电路中;
实验面板

6、实验箱包含直流负载:直流LED灯、LED指示灯、直流风扇、电阻箱;
   实验箱包含交流负载:交流LED灯、LED指示灯、交流风扇、电阻箱;
7、蓄电池包含有电量显示器,可动态或静态下测试蓄电池电量
8、实验时,将直流电压表并接于太阳能电池或蓄电池接口或控制器输出端,直流电流表串接于太阳能电池输出端与控制器光伏端口,通过调节光照度调节旋钮来改变光亮度,完成光伏相关实验。
