国标交流充电智能实训平台，充电系统实训台

国标交流充电智能实训台
　
国标交流充电智能实训台、交流充电桩的高低压电路检测、维修技能考核；

1、实训台以国标充电系统的基础上，将交流慢充接口、慢充线束、车载充电机、动力电池、等电路平面化，关键信号均能进行测量，关键元件和电路均可以设置故障。

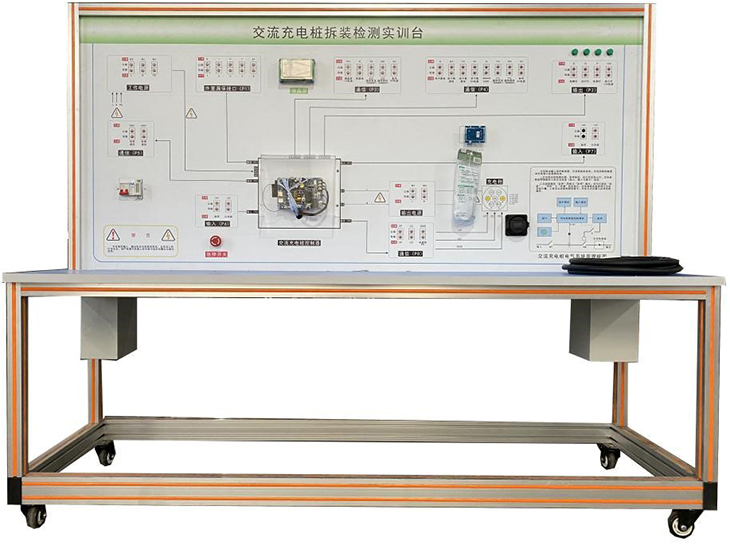

2、实训台配备交流充电系统电路原理图板，在高压线束保护层内布置发光二极管灯带，通电后可通过LED灯带显示电流的方向。
3、系统配套不小于24寸Windows系统触控一体机，内置国标充电系统人机交互软件，可实时显示充电电压、电流、电量消费金额以及充电桩故障代码等信息。
4、具备充电信息显示功能，详细显示充电系统输出状态、输出电流、充电温度、输出电压、CP频率、CP占空比、CP电压、充电时间、充电电量、消费金额、故障代码等信息。
5、开始充电界面可选择自动充满、按电量充电、按时间充电、按金额充电模式，同时具备车辆3D动态旋转功能；
6、具备故障查询功能，通过充电桩图标绿色和红色状态体现充电桩故障状态；
7、充电系统人机交互界面具备故障设置和资料查询功能，可对充电系统内部CP电路、智能电表、工作状态指示灯、刷卡器、温度传感器等电路进行故障设置。
8、充电系统主板具备CAN总线接口、电表通讯接口、刷卡计费通讯接口、PC通讯接口、交流电压快速测量模块、急停检测接口、温度检测接口、CP信号接口、隔离网络接口、4G模块通讯电路接口、蓝牙接口、WIFI接口等；
9、工作电源：AC220V
10、充电功率：约7KW
11、配备安卓+Windows双模故障设置系统，该系统以安卓(Android)系统与无线网络(WIFI)为基础，将智能化故障设置和考核系统设计成可在任意安卓(Android)系统的智能手机上运行的APP软件，利用手机或PC电脑拥有的WIFI组网功能与装有远程故障设置控制系统模块的实训台或示教板进行无线通讯设故；故障点不少于8个

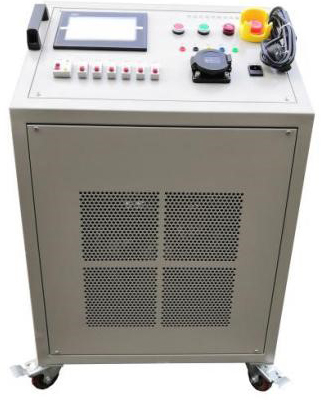

12、通过大功率铝壳电阻模拟整车负载进行交流充电，充电桩不接入车辆也可实现正常充电过程，模拟负载铝壳电阻不少于4件，可实现3、5A和7A两种充电功率切换。
一、★教学任务
能够根据充电桩铭牌或充电枪头判断充电桩的功率;
能够熟练掌握充电桩内部结构与各元器件连接状态;
能够掌握充电桩内部各器件工作原理其各模块间的作用;
掌握充电桩的工作原理及控制原理;
能够根据充电桩各项数据流变化对一般常见故障进行分析;
直流电表通讯不良的故障诊断与分析;
接触器通讯不良的故障诊断与分析;
应急控制通信不良的故障诊断与分析;
充电过温的故障诊断;
能够熟练掌握充电桩的通讯原理。
二、★实训项目
项目一高压作业安全操作
项目二新能源汽车充电方式
项目三新能源汽车充电
项目四充电桩无法充电
项目五电表无显示
项目六充电桩无法充电
