主页 > 客户案例 > 河南科技大学应用工程学院减速器夹具模型拆装台
2025-05-09 05:30

河南科技大学应用工程学院减速器夹具模型拆装台

河南科技大学应用工程学院于2015年4月,经河南省教育厅批准成立,由河南科技大学与三门峡市人民政府合作举办,为河南科技大学二级学院,是新世纪以来河南省开展教育改革试点创建的四所本科学院之一,也是三门峡历史上第一所本科院校。

学院创建九年来,坚守立德树人根本任务,主动对接国家和区域发展战略,瞄准建成高水平应用型本科院校目标,加强学科专业建设,培育特色人才培养模式,通过踔厉奋发,笃行不怠,办学规模实现跨越式发展,人才培养质量稳步提升,综合实力和核心竞争力显著增强,2018年、2023年连续两轮顺利通过教育部本科教育教学审核评估,为创建独立设置本科院校积累办学经验、奠定办学基础。

学院校区建设总投资23.7亿元,占地1143.1亩,建筑面积43.2万平方米,教学科研仪器设备总值3732.2万元,馆藏纸质图书62.8万册。学院主动对接三门峡区域发展战略和产业需求,开设机械设计制造及其自动化、电气工程及其自动化、机器人工程、环境工程、食品质量与安全等18个本科专业和7个专升本专业,学科专业以工学为主,涵盖经济学、文学、农学、医学、管理学学科门类6个,在校生达到6178人,初步形成规模、结构、质量、效益协调发展的良好局

学院牢记为党育人、为国育才初心使命,持续深化教育综合改革,通过强基固本,创新发展,形成特色应用型人才培养模式,促使人才培养质量持续提。学院先后与宝武铝业科技有限公司、河南中原黄金冶炼厂有限公司、三门峡戴卡轮毂制造有限公司、河南仰韶酒业有限公司、洛阳LYC轴承有限公司等企业开展深入合作,推进产业链专业链深度融合,促使专业建设水平稳步提质,办学实力在服务中持续增强

学院人才培养质量持续提升。已为社会输送4049名高素质应用型专门人才。学生先后获得实用新型专利20余项,获省级以上创新创业大赛、数学建模竞赛、专业竞赛等奖项180余项,考研率、毕业率、学位授予率、就业率、大学英语四六级通过率等可比性指标,处于省内同类校前列,近300名毕业生先后考研进入浙江大学、兰州大学、郑州大学等重点大学深造,取得优异的办学成绩

学院近年来在三门峡市委、市政府大力支持下,分批次引进高学历、高职称人才260余名,吸引行业专家和技术骨干40余名,不断强化师资队伍建设。利用人才科研引领和示范作用,推进产学研结合,提升整体科研水平,增强科技创新和社会服务能力,先后获国家自科基金立项资助1项,清华大学国家重点实验室开放基金项目2项,发表SCI和中文核心期刊论文128篇。学院现拥有三门峡市黄河湿地环境过程与生态修复工程技术研究中心,三门峡市空间探测与应用技术重点实验室等省市级重点科研平台,以高质量平台建设带动科研工作实现突破性进展,提升学院服务地方区域经济社会的能力。

继往开来新征程,重整行装再出发。学院创建九年来,取得系列办学成绩,为创建独立设置本科院校奠定了良好基础。站在新的历史起点,肩负重要历史使命,学院将在新的发展征程上展现学院担当、贡献学院力量,向努力建设成特色鲜明、省内知名的地方性、行业性、应用型本科院校交出更加出彩的答卷!









河南科技大学应用工程学院





河南科技大学应用工程学院


河南科技大学应用工程学院

案例产品图片:

零件部件拆装测绘实训平台

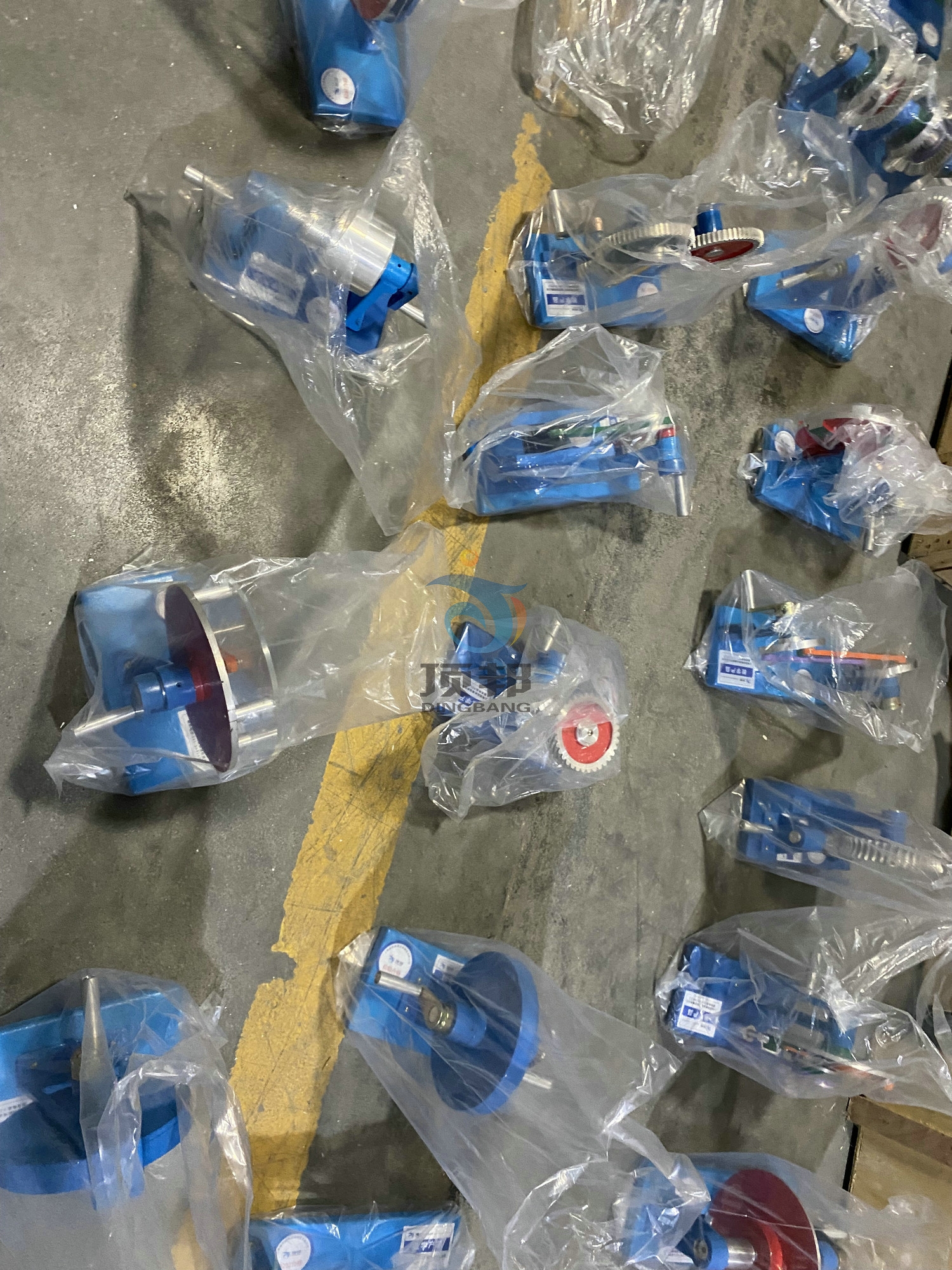

通用夹具模型

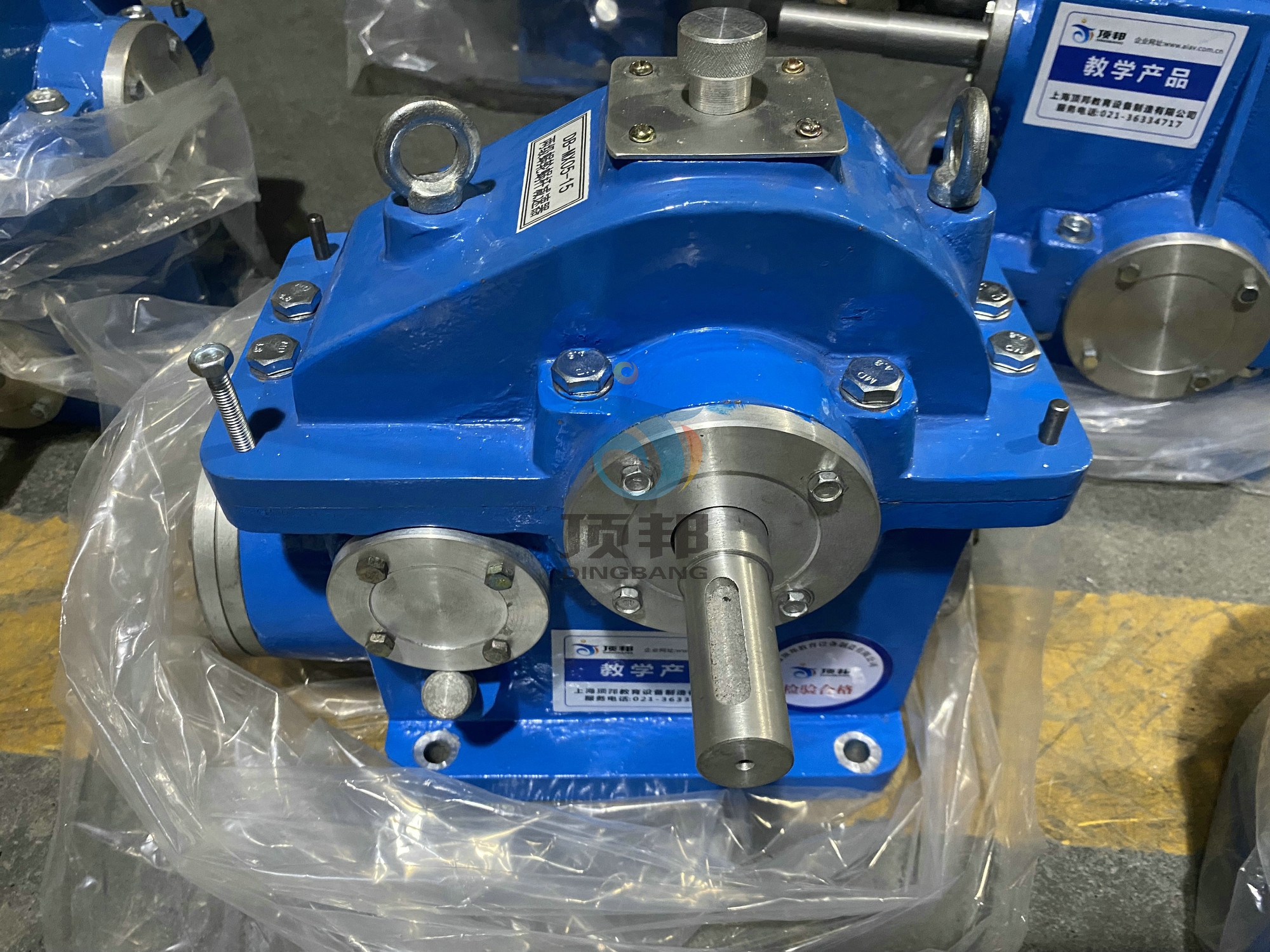

减速器模型


产品介绍:


设备名称 技术参数 数量(台) 型号
零件部件拆装测绘实训平台 零件部件测绘实训平台
折装台​1.2MM板金拆弯 拆装台外形尺寸:120cm×80cm×110cm
每个实训台桌含凳子 2个
包含拆装工具​1套
螺旋测微器​​1把
内径千分尺​25-50MM​1把
15件扳手套装​1套
14件螺丝刀套装​1套
9件内六角套装  1套
木锤       1个
外径千分尺​25-50MM​1把
制图工具包    一套
钢直尺   50cm  1把
套筒   14/13MM 1把
20 DB-JD110
二级齿轮减速器(展开式两级圆柱斜减速器)铝制 285×250×180(mm);展开式两级圆柱斜减速器 材质全铝 5 DB-MX05-9
二级齿轮减速器(两级圆柱圆锥齿轮减速器)铝制 300×230×180;两级圆柱圆锥齿轮减速器  材质全铝 5 DB-MX05-15

二级齿轮减速器(两级蜗轮蜗杆减速器 ) 铝制 300×280×300;两级蜗轮蜗杆减速器 材质全铝 5 DB-MX05-12

三级圆柱齿轮减速器铝制 500×260×280(mm);三级圆柱齿轮减速器 材质全铝 2 DB-MX05-26
机械制图测绘模型实验箱 机械制图测绘模型实验箱产品由三套测绘模型箱组成。分别为基础零件测绘装置&模具锥顶座、平口钳&凸轮机构测绘装置、千斤顶&偏心机构测绘装置。工业铝合金精制,各个零件均需装到铝合金测绘箱内,内置黑色缓冲嵌入式材料格挡;为方便使用,测绘箱子尺寸不大于365×265×120mm 1 DB-MX62

通用夹具
序号 名称 规格尺寸(㎜) 单位 数量 备注   型号
1 连续夹紧可调铣夹具 180×120×150 1 铝合金 1 DB-MX36-夹具4
2 成组车床夹具 φ180×150 1 铝合金 1 DB-MX36-夹具5
3 箱式钻模 140×110×120 1 铝合金 1 DB-MX36-夹具9
4 固定式钻模 190×120×150 1 铝合金 1 DB-MX36-夹具16
5 回转式钻模 180×140×140 1 铝合金 1 DB-MX36-夹具17
6 翻转式钻模 160×200×150 1 铝合金 1 DB-MX36-夹具18
7 手动滑柱式钻模 180×190×210 1 铝合金 1 DB-MX36-夹具19
8 可卸式钻模板 260×120×110 1 铝合金 1 DB-MX36-夹具20
9 悬挂式钻模板 220×170×140 1 铝合金 1 DB-MX36-夹具21
10 立轴回转分度钻床夹具 φ180×130 1 铝合金 1 DB-MX36-夹具26
11 拨叉成组车床夹具 φ180×270 1 铝合金 1 DB-MX36-夹具27
12 带分度装置车床夹具 φ180×140 1 铝合金 1 DB-MX36-夹具31
13 多件装夹铣床夹具 20×140×180 1 铝合金 1 DB-MX36-夹具35
14 拨叉叉口成组铣床夹具 210×170×210 1 铝合金 1 DB-MX36-夹具43
15 带辅助支承的铣床夹具 210×150×160 1 铝合金 1 DB-MX36-夹具47
16 铰链式钻床夹具 250×90×130 1 铝合金 1 DB-MX36-夹具50
17 多面翻转式钻床夹具 140×140×170 1 铝合金 1 DB-MX36-夹具52
18 万能夹具结构 290×160×210 1 铝合金 1 DB-MX36-夹具55
19 通用回转式钻床夹具 330×130×170 1 铝合金 1 DB-MX36-夹具56
20 孔距检验夹具(带百分表) 210×120×70 1 铝合金 1 DB-MX36-夹具65
21 检验同轴度用夹具(带百分表) 230×130×180 1 铝合金 1 DB-MX36-夹具66
22 检验燕尾导轨平行度夹具(带百分表) 150×250×150 1 铝合金 1 DB-MX36-夹具67
