江苏维尤纳特精细化工实训装备一批

  江苏维尤纳特精细化工有限公司成立于2006年,位于新沂市化工工业园区(经二路西),占地面积350亩,公司现有员工480余人,其中专业技术人员160余人。公司是国家农药原药生产定点企业,中国农药百强企业。主要从事农药、农药中间体及医药中间体、液晶中间体等精细化学品的研发、生产和销售。
  公司拥有国内省级“芳香腈衍生物合成及应用工程技术研究中心”,是国家“高新技术企业”、江苏省“二级安全标准化企业”、省级企业技术中心(省重点研发机构)、省级研究生工作站、省级博士后实践基地、“科技小巨人企业”、农业科技型企业、“四星上云企业”、“质量信用等级AAA企业”。公司参与制定国家标准4个,行业标准8个。拥有发明专利10件,实用新型专利33件,授权商标52件,软件著作权5件。
  公司先后通过了ISO9001质量、IS014001环境、OHSAS18001职业健康与安全一体化管理体系、监督测量管理体系、两化融合管理体系认证。公司以安全、环保、职业健康为公司发展的前提,把发展绿色化工作为公司的社会责任之一。以催化剂研发、气相氨氧化、气相连续氯化、环上氟化、手性拆分及加氢六大核心技术为依托,不断开发新产品、研发新工艺,大力提升相关产品的科技含量,努力把公司建设成为具有维尤纳特特色的综合型化工企业。公司将始终坚持“以人为本,创新发展”的战略方针,本着合作共赢的理念,竭诚为每一位客户提供优质的产品和服务。
案例产品图片:
填料精馏实验装置

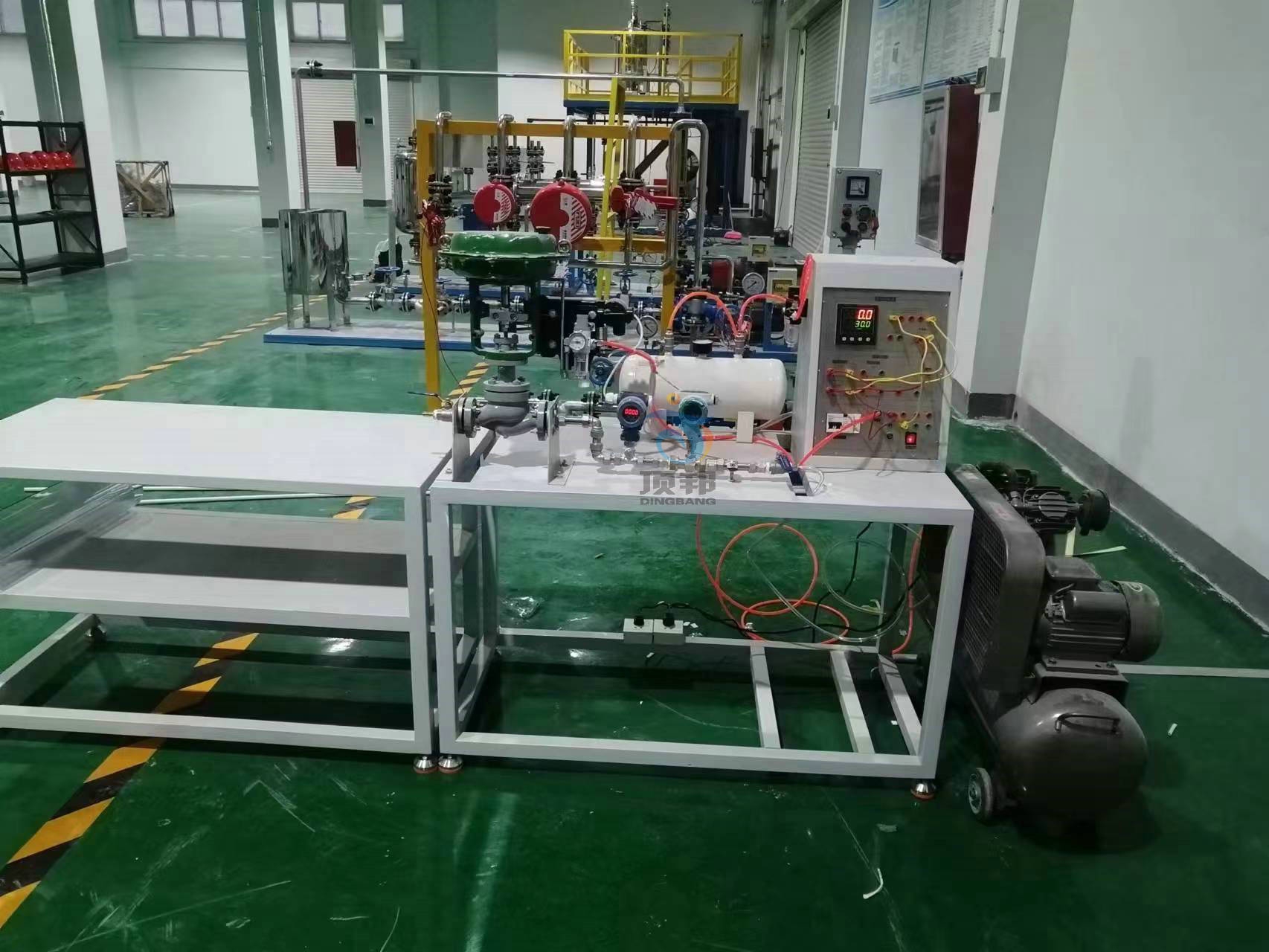

气动调节阀拆装调校实训装置

气动调节阀拆装调校实训装置

气动调节阀拆装调校实训装置

产品介绍:

气动调节阀拆装调校实训装置能够完成以下实训项目:
1、气动薄膜控制膜头的拆解与组装;
2、阀门定位器在控制阀上的安装、调试;
3、手操器的电路、气路连接;
4、调节阀行程校验;
5、调节阀本体试漏;
6、调节阀泄漏量测试;
操作台
1、参考尺寸:≥900*600*700mm;
2、气动调节阀拆装调校实训装置面采用一级冷轧钢板
3、气动调节阀拆装调校实训装置架采用50*50mm方钢管焊接,能调整水平;
4、表面喷塑处理;
5、实训台面板。
二.操作盘
1、参考尺寸:≥500*180*600mm;
2、台面采用一级冷轧钢板;
3、表面喷塑处理;
4、盘内预留管路阀门安装位置;
5、转换开关。
三.漏电开关
电压220VAC;
四.盘内附件
仪表接线端子、铜管测量管道、电源插座、开关
五.数字精密压力变送器
1、测量范围:0~0.6Mpa
2、测量介质:气体;
3、表盘直径:100mm;
4、安装方式:仪表盘上安装;
5、现场显示
6、输出4-20mA
六.涡轮流量计
1、测量介质:气体/水;测量范围:10L/min,压力:0.8MPa
量范围:0~0.6Mpa
2、测量介质:气体;
3、表盘直径:100mm;
4、安装方式:仪表盘上安装;
5、现场显示
6、输出4-20mA
七.行程测量专用仪表
1.量程.0-30mm;
2.液晶显示器;
3.磁性仪表座;
4.测量调节阀行程时专用链接件;
5.配数据专用线
八.操作器
1.电源:220VAC或24VDC
2.阀位控制输出:0~10mA或4~20mA或0~5V或1~5V可选
3.阀位反馈输入:0~10mA或4~20mA或0~5V或1~5V可选
4.报警继电器输出:220VAC/3A或24VDC/3A
5.输入输出光电隔离
6.通讯接口:RS485或RS232
九.盘装测量阀门
材质铜;直径:6mm;流量20L/min;接口G3/4内、外螺纹。
管路阀门
材质:不锈钢;
2、公称通径DN15,PN1.6Mpa
十一.气动精密调压器
1、气源压力:0-0.6Mpa;
2、输出压力:0.4-400Kpa连续可调;
3、连接形式:ZG1/4″(PT1/4);
十二.空气减压阀
气源压力:0-1.0Mpa;输出压力:12-600Kpa可调。
十三.气源缓冲罐材质:A3钢;参考尺寸:≥Φ89*500mm,防腐处理。
十四.安装支架
1、材质:碳钢法兰;公称通径DN32;PN1.6Mpa。
2、支架底部可自由移动;
3、表面镀锌处理。
十五.辅助操作台
1、参考尺寸:≥1200*600*700mm,二层;
2、实训台面采用一级冷轧钢板;
3、实训台架采用30*30mm方钢管焊接,能调整水平;
4、表面喷塑处理;
5、配零部件定位摆放标识;
6、实训台面铺厚度2mm透明胶板。
十六.气源管道快速接头
管道直径:6mm;材质:铜;数量1米
管道直径:6mm;材质:PVC;数量5米  快速接头5个等满足使用。
十七、配套工具1套

1 十字螺丝刀 6〞;工具钢;工程塑料手柄。 1把
2 一字螺丝刀 6〞;工具钢;工程塑料手柄。 1把
3 开口扳手 10-12;工具钢。 1把
4 开口扳手 14-17;工具钢。 1把
5 开口/梅花扳手 13-13;工具钢。 1把
6 开口/梅花扳手 16-16;工具钢。 1把
7 活扳手 12〞;工具钢。 1把
8 梅花扳手 22-24;工具钢。 1把
9 内六角扳手 8mm;工具钢。 1把
10 锤子 3磅;工具钢木质手柄。 1把
11 錾子 12〞;T11钢材质。 1把

十八.配套附件、资料
本实训装置使用的实训指导手册(电子版纸质版1套)



技术指标                           说          明
装置特点 1、整个装置美观大气,结构设计合理,整体感强,能够充分体现现代化实验装置的概念。
2、设备整体为自行式框架结构,并安装有禁锢脚,便于系统的拆卸检修和搬运。
3、塔主体、冷凝器和储槽均采用304不锈钢制造,工艺精细,制作精良。
4、进料液与塔釜残液换热,实现废热再利用,体现精馏过程充分利用热能的工程化概念。
5、手动和自动方式精确控制回流比,可实现全回流和部分回流操作。
6、采用结构上的巧妙设计控制塔釜液位,以避免电加热器干烧。
7、装置设计可360度观察,实现全方位教学与实验。
装置功能 1、了解填料精馏塔实验装置的基本结构和工作原理,掌握其操作方法;
2、学会判断系统达到稳定的方法,掌握测定塔顶、塔釜溶液浓度的实验方法。
3、掌握回流比的调节方法,研究回流比对精馏塔分离效率的影响。
4、全触摸集成化控制,高稳定数据传输,硬件加密。
设计参数 常压操作。
上升蒸汽量:2-4L/h。
回流比:4--∞。
塔顶浓度≥80%
公用设施 水:装置需冷却水,自来水通过装置接口及转子流量计进入塔顶的冷凝器后排出。
电:电压AC220V,功率2.0KW,标准单相三线制。每个实验室需配置1~2个接地点(安全地及信号地)。
实验物料:乙醇—水,外配设备:阿贝折光仪、超级恒温器、乙醇(用户自配)。
主要设备 1、304不锈钢塔体:φ40×1200mm,可调节进料位置,每段塔节都设有进料口和取样口,内装规整的φ3*3拉西环填料。
2、304不锈钢塔釜:容积≥5L,再沸器直接置于精馏塔下部,采用不锈钢制作,内置电加热管加热。总加热功率2000W,可调;分两组,各1000W,自动控制,承担精馏塔的温度控制调节。
3、塔顶全凝器:盘管式,304卫生级不锈钢,尺寸φ89×300mm。冷凝器下部与精馏塔体直接相连,以减少热损失。
4、管路:304卫生级不锈钢管路、管件及阀门。
5、原料罐:304不锈钢材质,容积25L。
6、冷却水流量计:转子流量计:透明可视,量程16-160L/h。
7、残液罐和产品罐:容积2L,带液位显示。
8、液位计传感器,500mm插入式液位计,4-20mA远传输出,流量检测机构。
9、塔釜压力:压力传感器,测量范围:0-20KPa,精度0.5级。
10、进料泵,蠕动泵1台,外控功能:转速控制,方向控制,启停控制。转速范围:0.1-150rpm。转速分辨率:0.1rpm。流量范围: 0.01-150ml/min。
11、回流系统:由24V电磁铁和时间继电器控制回流比,回流比控制范围:99:1-1:99。
12、温度传感器:Pt100,分辨率0.1℃,精度0.5%。插入长度可调整,直径φ3mm
13、电器:接触器、开关、漏电保护空气开关。
14、中央处理器:执行速度0.64μs,内存容量16K,功能:数据处理运算。
15、模拟模块:高达16位分辨率,总和精度±0.5%,内建RS485通讯模式。
16、温度模块:分辨率0.1℃,精度0.5%,内建RS485通讯模式。
17、显示终端:采用一体机平板触摸电脑,全程数字化触摸屏控制操作。HMI:投射式触控技术,5000万次触摸点,内存4G,功能:中央处理器数据显示控制。
18、额定电压:220V,总功率:2.5kW.
19、外形尺寸:1500*550*2300mm(长×宽×高),外形为可移动式设计,带刹车轮,高品质铝合金型材框架,无焊接点,安装拆卸方便,水平调节支撑型脚轮。
20、工程化标识:包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理
念配套,使学生处于安全的实验操作环境中,学会工程化管路标识认知,培养学生
工程化理念。
21、配套测控软件可以实现实验数据实时在线采集显示数据、曲线及设备运行状态等。通过WIFI技术实现终端覆盖。
测控组成 变量 检测机构 显示机构 执行机构
进料流量 蠕动泵 触摸屏 自动调节
塔釜液位 液位传感器 触摸屏 自动
塔釜压力 压力传感器 触摸屏
温度 Pt100铂电阻 触摸屏
回流比 回流比继电器 触摸屏 自动
塔釜温度 PT100铂电阻 触摸屏 固态调压模块
