数字电视实验系统,数字电视实验箱

2016-06-08 08:05

DBTV-2数字电视实验系统

一概述
DBTV-2数字电视实验系统是按照数字电视国际标准设计和生产的数字电视信号接收,编解码与显示实验系统,可以提供数字电视课程所需的若干实验,同时可以作为数字电视有关课程培训时的实验装置。本实验系统由许志祥教授编写实验指导书,并可以与许志祥教授编著的《数字电视与图像通信》教材紧密结合。

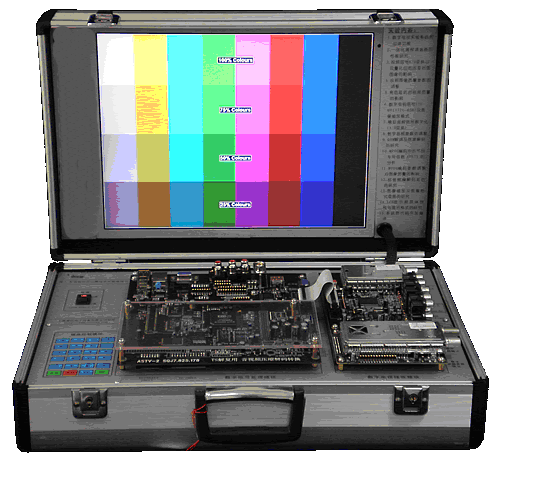

数字电视实验箱
二,系统技术参数



三种视频信号输入接口:

1,模拟信号输入: ATV_RF(PAL,NTSC),CVBS,SVIDEO,YCrCb

2,数字信号输入: DVB-C

3,存储设备:   USB

输出视频信号接口:

LVDS. CVBS. S-VIDEO. YPbPr. HDMI(选配)

其他接口:

RS232. AUDIO IN/OUT

支持编解码格式:

 MPEG2/MPEG4/H.264

显示输出:

 15寸 LCD显示

主处理器:     SIGMA DESIGN高清解码芯片(DSP/ARM),对TS流更清晰更流畅的解码解复用.

信号源:      独立的前端集中信号源.支持100个以上的工位.节省开支.

标准系统配置

1,支持SD/CF卡(即查即用存储TS流)播放.

2,支持USB图片播放

3,DBTV-2数字电视实验系统与许志祥教授编著的《数字电视与图像通信》教材紧密结合.并附

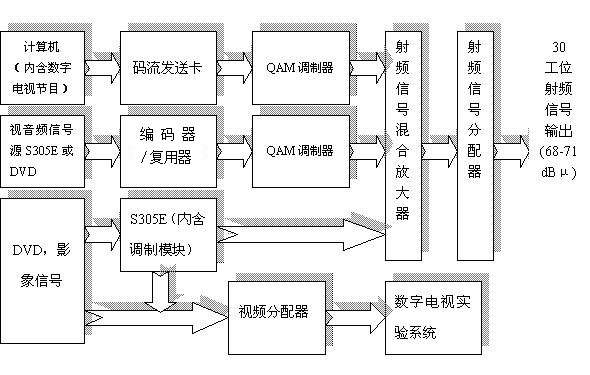

数字电视实验箱实验原理图

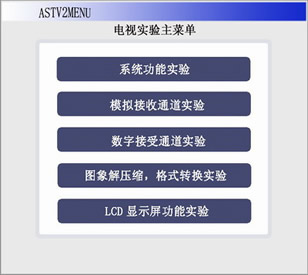

人性化的操作界面:

数字电视实验箱实验界面数字电视实验箱实验界面

实验项目
实验一  数字电视实验系统的总体功能
实验二  一体化高频调谐器的性能研究
实验三  模拟视频信号数字化( A/D 变换)
实验四  视频图像质量参数的调整
实验五  亮色延迟对视频质量的影响
实验六  数字电视信号 ITU-601/ITU-656
实验七  模拟音频信号数字化( A/D 变换)
实验八  数字音频参数的调整
实验九  QAM 解调及信道解码的研究
实验十  实时TS码流分析(PAT,PMT,SI)
实验十一 MPEG2/H.264/MPEG4编码参数设置,及解码解复用
实验十二  图像缩放及图像格式变换的研究
实验十三  视音频编解码延迟的研究
实验十四  LCD 屏示屏屏体特性与显示格式的研究
实验十五  DVB-C数字电视高频调谐器软件控制
