DB-500 家用电器实训装置





1、 概述

本考核装置是集各种家用电气为一体的考核装置，包括电饭锅、电风扇、洗衣机、洗碗机、消毒柜、微波炉的常见故障，通过本实验装置可实现日常家电设备的维修，整个实训室由实训台组件、实训桌和各实训单元及配套实训实物组成组成，实现考核网络，教师计算机与实训台组成考核网络，可在教师计算机上设置故障，学生采用答题器进行答题，系统并对学生在实验过程中所生成的实验数据、实验过程进行监控和管理，通过局域网实现学生提交实验数据、教师监控实验过程、批改实验报告和成绩统计考核的全自动化。使实验过程快速准确，实验数据真实，集中管理等适合现代教育的需要，实现了实验室的开放式教学。

2、技术性能

1)．输入电源： AC 220V±10％ 50HZ

2)．工作环境：温度–30℃－+40℃，相对湿度＜85％(25℃)，海拔＜4000m

3)．绝缘电阻：≥10 MΩ；

4)．抗电强度：1500 V/60 s

5)．装置容量：＜1.5kVA

6)．安全保护：动作电流≤30mA、动作时间≤0.1S

7)．系统组成：实验装置是由实训台和实训挂件两部分组成

8)．外形尺寸：1600×700×1550mm3

3、特点功能

1). 智能考核系统单元由192×64点阵蓝底背光液晶显示屏、手感薄膜开关、高可靠性单片机、蜂鸣器和通讯模块组成。

2). 智能考核单元模块可单机或联机进行服务器和本地IP地址设置、服务器端口设置、故障处理、可自动检测和识别考核模块功能。

3). 智能考核单元模块可实现已设故障排故、考核时间剩余五分钟时报警提示等功能。

4). 智能考核上位机软件具有系统管理、考试管理、信息管理、试题管理等功能。

5). 智能考核上位机系统可实现考核时间倒计时显示、排故信息查询、在线检测试验台通讯连接情况，可以根据教师需要手动进行试卷编辑，有针对性地进行故障点设置。

6). 设备具有网络通讯接口，多台设备可组成智能考核网络，由一台计算机作为教师机进行设置故障（发卷）、查询、收卷、自动评分及相关设置和管理等特殊功能。

4、设备组成

采用铁质双层亚光密纹喷塑结构，铝塑面板。美观大方。

1)．控制屏

提供市电220V交流电源2组，用于实验设备的供电。

提供直流电源，直流数字电压，电流表，定时器报警器，考核系统具有漏电、短路、过载保护装置，电源采用冷底板并备隔离变压器双重保护。

2).故障箱

故障设置采用智能考核的形式，可通过教师机随机的产生故障内容，完成教学任务。

3)．实验桌

采用钢木结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉(带锁)，用于放置工具及资料，电脑桌联体设计，造型美观大方。

4)．实验挂箱

采用敞开式实训板，板上有完整的安装线路图、测试点、调整点。

（1）.实训挂箱(一)

电饭锅故障电路

微电脑控制电饭锅:采用微电脑控制电饭锅为实训模型，包括微电脑控制器、温度传感器、电压检测、电源保护、定时控制、LCD显示单元，配有加热实物，适用《电热电动器具原理与维修》课程的实训考核，且配有真实的电饭锅

（2）.实训挂箱(二)

电风扇故障电路

电子电风扇:采用电子控制电风扇为实训模型，手控、遥控、定时三种控制方式，包括风量调节和电源开关、定时器、红外遥控接收器以及各种功能指示灯单元，配有扇叶、扇头、调速器等实物，适用《新型电风扇原理与维修》课程的实训考核，且配有真实的电风扇

（3）.实训挂箱(三)

洗衣机故障电路

全自动洗衣机:采用波轮式洗衣机为实训模型，包括水位检测、电磁阀控制电路、电机控制、电动程控器、自动控制处理单元，适用于《全自动洗衣机故障检修技术》课程的实训考核，且配有真实的洗衣机

（4）.实训挂箱(四)

洗碗机故障电路

全自动洗碗机:采用家用全自动洗碗机为实训模型，包括控制处理电路、温度检测控制电路、水位检测控制电路、循环水泵、电源及指示灯单元，且配有真实的洗碗机

（5）.实训挂箱(五)

消毒柜故障电路

电子消毒柜:采用远红外线和臭氧两种消毒柜模型，包括电源控制、多谐振荡器、臭氧发生器、远红外线石英发热管等单元，且配有真实的消毒柜

（6）.实训挂箱(六)

微波炉故障电路

微波炉:采用机械式微波炉为实训模型，包括高压电路、低压电路、磁控管、定时器、联锁开关、功率分配器等单元，适用于《家用微波炉的原理与维修》课程的实训考核，且配有真实的微波炉。

5、实验项目

1).电子电风扇结构拆卸分析、元器件识别检测、常见典型故障分析排除

2).微电脑控制电饭锅结构拆卸分析、元器件识别检测、常见典型故障分析排除

3).微波炉结构拆卸分析、元器件识别检测、常见典型故障分析排除

4).电子消毒柜结构拆卸分析、元器件识别检测、常见典型故障分析排除

5).全自动洗碗机结构拆卸分析、元器件识别检测、常见典型故障分析排除

6).各种家电维修测量仪器的使用练习

6、配置清单



序号	设备名称	数量	单位	备注
1	实验桌	1	张
2	控制屏	1	块
3	实训考核挂箱	6	块

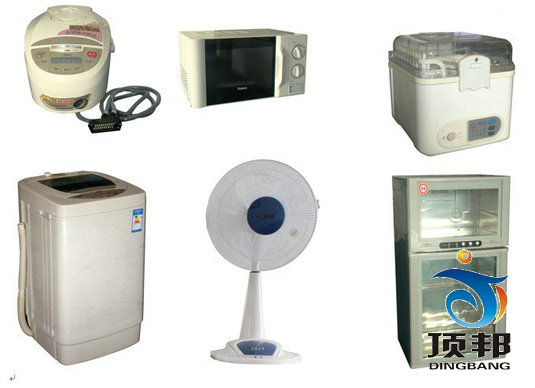

4	美的电饭锅实物	1	只
5	志高电风扇实物	1	台
6	TCL洗衣机实物	1	台
7	澳柯玛洗碗机实物	1	台
8	康宝消毒柜实物	1	台
9	格兰仕微波炉实物	1	台
10	实验配件	1	套
11	考核软件	1	套
12	答题器	1	套
13	实验指导书	1	本
