铝槽式铁桌气动PLC控制实验台
[规格型号]: QPC-T
[产品名称]: 铝槽式铁桌气动PLC控制实验台
[价  格]: 52000
[产品参数]:
[在线客服]:
QQ在线 QQ在线
产品介绍:

QPC-T 铝槽式铁桌气动PLC控制实验台


一、产品型号

QPC-22-T 铝槽式铁桌双面双套气动PLC控制实验台
QPC-21-T 铝槽式铁桌双面合一气动PLC控制实验台
QPC-11-T 铝槽式铁桌单面单套气动PLC控制实验台

二、概述

气动PLC控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求,参考广大师生的建议,精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外,还可进行模拟气动控制技术应用实验、气动技术课程设计,以及可编程序控制器 (PLC)学习及其基本应用实验等,是机电完美结合的典型实验设备。
该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验,同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计,可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能,控制原理及编程技巧等。

气动PLC控制实验台


实验台侧面
计算机另行配置,本设备不包含在内


三、特点

1.QPC-T铁桌铝槽式气动PLC控制实验设备采用了铁桌铝槽结构,实验元件可自由安装移动,灵活性大。
2.实验气动元件均装有铝制专用底板,实验时组装快捷,方便。
3.实验电气控制采用低压直流24V电源,实验回路控制安全。
4.电气主控制单元采用PLC可编程序控制器,可与PC微机通讯实现微机智能控制。同时,还可采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程控制器控制的优越性,加深对PLC可编程控制器的了解及掌握。

四、技术参数

1.PLC可编程序控制器:三菱FX1s-14MR型主机(可根据客户要求选择,8输入6输出,继电器型)
2.交直流电源:输入 AC 220V 输出:DC24V/2A
3.空气压缩机(MB-550W-9 单头静音气泵)电源:AC220V 电机功率:550W×1只,气罐容积:110L/min 额定输出气压 0.7MPa

空气压缩机

空气压缩机

5.实验台外形尺寸: 1500mm×1000mm×820mm
6.实验支架尺寸:1140mm×600mm×920mm

五、基本配置

(一)气动元件配备(都固定在元件配置板上):
空气过滤、减压、油雾器三联件,减压阀,手动换向阀,电磁换向阀,气控换向阀,行程阀,单向阀,节流阀、单向节流阀、快速排气阀,或门 型梭阀,单作用气缸,双作用气缸、旋转气缸,行程开关(常闭、常开)等。

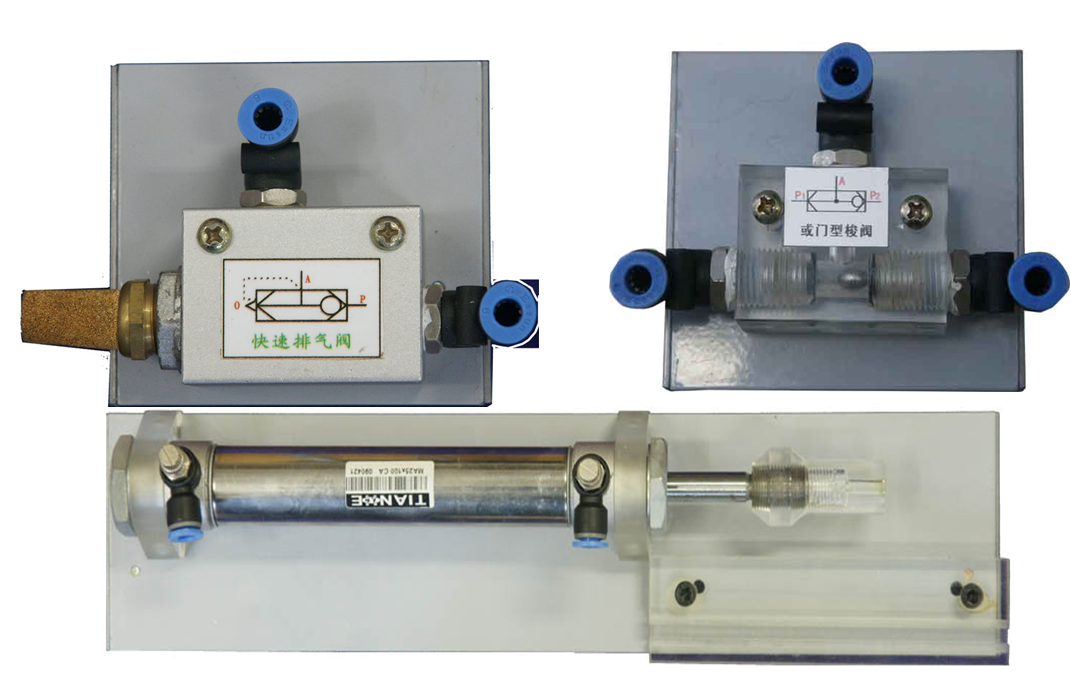

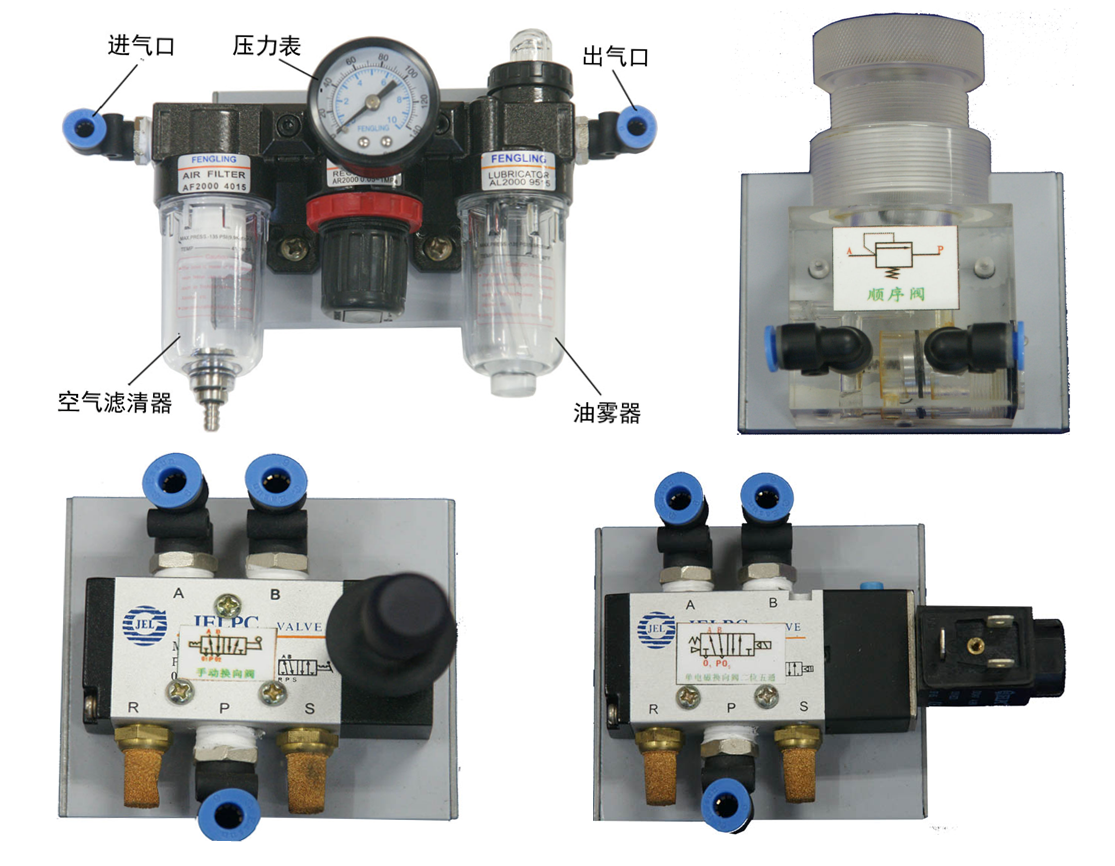

气动元件配备

气动元件配备
(二)电气模块:
1.直流24V(2A)电源单元
2.PLC可编程序控制器
3.PLC电气控制输入单元
4.PLC电气控制输出单元
5.继电器控制单元

(三)附件
菲力格-300专业工具配件箱

六、基本实验回路

1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸的调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回
16.直线缸,旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路

六、气动PLC控制实验台标准配置清单


序号 分 类 项 目 型 号 规 格 QPC-22-T
配置数量
备 注
1 气源 压缩机 MB-550W-9 单头 1只
2 实 验 台 实验桌 本公司设计制造 1张
3 实验支架 本公司设计制造 1只
4 气管 PU气管6×4 100米
5 元件固定配置板 本公司设计制造 2×2块
6 气 动 组 合 元 件 手动换向阀 4H210-08 2×1只 木桌型配在桌内
7 单作用缸 QGX25×100 2×1只
8 双作用缸 QGX25×100 2×2只
9 微动行程开关(含连接电缆插头) 装在双作用缸上 2×4只
10 旋转气缸 本公司设计制造 2×1只
11 单向节流阀 JSC601 2×7只 装在各种气缸体上
12 减压阀(带压力表) AR2000 2×1只
13 气容 本公司设计制造 2×1只 木桌型配在桌内
14 三联件 AC2000三联件 2×1只
15 单电磁换向阀(二位二通)-配连接线 2V025-08(DC24V) 2×1只
16 单电磁换向阀(二位三通)-配连接线 3V210-08(DC24V) 2×1只
17 单电磁换向阀(二位五通)-配连接线 4V210-08(DC24V) 2×2只
18 双电磁换向阀(二位五通)-配连接线 4V220-08(DC24V) 2×1只
19 双电磁换向阀(三位五通)-配连接线 4V230-08(DC24V) 2×1只
20 单气控换向阀(二位五通)-配连接线 4A210-08 2×2只
21 双气控换向阀(二位五通)-配连接线 4A220-08 2×2只
22 顺序阀 本公司设计制造 2×1只
23 行程阀(按钮)不带锁 MOV-3A 2×1只
24 或门型梭阀(有机玻璃) 本公司设计制造 2×2只
25 快速排气阀 KP-L8 2×2只
26 单向阀(有机玻璃) 本公司设计制造 2×2只
27 单向节流阀 RE-02 2×2只
31 机控行程阀(其一改垂直方向,A口朝上) MOV-2 2×2只 其一只装在缸体上
32 气压自动开关(0.5-1.0MPa)   2×1只
33 双齿轮齿条同步机构 本公司设计制造 2×1付
35 电 器 PLC直流电源单元(DC:24V)   2×1只 装在台上AC:220V/DC:24V
36 PLC编程器控制单元 可根据用户要求配置 2×1只 装在台上,标配:三菱FX1s-14MR
37 PLC电器输入单元   2×1只 装在台上
38 PLC电器输出单元   2×1只 装在台上 输出:DC24V
39 继电器控制输出单元   2×1只 装在台上 输出:DC24V
41   单元电器连接电缆   2×3条 其中电源连接2条
42   220V电源线   2×1条
43   墙壁插座 四位250V、10A 2×1只
44   PLC编程通讯电缆 可根据用户要求配置 2×1条
45 工 具 配 件 盒 专用工具配件箱 菲力格-300 300×200×62 2只
46 螺丝刀6×100(一字、十字)、 尖嘴钳、
螺丝刀3× 80(一字、十字)、 卷笔刀、
活动板手150×19、 剪刀、
内六角扳手M4、M5、M6、气管助拔器
  各2只
47 三通及L形支架(T型三通) Ø6、 12只
48 五通及L形支架 Ø6 8只
49 气孔塞头 Ø6 50只
50 内六角螺丝M6×15=20只 M6×25=20只
铝槽T形螺母 30只
  2套
51 Y型减径三通Ø8-2×Ø6 1只(气泵上)
生料带1个、 保险丝2.5A 5只
微动行程开关(配件)2只、皮管定位压板4只
601-Ø6、602-Ø6气动弯头 各1只
  2套
52 资料 实验指导书 本公司设计制造 2册
53 软件光盘 PLC编程软件及应用程序 1碟
