汽车实训室方案

起亚 K5 汽车实训整体方案—上海顶邦教育设备有限公司


风悦达起亚K5是一款颇具运动感的全新中高级轿车,由世界三大汽车设计大师之一的彼得·希瑞尔(PeterSchreyer)设计,其车名首字母“K”,撷用“KIA”与英文“Kinetic”(动力)的首字母,代表起亚领先的造车理念和尖端科技。
K5的主要目标人群是拥有成功享受快乐,品鉴经典而不失热情的精英人群,他们独具品位、尊享格调,又满怀纵横天地的豪情,不受世俗束缚,用优雅和智慧书写着成功人生。尊贵与动  东风悦达起亚K5
感并重的K5恰好满足了这些精英人群的需求,为他们开创品质、格调、时尚的汽车生活。



发动机实训室

序号 设备名称 数量 型号 单价 说明
1 电控发动机实训台 1 起亚K5电控汽油发动机   全新
2 发动机解剖台架 1 悦达起亚K5电控汽油发动机   翻新
3 电控发动机拆装实训台 1 悦达起亚K5   翻新
4 发动机电控系统(喷射与点火系统)示教板 1 悦达起亚K5   全新

底盘实训室


序号 设备名称 数量 型号 单价 说明
1 ABS制动防抱死系统实训台 1 起亚K5汽车ABS   全新
2 自动变速器实训台 1 起亚K5   翻新
3 电控助力转向系统实训台 1 起亚K5汽车   全新
4 动力转向系统实训台 1 起亚K5汽车   全新
5 自动变速器拆装实训台 1 起亚K5汽车   翻新
6 自动变速器解剖台架 1 起亚K5汽车   翻新

电器与空调实训室


序号 设备名称 数量 型号 单价 说明
1 启动系统示教板 1 起亚K5汽车   全新
2 充电系统示教板 1 起亚K5汽车   全新
3 灯光系统示教板 1 起亚K5汽车   全新
4 仪表系统示教板 1 起亚K5汽车   全新
5 刮水器系统示教板 1 起亚K5汽车   全新
6 倒车雷达系统示教板 1 起亚K5   全新
7 安全气囊实训台 1 起亚K5   全新
8 音响系统实训台 1 起亚K5   全新
9 电动门窗及车门防盗系统实训台 1 起亚K5   全新
10 电动座椅示教板 1 起亚K5   全新
11 全车电器实训台 1 起亚K5   全新
12 自动空调实训台 1 起亚K5   全新
13 手动空调实训台 1 起亚K5   全新


技术参数

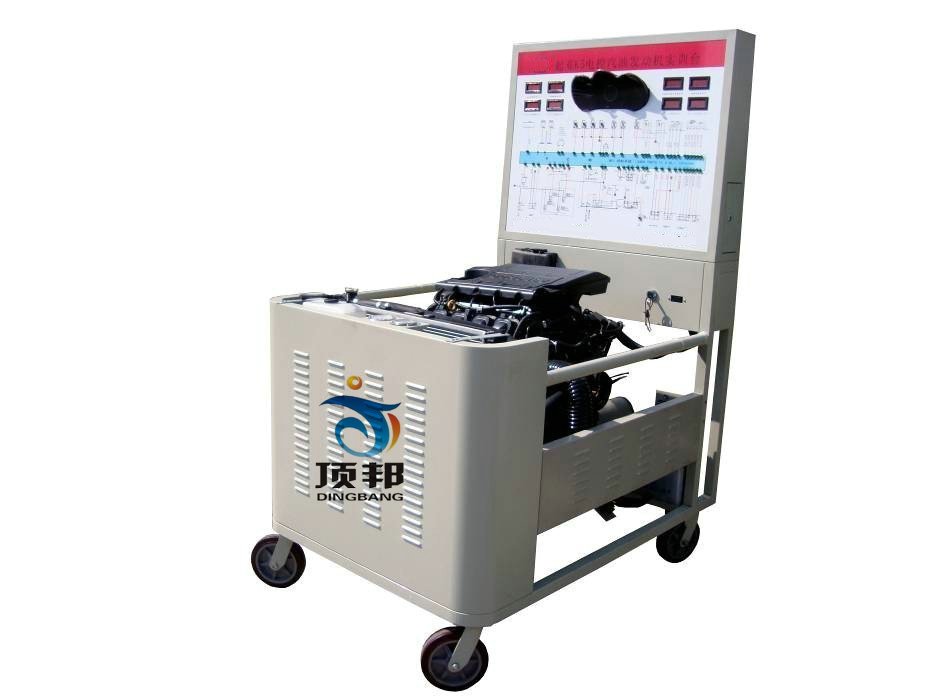

起亚K5电控发动机实训台


起亚K5电控发动机实训台
一.产品简介
本实训系统以起亚K5  2.0L原厂电喷汽油发动机总成及运行附件为主体部件,发动机可起动运行,进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示汽车电喷汽油发动机结构与原理及工作过程。适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
本实训系统实训功能齐全、操作方便、安全可靠、美观大方。
二.主要用途
1.适用于各类型院校及培训机构对汽车发动机理论和维修实训的实训教学需要。
2.适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3.适用于汽车理实一体化教学模式的教学需要。
4.适用于现场教学的教学模式的教学需要。
5.适用于行动导向教学模式的教学需要。
6.适用于工艺化教学模式的教学需要。
7.适用于三位一体化(课堂、现场、实验有机融合)教学模式的教学需要。
8.适用于模块化教学模式的教学需要。
9.适用于汽车职业技能鉴定考核的需要。
10.适用于各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三.结构组成
起亚K5  2.0L CVVT发动机总成、原车发动机控制电脑、电子油门加速机构、组合仪表、发动机起动运行所有相关的原车附件、故障模拟考核和排除系统、原车电路原理图板及检测端子、60AH大容量蓄电池、大容量不锈钢油箱、发动机加速机构、控制面板柜、可移动台架、台架电源总开关、原车故障检测通讯的诊断座、散热系统、台架操作说明书、实验指导书等附件。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、两侧圆形钢管护手、台架高温及转动等部位加装防护装置。
四.功能特点
1.发动机正常起动运行、发动机各模拟运行工况正常(包含:怠速、加速、减速工况等)。
2.故障模拟系统可模拟实际运行工况,设置多种实车发动机常见故障。
3.电压表实时显示传感器与执行器的变化,喷油器脉冲等各执行元器件用LED 灯显示工作状态。
4.指针式油压表指示燃油压力值;指针式真空表指示真空压力值。
5.配备原车故障检测通讯的诊断座,可使用电脑诊断仪对发动机电控系统读取故障码和数据流等。
6.实训台面板上绘有原车一致的彩色喷绘电路图,1.5mm冷板或5mm铝塑板直接喷绘彩色原理图(UV平板喷绘原理面板质保多年不变色),学员可直观对照原理电路图和系统实物,认识和分析控制系统的工作原理。
7.实训台面板上安装有多功能检测端子,可直接在面板上检测各传感器、执行器、发动机控制单元端子脚的电信号,如电阻、电压、电流、频率、波形信号等参数。
8.实训台加装蓄电池的电源总开关等安全保护装置。
9.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺,带万向自锁脚轮装置。
五.外形与颜色
设备外形:1400×1000×1740mm(长×宽×高);
设备颜色:亚光灰(用户可选择各种颜色)
六.制造工艺
1.设备检测面板
采用5mm铝塑板面板,表面氧化喷漆,UV平板高真彩彩色原理图,质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板:1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺,厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管:40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺,厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
4.4脚轮:100mm×50mm(直径×宽度)
4.5脚轮支撑:1.5T
七.技术指标
1.工作电源:直流12V
2.燃油标号:依发动机型号
3. 不锈钢油箱容积:10L
4.工作温度:-40℃~+50℃
5.主机:原车装置

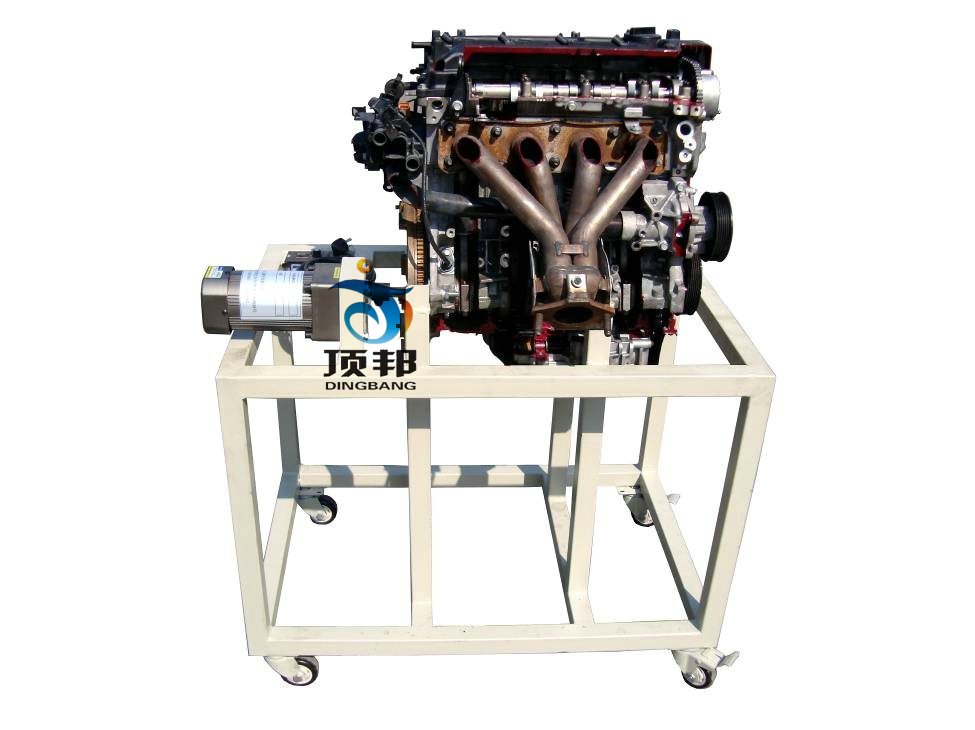

悦达起亚K5电控汽油发动机发动机解剖台架



发动机解剖台架

一.产品简介
本实训系统以原厂汽车发动机总成实物机械总成为基础,解剖关键部位,剖面涂不同颜色,突出结构层次,可对发动机进行原理与结构展示。
适用于各类型院校及培训机构对汽车发动机结构理论和维修实训的实训教学需要。
二.主要用途
1.适用于各类型院校及培训机构对汽车发动机原理与结构展示教学需要。
2.适用于汽车职业技能鉴定考核的需要。
3.适用于发动机的结构与原理认知、拆卸和装配提供标准参照物等教学需要。
三.结构组成
解剖的四缸发动机机械总成(包含发动机总成、进排气歧管及发电机附件等)、移动式的安装底座等、台架操作说明书等附件。
四.功能特点
1.进行发动机的原理与结构展示。
2.减速电动机驱动发动机,动态演示发动机工作过程。
3.解剖关键部位,剖面涂不同颜色,突出结构层次。
4.配套安装底座。
5.安装底座采用钢性结构焊接,台架表面采用烤漆工艺。
6.配套使用说明书及实训指导书。
五.外形与颜色
设备外形:1200×500×100mm (长×宽×高)
安装底座颜色:7032(用户可选择各种颜色)
六.制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管:40*40*2.0mm
1.3表面采用亚光灰喷塑工艺,厚度0.3mm.
2.万向脚轮
2.1万向带锁止功能脚轮
2.2脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
2.3脚轮:30mm×20mm(直径×宽度)
七.技术指标
1.电源:220V
2.工作温度:-40℃~+50℃
3.主机:原车装置
4.电动机:220V/250W 15转/分
5.漏电保护开关:DZ47LE-32

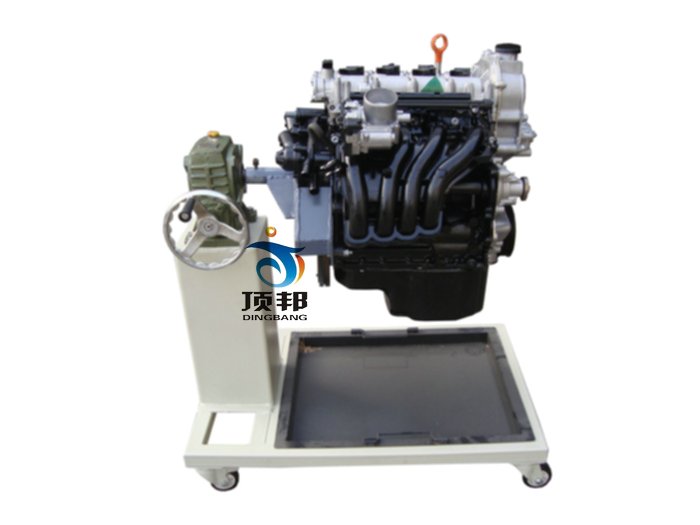

悦达起亚K5 电控发动机拆装实训台



电控发动机拆装实训台
一.产品简介
本实训系统以原厂汽车发动机机械总成为基础,配套专用拆装翻转架,可对汽车发动机可做轴向任何角度翻转和静止操作且任意位置锁止,可对发动机进行拆卸和装配实训。
适用于各类型院校及培训机构对汽车发动机结构理论和维修实训的实训教学需要。
二.主要用途
1.适用于各类型院校及培训机构对汽车发动机结构理论和维修实训的拆装与检测实训教学需要。
2.适用于各类型院校及培训机构对汽车发动机模块各单元教学需要。
3.适用于模块化教学模式的教学需要。
4.适用于汽车职业技能鉴定考核的需要。
5.适用于各模块的结构与原理认知、拆卸和装配、检测与维修等教学需要。
三.结构组成
发动机机械总成(包含发动机机体总成、进气歧管、排气歧管、传感器与执行器、油底、发动机内外附件等)、减速机总成、翻转架总成、专用接油盘、操作手柄等附件、移动台架等、台架操作说明书、实验指导书等附件。
四.功能特点
1.拆装中发动机可做轴向任何角度翻转和静止。
2.进行发动机的基本操作和学习。
3.拆卸和装配实训。
4.配套使用说明书及实训指导书。
5.采用减速翻转机构,可使拆装物旋转任意角度,并能任意位置锁止,便于学生从不同的角度进行拆卸和装配。
6.底部放置接油盘,便于小零件或螺丝的集中存放。
7.实训台采用钢性结构焊接,台架表面采用烤漆工艺,带万向自锁脚轮装置。
五.外形与颜色
设备外形:1000×600×1100mm (长×宽×高)
设备颜色:7032(用户可选择各种颜色)
六.制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管:40*40*2.0mm
1.3表面采用亚光灰喷塑工艺,厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
2.4脚轮:60mm×50mm(直径×宽度)
2.5脚轮支撑:1.0T
七.技术指标
1. 减速机:MOPA70
2.工作温度:-40℃~+50℃

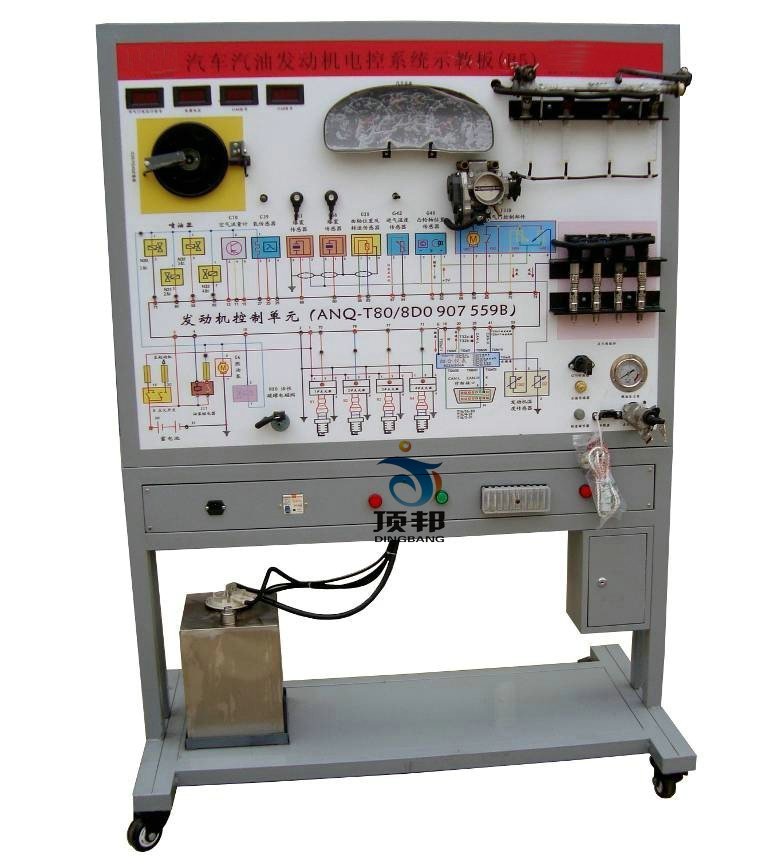

K5发动机电控系统(喷射与点火系统)示教板



喷射与点火系统示教板
一.产品简介
本产品选用原车发动机电控系统实物,展示汽车发动机电控系统的结构与原理;面板上绘有完整的汽车发动机电控系统的电路图,设置有检测端子,可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
二.主要用途
1.适用于各类型院校及培训机构对汽车汽车发动机电控系统理论和维修实训的实训教学需要。
2.适用于各类型院校及培训机构对汽车汽车发动机电控系统模块单元教学需要。
3.适用于汽车职业技能鉴定考核的需要。
4.适用于汽车汽车发动机电控系统模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三.结构组成
K5发动机电控单元、仪表控制单元、防盗模块、防盗钥匙、发动机各类传感器、发动机各类执行器、电子油门装置、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色UV喷绘电路原理图、控制面板、可移动台架、使用说明书等。
四.功能特点
1.可运行汽车汽车发动机电控系统,展示汽车汽车发动机电控系统的组成结构及原理。
2.操纵点火开关与调节开关,可真实演示汽车发动机电控系统的工作过程(点火与喷射)。
3.故障模拟系统可模拟实际运行工况,设置多种实车电器系统常见故障(常规:1-36个),故障点内容及类型可根据用户调整。
4.面板上安装有检测端子,可直接在面板上检测系统电路元件的电信号,如电阻、电压、电流、频率、波形信号等。
5.防盗匹配等操作。
6.装有诊断座,可读取故障码与数据流等。
7.面板上绘有原车一致的彩色UV平板喷绘电路图,4mm铝塑板直接喷绘彩色原理图(UV平板喷绘原理面板质保多年不变色),学员可直观对照原理电路图和系统实物,认识和分析系统的工作原理。
8.实训台底座部分采用钢性结构焊接,面板柜冲压成形,面板柜与底座可分离,台架表面采用烤漆工艺带万向自锁脚轮装置。
9. 配备有使用说明书、实验指导书等相关资料。
10.台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
五.外形与颜色
设备外形:1240×650×1700mm(长×宽×高)
设备颜色:亚光灰(用户可选择各种颜色)
六.制造工艺
1.设备检测面板
采用5mm铝塑板面板,表面氧化喷漆,UV平板高真彩彩色原理图,质保多年不变色。
2.设备面板柜
2.1钢性结构焊接
2.2冷板:1.5mm
2.3一次冲压成形
2.4表面采用亚光灰喷塑工艺,厚度0.3mm.
3.设备底座架
3.1钢性结构焊接
3.2方管:40*40*2.0mm
3.3底板冲压成形
3.4表面采用亚光灰喷塑工艺,厚度0.3mm.
4.万向脚轮
4.1前二只万向带锁止功能脚轮
4.2后二只万向脚轮
4.3脚轮与台架用M6*4螺丝固定,方便设备维修与维护。
4.4脚轮:50mm×50mm(直径×宽度)
4.5脚轮支撑:0.5T
七.技术指标
1.工作电源:直流12V
2.工作温度:-40℃~+50℃
3.交流电源:220V



其他参数  请来电13817525788  徐经理索取
