工厂供电实训室建设方案

 《工厂供电》是高职高专院校电类专业,主要包括电机与电器控制、电气自动化、计算机控制技术等专业的一门主干课程。本课程的主要任务是使学生掌握中、小型用电企业电力负荷计算、短路电流计算的基本理论,具备工厂变配电所电气设备选择、安装、调试、运行维护的职业技能与创新能力,为毕业生今后走上工作岗位,从事相关工作奠定坚实的基础。

  《工厂供电》是自动化技术专业,由于这几年就业去主要面向各类中、小型用电企业,也有一定数量的毕业生分配到电力系统部门。因此,按照高职教育人才培养目标的要求以及学生的就业趋势,《工厂供电》课程以培养实际动手能力为教学目标,我们对教学内容体系、教学方法、实验实训内容及方法、考试模式与考核方法等进行了全方位的改革。在教学内容上增添了中、小型工厂企业供配电设计、供电系统的运行和设备维护与管理等体现实用性的内容;主干课的关键是对学生操作能力的培养,实验、实习、实训条件非常重要,加大在实验实训条件方面的投入和建设,先后成立了电气设备安装与二次布线实训室、电气故障排除实训室、变电站综合自动化实训室、变电站仿真实训室、维修电工实训室、继电保护实验室等,拥有了普通供配电设备和相关保护设备等,可基本满足培养目标要求的实训要求,使学生在校就可完成与生产现场相应供电岗位的实习与岗位训练,毕业后很快就可成为生产骨干,实现“零实习期”的培养方案。

课程设计的理念与思路

教学理念:
  以岗位群需求为导向,以工学结合为依托,以职业能力培养为主线,不断深化教学改革。

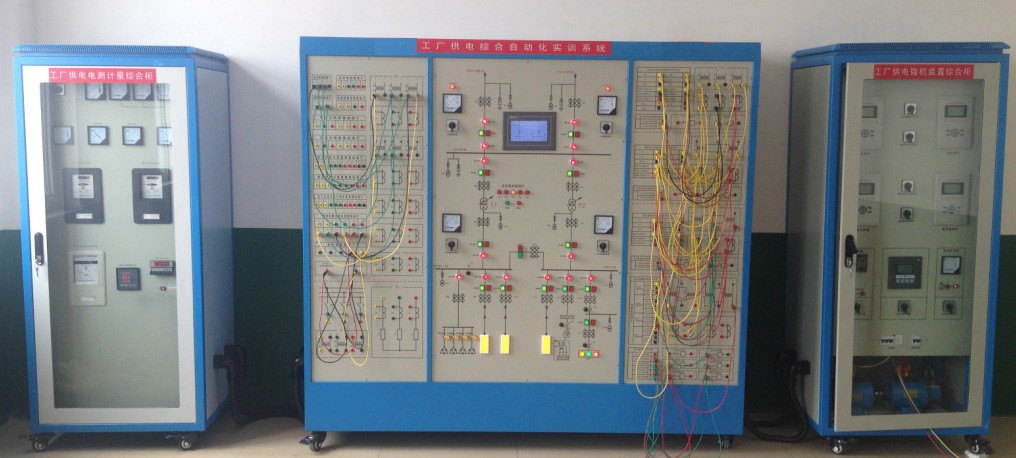

DB-GC01 工厂供电综合自动化实训系统

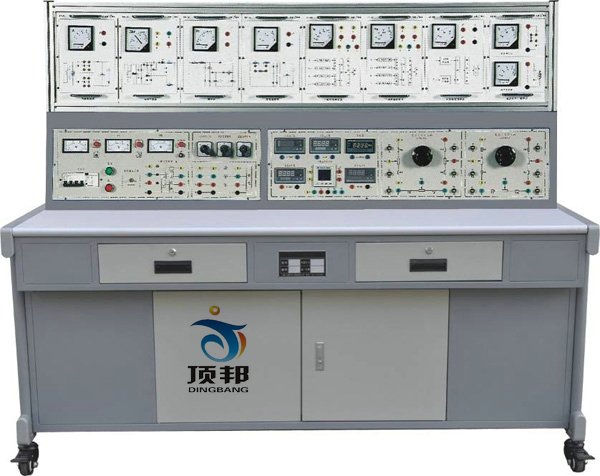

工厂供电技术实训装置


一、 概 述
现代化工厂(特别是大型企业)供电负荷密度大,供电方式复杂,可靠性要求高,电能质量要求严格,还要求考虑更高的灵活性,以适应供电负荷不断增加和供电网络升级的需要。针对这种情况,将综合自动化技术融入到工厂供电系统中已成为一种必然趋势和发展方向。
“DB-GC01工厂供电综合自动化实训系统”正是依据高职高专《工厂电器与供电》、《电气设备及运行维护》、《供配电技术》、《供用电网络继电保护》、《配电系统自动化》和《配电网自动化技术》等课程的实训教学要求,结合工厂供电系统的实际应用和发展而设计的综合型实训系统。
二、 特 点
全面性:清楚地反映典型工厂供电系统的一次和二次部分,综合采用多种工厂供电实际应用的电气设备。能够实现工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求;
先进性:综合微机继电保护、电量计量、PLC和工控组态等微机职能检测控制的相关技术,采用分层分布式控制方式,组建成集控制、保护、测量和信号为一体的综合自动化实验平台;
实用性:系统结构清晰,运行灵活,操作可靠。
三、 技术性能
1. 输入电源:三相四线 AC380V±10% 50±2%Hz;
2. 整机容量:≤3kVA;
3. 实训台采用铁质亚光密纹喷塑,铝质面板;
4. RS-485和以太网两种通讯接口;标准MODBUS通讯协议;
5. 微机保护装置测量元件精度:刻度误差:不大于1%;测量电流:0.2级;母线电压:0.2级;输出精度:0.2级;频率:0.01Hz;P、Q、COSΦ;0.5级;通讯分辨率:不大于1ms。
6. 实训系统由供配电系统主接线模拟屏、计量柜、控制柜、监控软件等四部分构成。
7. 实训系统能模拟中型工厂的供配电系统,采用控制屏结构,一次主接线印于铝面板上。由35 kV,10kV,两个不同的电压等级构成 ,整个系统有两路35kV进线,其中一路正常供电,另一路作为备用,通过备自投自动切换;35kV母线出线有两路分支,一路送其他分厂,一路经总降变降压为10kV母线的进线电源1供本地使用;为了保证供电可靠性,另加一路电源作为10kV母线的进线电源2。进线电源1和进线电源2互为暗备用,分别给10kVⅠ段母线和10kVⅡ段母线供电,两者也可通过备自投自动切换。为了保证一次线路供电的可靠性,配置了微机备自投,微机线路和微机变压器保护;为了保证高压电动机的稳定运行,配置了高压电动机保护;为了提高用电质量,配置了无功补偿装置;为了实现自动化控制,配置了PC机和PLC控制器,实现了整个系统的“四遥”功能。
8. 计量柜包括:三只指针式交流电压表(精度1.0级,量程:0~500V);三只指针式交流电流表(精度1.0级,量程:0~5A);指针式三相有功功率表和三相无功功率表各一只;电子式有功无功组合电能表(1只):测量电流:0.2级;母线电压:0.2级;输出精度:0.2级;频率:0.01HZ;P、Q、COSΦ;0.5级;通讯分辨率:不大于1ms;三相智能采集模块(3只):测量精度:电流、电压0.2%,其他电量0.5%;带RS-485通信接口;数字式电秒表(1只):测量范围0.0001S-9999.9S,测量误差≤±5×10-5×量程±1个尾数字,有连续和触动两种功能。适应空触点或5V-250V正极性电信号。连续性手动复零,触动性即可手动复零,也可随测量信号自动复零。
9. 控制柜包括:微机线路保护装置(1只):具有三段式过流保护,低压闭锁电流保护,单相接地保护,反时限过流保护,过电流前加速,过电流后加速,重合闸等功能;微机电动机保护装置(1只):具有电流速断,过电流,电流反时限,零序过流保护,负序电流保护和低电压保护等功能;微机变压器保护装置(1只):具有电流速断,过电流,电流反时限,零序过流保护,负序电流保护和低电压保护等功能;微机无功补偿装置(1只):能自动追踪电网功率因数并控制电容器组的投切,具有手动和自动投切功能。根据变压器的无功功率进行分相补偿,电容器组循环工作,使每组电容器均匀投运,从而减少电能损耗和电压损失,提高设备的使用效率;微机备自投装置(1只):有进线备投和母联备投方式可选 ,当主进线电源模拟故障失电后,备自投装置能自动地将备用进线电源投到工作母线上,以此保证连接在工作母线上的负荷仍能正常工作,提高供电的可靠性和稳定性。同时具有自适应功能,当检测到主进线电源恢复时,自动断开备用进线断路器,延时闭合主进线,实现主进线电压恢复时自动切换后投入过程;同时要求所有的微机保护装置均采用TI公司的高性能DSP作为控制核心芯片,采集外部系统的电流、电压以及输入输出开关量,并送液晶显示。具有故障录波功能,可显示故障波形。
10. 上位机得监控软件,监控主机与现场智能设备采用RS485总线,Modbus-RTU协议构建底层监控网络。主要实现以下功能:1、对供配电一次系统进行组态,实时显示主接线的变化;2、实时采集、显示、存储各类电量参数;3、对采集的各种电量量可生成实时和历史曲线和报表,以利于实验者比较、分析实验数据;4、监视各断路器位置、保护动作出口状态;能够控制输电线路断路器的跳/合闸;5、根据采集的母线电量实现对电压、无功的自动调整;6、实现数据的远程上传和下载功能。
11. PLC采用西门子PLC主机。
12.触摸屏采用昆仑通泰7吋彩色触摸屏
四、 实训项目
1. 工厂供电电气接线图的认知
(1) 工厂供电一次电气接线模拟图的认知
(2) 工厂供电二次控制回路接线及信号回路实训
(3) 电压和电流互感器的接线方法
(4) 工厂供电倒闸操作
2. 工厂自动装置实训
(1) 备投投入条件测试
(2) 进线备投(明备用)及自适应
(3) 母联备投(暗备用)及自适应
(4) 无功补偿装置认知
(5) 手动/自动功率因数补偿
(6) 线路无功控制
(7) VQC电压无功控制
3. 工厂高压线路的微机继电保护
(1) 模拟系统正常、最大、最小运行方式
(2) 模拟系统短路
(3) 电秒表的正确操作
(4) 微机线路保护装置参数整定操作
(5) 线路无时限电流速断保护
(6) 线路带时限电流速断保护
(7) 线路定时限过电流保护
(8) 线路反时限过电流保护
(9) 线路电流电压连锁保护
(10) 线路的接地保护
4. 高压电动机的继电保护
(1) 变频器参数整定操作
(2) 变频器开环调速
(3) 三相异步电动机的启动方式
(4) 微机电动机保护装置参数整定操作
(5) 电动机的速断保护
(6) 电动机的反时限过流保护
(7) 电动机的低电压保护
(8) 电动机的接地保护
5. 变压器微机继电保护
(1) 变压器电流速断保护
(2) 变压器过电流保护
(3) 变压器瓦斯保护
(4) 变压器过负荷保护
6. 整体监控及综合自动化
(1) SCADA监控
(2) 线路故障定位、报警及切除
(3) 电能曲线分析及报表
(4) 故障录波

DB-GC09  电力系统自动化实训平台


电力系统自动化实训平台”是根据《电力系统自动化装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电力系统继电保护》、《电力系统分析》、《电气设备》等课程实训教学要求结合工业现场的实际应用和发展而设计的综合型实训平台。装置采用控制柜加实训台的结构,将控制与输电线路分开,对发电厂中常用的自动化装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实训。本实训平台适用于电力、电气、自动化类各专业相关课程的教学实训,也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台,还可作为电力系统技术人员及职教的培训装置。

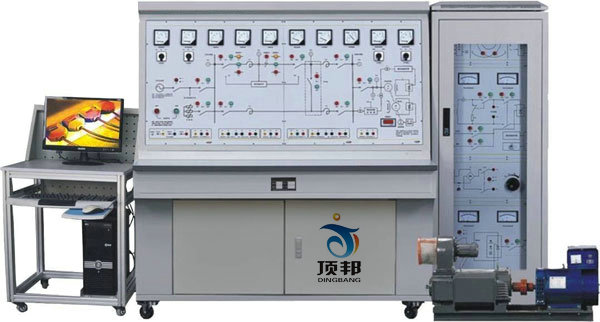

电力系统自动化实训平台

一、 特 点:
1. 电力系统自动化实训平台的核心设备—微机线路测控装置、微机变压器测控装置,并具有物理模拟一次系统,使学生可以很直观的了解电力系统发生各类短路故障时电量参数的变化。
2. 电力系统自动化实训平台电力系统自动化实训平台具有升级接口,用户可以在基于模拟一次系统基础上扩展继电保护及二次回路实训项目。
3. 电力系统自动化实训平台通信组网:实训装置具有RS-485总线接口,可以实现基于微机测控装置的电力系统SCADA。
二、电力系统自动化实训平台技术指标
1.额定电压:三相五线~380V±10% 50Hz
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.额定容量:3.0kVA
4.外形尺寸:1240mm×500mm×2000mm
三、电力系统自动化实训平台实训项目
微机线路保护实训
1.模拟电力系统正常、最大、最小运行方式
2.模拟系统短路
3.微机定时限过流保护
4.微机带时限电流速断保护
5.微机无时限电流速断保护
6.阶段式过电流保护
7.运行方式对保护灵敏度的影响及灵敏度校验
8.电流电压连锁保护
9.反时限电流保护
10.阶段式过电流保护与自动重合闸前加速
11.阶段式过电流保护与自动重合闸后加速
12.其它线路保护形式微机变压器保护实训
13.系统正常运行及不平衡电流的测量
14.模拟变压器瓦斯保护
15.变压器差动保护
16.变压器过电流保护
17.变压器反时限过电流
18.变压器过负荷保护
19.变压器零序过电流保护
 回路故障排除
20.微机线路故障排除
21.微机变压器故障排除




DB-DLX02型 电测仪表工培训考核装置是根据《中华人民共和国职业技能鉴定规范·电力行业(电测仪表)》,参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件,可作为电力行业电测仪表工初级至高级技师的培训考核装置。本装置能完成安装式电表工作原理与量程扩展,数字仪表工作原理,电测量指示仪表、实验室用电测仪表、直流电工仪器、数字仪表及电量变送器的检定、测试、调试等实训项目。也可用于其他行业对电工仪表知识的培训考核,包括高校、中专、技校“电气测量”类课程的实验、实训和考核。

电测仪表工培训考核装置

一、特 点
1. 仪表种类多样,满足电测仪表工从初级到高级技师的培训考核要求,用户可根据不同需求进行选择
2. 电流、电压互感器与凸轮开关配合,可完成多种形式的电表接线实训
3. 实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全
4. 提供多功能、高精度虚拟仪表(代替数字显示多用表)和直流电位差计作为标准的两种检定方法
二、技术性能
1、工作电源:三相五线 AC380V±10%  50Hz
2、整机容量:<40KVA
3、外形尺寸:180mm×720mm×1100mm


三、培训项目
1. 安装式电表工作原理与量程扩展、数字仪表工作原理
(1) 磁电系电流表原理与量程扩展
(2) 磁电系电压表原理与量程扩展
(3) 数字式直流电压表
(4) 数字式直流电流表
(5) 数字式交流电压表
(6) 数字式交流电流表
2. 电测量指示仪表的检定、测试、调试、修理
(7) 安装式电流表
(8) 安装式电压表
(9) 安装式单相有功功率表
(10) 安装式单相无功功率表
(11) 安装式单相功率因数表
(12) 安装式三相有功功率表
(13) 安装式三相无功功率表
(14) 安装式三相功率因数表
(15) 安装式频率表
(16) 安装式整步表
(17) 万用表
(18) 嵌形表
(19) 实验室用电流表
(20) 实验室用电压表
(21) 实验室用功率表
(22) 实验室用频率表
4. 直流电工仪器的检定、测试、调试、修理
(23) 标准电池
(24) 标准电阻
(25) 直流电阻箱
(26) 直流电桥
(27) 直流电位差计
(28) 直流分压箱
5. 数字仪表的检定、测试、调试、修理
(29) 直流数字电压表
(30) 直流数字电流表
(31) 交流数字电压表
(32) 交流数字电流表
6. 电量变送器的检定、测试、调试、修理
(33) 电流变送器
(34) 电压变送器

DB-DL05 电力系统综合自动化技能实训考核平台

电力系统综合自动化技能实训考核平台


一、 概 述
该平台由五部分组成:同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载。对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。本实训平台适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验,也可用于电力行业对从事发电人员的培训。
二、 特 点
1.自动装置全部采用7吋彩色人机界面显示,直观、清晰
2.自动装置将指示灯和按键组合在人机界面上,美观、简洁、操作方便
3.自动装置采用软件调试和校准,调试人员不拆面板即可调试
4.自动装置人机界面上可以直接设置系统运行参数,及实时显示运行状态
5.具有完善的人身保护功能
三、实训项目
1. 原动机的起动与运转
 调速装置操作
 调速装置及原动机控制
2. 发电机机电特性
 发电机的空载特性曲线测试
 发电机的短路特性曲线测试
 发电机外特性及调整特性
 发电机零功率因数负载特性
3. 同步发电机励磁控制
 微机励磁装置基本操作
 不同α角(控制角)励磁电压波形观测
 同步发电机起励
 控制方式及其相互切换
 逆变灭磁和跳灭磁开关灭磁
 伏赫限制
 欠励限制
 同步发电机强励
 调差特性
 过励限制
4. 准同期并列运行
 微机准同期装置基本操作
 自动准同期条件测试
 线性整步电压形成(相敏环节)测试
 导前时间整定及测量方法
 压差、频差和相差闭锁与整定
 手动准同期并网
 半自动准同期并网
 自动准同期并网
5. 单机----无穷大系统稳定运行方式
 单回路稳态对称运行
 双回路和单回路的稳态对称运行比较
 单回路稳态非全相运行
6. 单机带负荷
 独立系统特性
 投、切不同负荷
 单机甩负荷
7. 电力系统功率特性(功角)和功率极限(静态稳定性)
 无调节励磁时,功率特性和功率极限的测定
 手动调节励磁时,功率特性和功率极限的测定
 微机自并励时,功率特性和功率极限的测定
 微机他励时,功率特性和功率极限的测定
 单回路、双回路输送功率与功角关系
 提高电力系统静态稳定性
8. 电力系统暂态稳定性
 短路类型对电力系统暂态稳定性的影响
 故障切除时间对暂态稳定的影响
 有无强励磁对暂态稳定性影响试验
 线路重合闸及其对系统暂态稳定性影响
 同步发电机异步运行和再同步
 提高电力系统暂态稳定性的措施

DB-DL01型  电力自动化及继电保护实验装置


   电力自动化及继电保护实验装置是根据《电力系统继电保护》、《电力系统自动装置》、《电气设备》等课程实验教学的要求,结合实际应用和发展而设计的基础实验装置。能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路等教学内容进行操作实验。电工实训装置适用于电力、电气自动化类专业相关课程的教学实验,也可作为学生毕业设计和教学科研项目的硬件开发平台。


电力自动化及继电保护实验装置


“DB-DL01型电力自动化及继电保护实验装置”是综合了目前高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容,结合生产实际应用和发展,设计开发的新颖实验装置。它能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验,能以真实直观的实验教学形式对学生进行专业技能训练。本装置的优点是设备器件利用率高,实验教学系统性强,占用实验场地少,性价比高等优点。

装置采用挂件式结构,可根据实验内容进行组合,安装使用方便。实验仪表精度高,具有数字化、智能化及人机对话等功能,用户根据需要进行选择。装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的保护,同时还设置了可靠的人身安全保护体系,避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。

二、特 点

1. 综合性强 综合了目前国内各类院校中《电力自动化》及《继电保护》等课程的实验项目。

2. 适应性强 能满足各类院校《电力自动化》和《继电保护》相关课程的实验教学要求,实验的深度与广度可根据实际需要作灵活调整。本装置采用组件式挂箱结构,更换便捷,如需要扩展功能或开发新实验,只需添加部件即可,永不淘汰。

3. 整套性强 该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全,所提供部件的性能、规格等均能满足实验的需要。

4. 直观性强 各实验挂件采用分隔结构形式,组件面板示意、图线分明,各挂件任务明确、操作、维护方便。

5. 科学性强 装置占地面积较少,节约了实验用房,减少基建投资;配套的继电器及其设备均采用电力系统自动化及继电保护装置中实际应用的现场设备,真实性强,并均经特殊设计。装置外形整齐美观,能改善实验环境;电力自动化及继电保护实验内容丰富,设计合理,除了加深理论知识外,还为学生走向社会,从事发电厂、变电所、工矿企业的供配电工作,继电保护系统的设计、安装、调试、检修等,打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合,能满足实验教学的需要,使实现装置测量手段的现代化;设有定时器报警记录仪(服务管理器),为学生实验技能的考核提供了一个统一的标准。

6. 开放性强 控制屏供电隔离(浮地设计),并设有内、外电压型漏电保护装置,确保操作者的安全;各电源输出均有监视及短路保护等功能,使用方便;各测量仪表均有保护功能。整套装置经过精心设计,加上可靠的元器件质量及可靠工艺作为保障,产品性能优良。所有这些功能均为开放性实验创造了条件,有利于提高学生分析问题和解决问题的能力。

三、技术性能

1. 输入电源:三相四线 380V±10% 50Hz

2. 工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)  海拔<4000m

3. 装置容量:<1.5kVA

4. 外形尺寸:187cm×73cm×166cm

四、装置的配备及要求

本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起,配套齐全。用户不需要购买任何配套设备,即可完成所有实验。

本装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。

五、实验项目

1. 电磁型电流继电器和电压继电器实验

2. 电磁型时间继电器实验

3. 信号继电器实验

4. DZ、DZB、DZS系列中间继电器实验

5. 6~10kV线路过电流保护实验

6. 低电压启动过电流保护及过负荷保护实验

7. BFY-12A晶体管负序电压继电器实验

8. 复合电压启动过电流保护实验

9. 冲击继电器实验

10. 重复动作手动复归中央信号装置实验

11. 重复动作自动复归中央音响信号装置实验

12. 具有灯光监视的断路器控制回路实验

13. 具有灯光和音响监视的断路器控制回路实验

14. 闪光继电器构成的闪光装置实验

15. 装设跳跃闭锁继电器的断路器控制回路实验

16. 电流闭锁电压速断保护实验

17. 发电机过电压保护实验

18. DH-3型三相一次重合闸装置实验

19. 自动重合闸前加速保护实验

20. 自动重合闸后加速保护实验

21. BCH-2差动继电器特性实验

22. 单侧电源辐射式输电线路三段式电流保护实验

23. 过流保护与三相自动重合闸装置综合实验与考核

设计性实验

———由学生根据实验题目自行设计线路﹑自拟步骤自行接线,完成对学生的实验考核

24. 低电压启动过电流保护与自动重合闸(后加速)综合实验与考核

25. 复合电压启动过电流保护与自动重合闸(后加速)综合实验与考核

26. 电流闭锁电压速断保护与自动重合闸(后加速)综合实验与考核

27. 过电压保护与自动重合闸(后加速)综合实验与考核

28. 三段式电流保护与自动重合闸(后加速)综合实验与考核

29. 过电流保护与自动重合闸(前加速)综合实验与考核

30. 低电压启动过电流保护与自动重合闸(前加速)综合实验与考核

31. 复合电压启动过电流保护与自动重合闸(前加速)综合实验与考核

32. 电流闭锁电压速断保护与自动重合闸(前加速)综合实验与考核

33. 过电压保护与自动重合闸(前加速)综合实验与考核

34. 三段式电流保护与自动重合闸(前加速)综合实验与考核

35. 变压器差动保护实验

六、装置的安全保护体系

1. 三相四线制电源输入后经隔离输出(浮地设计),总电源由三相钥匙开关控制,设有三相带灯熔断器作为断相指示。

2. 控制屏电源由接触器通过起、停按钮进行控制。

3. 屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置,控制屏内、外或强电输出若有漏电现象,即告警并切断总电源,确保实验安全。

4. 单、三相调压器输出处设有过流保护装置,相间、线间过电流或直接短路均能自动保护。

5. 设有定时器兼报警记录仪(服务管理器),对违章使用的次数进行记录,为学生实验技能的考核提供一个统一标准。

6. 各种电源及各种仪表均有完善的保护功能。


七、配置清单

序号 型号 规格名称 单位 数量
  1.
DLZ01 电源控制屏 1
  1.
DLZ02 实验桌 1
  1.
DL01 断路器触点及控制回路模拟组件 1
  1.
DL02 信号指示及万能转换开关挂箱 1
  1.
DL03 数字式电秒表及开关挂箱 1
  1.
DL04 空气开关挂箱 1
  1.
DL05 光字牌挂箱(一) 1
  1.
DL06 光字牌挂箱(二) 1
  1.
DL07 继电器挂箱(一) 1
  1.
DL08 继电器挂箱(二) 1
  1.
DL09 继电器挂箱(三) 1
  1.
DL10 继电器挂箱(四) 1
  1.
DL11 继电器挂箱(五) 1
  1.
DL12 继电器挂箱(六) 1
  1.
DL13 继电器挂箱(七) 1
  1.
DL14 继电器挂箱(八) 1
  1.
DL15 重合闸继电器及控制部件挂箱 1
  1.
DL16 差动继电器挂箱 1
  1.
DL17 直流数字电压、电流表挂箱(三只表) 1
  1.
DL18 真有效值交流电流表挂箱(三只表) 1
  1.
DL19 真有效值交流电压表挂箱 1
  1.
DL20 可调电阻挂箱(一) 1
  1.
DL21 可调电阻挂箱(二) 1
  1.
DL22 可调电阻挂箱(三) 1
  1.
DL23 可调电阻挂箱(四) 1
  1.
DL24 变压器差动保护实验挂箱 1
  1.
  安全迭插型实验导线 1
  1.
  学生凳子 2
