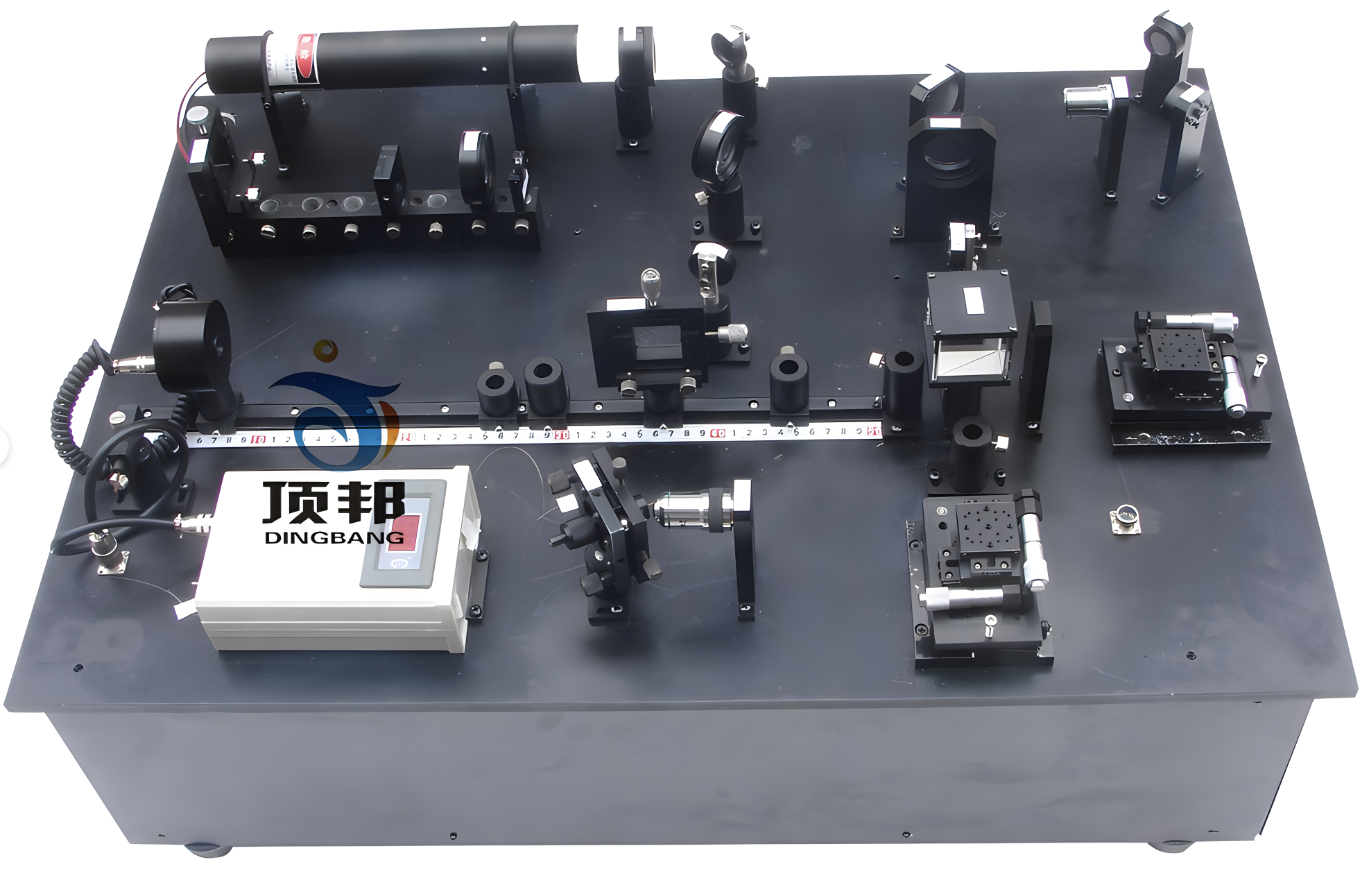

激光多功能光电测量综合实验仪
[规格型号]: DB-GD02
[产品名称]: 激光多功能光电测量综合实验仪
[价  格]:
[产品参数]:
[在线客服]:
QQ在线 QQ在线
产品介绍:

简介
激光多功能光电测量综合实验仪用于仪器科学,计量测试专业,自动控制专业以及物理专业等课程教学。其特点是实验内容新颖,功能多样。通过实验指导书提供的数十种实验,能完成包括激光、散斑、衍射、光电、共焦、光纤、纳米、图像、偏振等多种先进测试技术的实验。
激光多功能光电测量综合实验仪

一、系统组成
仪器主要由下列八部分系统组成:
1、激光散斑干涉系统
2、泰曼-格林干涉系统
3、激光衍射计量系统
4、激光共焦测量系统
5、纳米测量光学系统
6、光学傅立叶变换及光信息处理系统
7、光纤传感系统
8、几何光学实验系统
二、光电实验台硬件部分说明
专用复用光学平台布置下列器件:激光器 、衰减器、定向孔、成像透镜 、目镜、可调光阑  、光电接收器 、导轨、直角棱镜  、傅氏透镜、五维调节架、光纤分束器 、光纤、移动反射镜、移动分光镜、反射镜 、物镜、准直透镜、分光棱镜、共焦显微镜、多功能试件夹及组合工作台、外置式光纤传感器 、内置式光纤传感器 、光纤夹持器、带压电陶瓷的组合工作台、衍射试件平台、备用试件架等组成
三、光电处理与显示
光电与计算机处理部分由图所示。上述光信息经CMOS图像系统转换成光电信号,再经模/数变换(A/D)形成数字信号,将此数字信号经USB接口进入计算机作处理,完成实验显示及相应实验的计算定量,在专用软件的操作下实现所有实验。

软件使用与操作
激光多功能光电测试实验仪配套软件是基于WINDOWS操作系统的应用软件,为配合各实验的顺利完成,目前该软件包主要有两部分组成:1. 激光多功能光电测试系统实验仪综合软件(Csylaser);2.干涉图的条纹自动分析软件(Wave)。
四、仪器配置
1、仪器主机配置
实验系统主要由光学平台、激光系统(He-Ne,波长635.8mm,功率>3mw)、多功能光学系统,CMOS图像采集系统,光纤传感系统组成。
2、主机配套
实验系统必须与计算机及相应的外围设备配套使用,实验数据的操作以及实验的图形均在计算机上进行。计算机由用户自行配置,操作软件随实验仪提供。
五、实验项目
激光散斑测试实验
实验一 激光散斑的性质及测量方法
实验二 面内位移及离面位移的散斑测量
实验三 速度及振动的散斑测量*
实验四 散斑编码及图像处理方法*
实验五 散斑形变测量
实验六 采用泰曼-格林数字干涉的光学玻璃均匀性测量(新增)

2. 激光干涉测量
实验七 数字干涉测量三维面形
实验八 精密位移测量的干涉测量的方法
实验九 数字干涉测量光学系统波差
实验十 泰曼-格林干涉实验
实验十一 采用泰曼-格林数字干涉的光学玻璃均匀性测量
3. 激光衍射测量
实验十二 狭缝缝宽的衍射精密测量
实验十三 巴俾特原理验证 细丝直径测量
实验十四 变形的全场衍射测量
实验十五 各种形状的孔(圆形、正方形、矩形、三角形等)的夫琅和费衍射
4.  激光共焦三维测量
实验十六 共焦显微镜的测量原理及相关技术实验
实验十七 三维形貌的共焦测量
5. 纳米测量系统及演示实验
实验十八 基于笔束激光干涉的纳米测量原理实验
实验十九 位移的纳米量级测量方法
实验二十 微弱振动的纳米测量*
6.光学傅立叶变换及光信息处理方法
实验二十一 图形的傅立叶变换及频谱分析
实验二十二傅立叶逆傅立叶变换及光学4F系统
实验二十三光信息处理-高通滤波、低通滤波、带通滤波
实验二十四傅立叶逆傅立叶变换及光学4F系统

7. 光纤传感技术
实验二十三光纤单元技术:分束器、耦合器、光纤接头、
实验二十四SM光纤、PM光纤的原理和性能演示
实验二十五光纤干涉传感系统实验
实验二十六光纤马赫-泽德系统干涉系统
实验二十七光纤传感-精密温度测量
实验二十八光纤传感-精密压力标定及测量
8. 几何光学实验
实验二十九薄透镜成像实验
实验三十  物距像距法、共轭法薄透镜焦距测量
